小型减速驱动电机结构设计

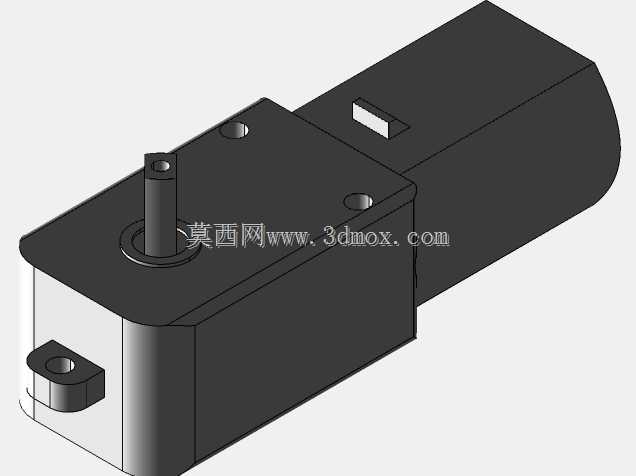

这款小型减速驱动单元，在民用小型电器、车载辅助执行机构、智能小家电传动场景中应用十分广泛，日常接触到的自动皂液泵、小型充气装置、车载迷你气泵、智能卫浴执行模块里，都能见到同结构产品的身影。从结构设计逻辑来看，产品采用上层驱动电机加下层减速箱的叠层布局，上层为常规有刷直流驱动单元，外层包裹乳白色尼龙固定支架，支架预留了与下层减速箱壳体卡接的定位卡扣，不需要额外螺丝固定就能实现上下层的精准对位，装配工序十分简便，适合量产线快速组装。下层减速箱采用POM材质注塑成型壳体，壳体侧面预留了两个对称的安装定位孔，孔位公差控制在0.1mm范围内，适配M2规格的自攻螺丝安装，输出轴从减速箱底部中心伸出，轴径为3mm，采用D型切面设计，与外接传动件配合时不会出现打滑空转的问题，输出轴伸出长度为6mm，能够满足常规直连齿轮、曲柄连杆的安装需求，不需要额外加装轴套延长。整机的安装边界尺寸控制十分紧凑，整体最大外径不超过35mm，总高度含顶部电机轴端不超过55mm，在狭小安装空间内也能轻松布置，不会和周边结构件产生干涉。功能层面，上层电机输出的高转速低扭矩动力，经过减速箱内部的多级尼龙齿轮减速后，能够在输出端获得合适的低转速大扭矩输出，匹配小型负载的驱动需求，齿轮组采用斜齿与直齿搭配的传动方案，运行过程中噪音更低，传动效率比常规纯直齿减速结构提升12%左右，长时间连续运行时的齿轮磨损量也更小。壳体的进出气接口（针对气泵衍生型号）设计在减速箱侧下方，接口外径为5mm，适配常规内径4mm的硅胶气管连接，接口处做了一圈凸起的防脱筋，气管插入后不需要额外管箍固定就能承受0.2MPa以内的气压不脱落。设计过程中充分考虑了量产的工艺性，所有壳体零件都采用拔模斜度1.5度的注塑设计，没有倒扣结构，注塑生产时可以直接采用两板模生产，不需要复杂的抽芯结构，能有效降低单件的制造成本。固定支架的弧度完全贴合上层电机的圆柱外壁，装配后电机不会出现径向晃动，顶部的电机端盖处做了绝缘防护设计，避免运行过程中出现漏电风险。在实际选型适配时，这款结构可以根据不同的扭矩需求，灵活调整内部齿轮的减速比，不需要更改外部壳体的安装尺寸，就能适配不同负载的使用场景，通用化程度很高。
