数控设备下层滑动承载工作台结构

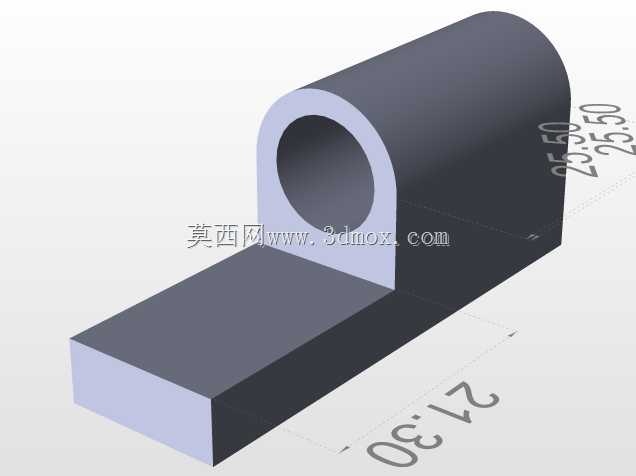

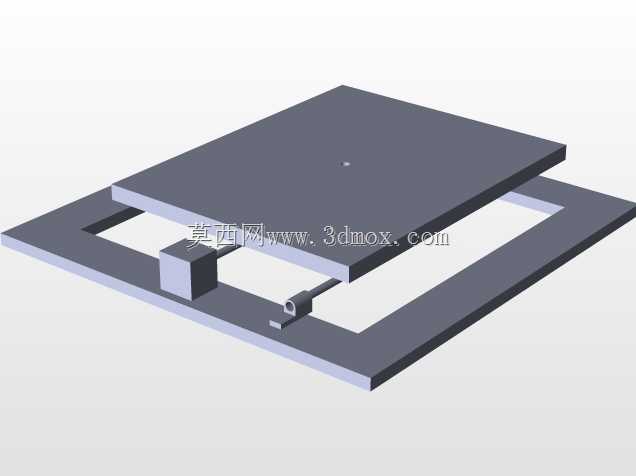

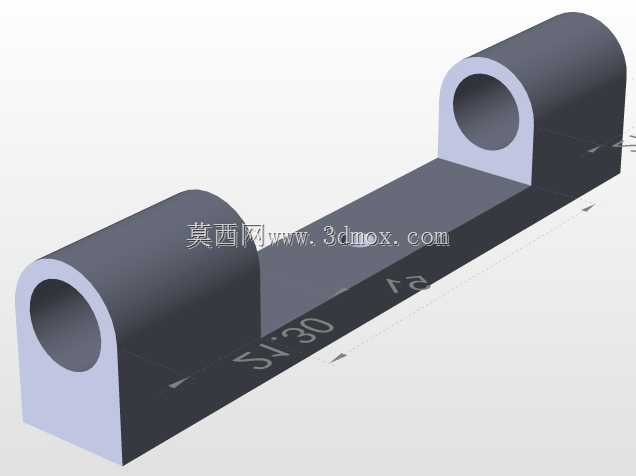

在数控加工设备的布局设计中，下层工作台往往承担着整机进给系统的基础承载功能，区别于直接装夹工件的上工作台面，这套下层滑动结构需要兼顾导轨安装基准、传动组件固定、行程限位预留等多重工程需求。从结构组成来看，该工作台采用框架式底座设计，外围的矩形框体作为导轨安装的基准面，加工时需要保证框体上平面的平面度与两侧导向面的平行度，避免滑动过程中出现卡滞或爬行问题。中间的滑动平台通过线性导轨与底座连接，传动侧预留了丝杠螺母的安装位，端部设置的轴承座安装位可以支撑传动丝杠，将伺服电机的旋转运动转化为平台的直线进给动作。

实际应用场景中，这类下层工作台多用于中小型数控雕刻机、桌面级数控铣床以及非标自动化检测设备的进给轴单元，安装时需要先将底座框体固定在设备的主机架上，通过调整垫铁保证底座的水平度，再依次装配导轨滑块、丝杠组件、上层承载平台，最后完成行程限位开关、防尘护板的安装。设计过程中需要重点考虑安装边界尺寸，底座的外轮廓尺寸需要匹配设备机架的内部安装空间，滑动平台的行程范围要满足加工或检测动作的位移需求，平台表面的安装孔位需要对应上层工作台或工装夹具的固定孔，保证连接刚性。

从功能特性上看，框架式的底座设计在保证结构刚性的同时，有效降低了整体重量，中间的镂空区域可以容纳传动线缆、冷却管路以及拖链的布置空间，避免运动过程中管线出现拉扯磨损。滑动平台的厚度经过受力校核，能够承载常规加工场景下的工件与工装重量，不会在进给过程中出现形变影响加工精度。端部的传动组件安装位采用下沉式设计，既可以保证丝杠与导轨的平行度要求，也能缩减整机的高度方向尺寸，让设备整体结构更加紧凑。

在结构设计思路上，这类工作台优先遵循基准统一原则，将导轨安装面、丝杠安装面、底座固定面设置在同一加工基准上，减少装配时的累积误差，所有的安装孔位都预留了足够的螺栓沉头空间，避免装配时螺栓突出影响其他部件的安装。滑动平台的侧面预留了限位撞块的安装位置，可以根据实际行程需求调整撞块位置，适配不同的工作行程要求，同时底座的端部预留了电机安装法兰的连接位，可以适配不同规格的伺服电机或步进电机，提升结构的通用性。
