带伺服驱动的铅笔绘图执行机构

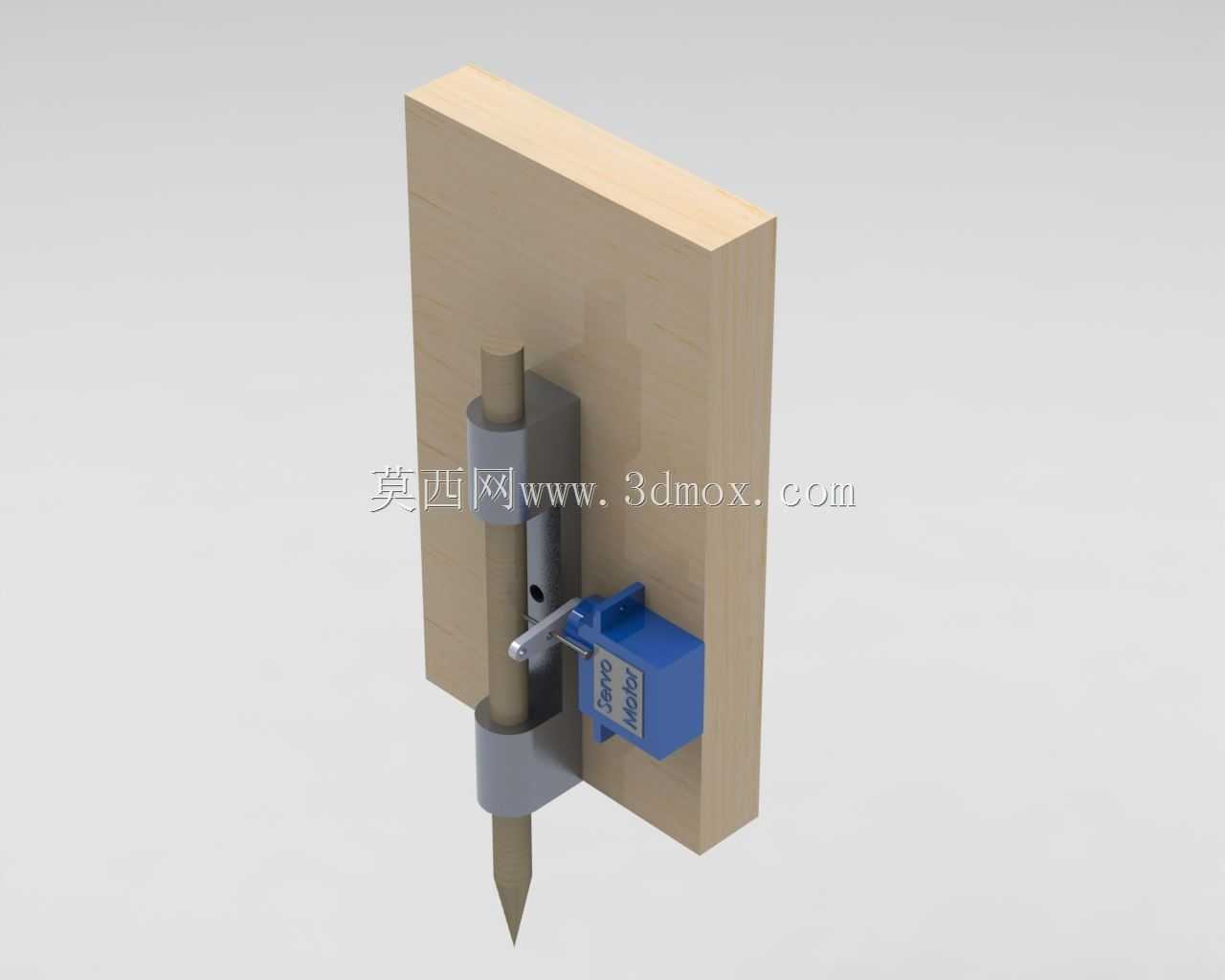

　　这套铅笔驱动执行机构，核心是为小型桌面绘图、标记类设备提供可控的笔端进给与抬落动作，常见于学生科创项目、小型桌面CNC绘图装置、定制化标记工位的末端执行单元，适配低负载、高精度的平面轨迹绘制需求，比如PCB板表面标记、纸质图纸快速描线、小型工件表面点位打标等场景，相比传统的电磁铁抬笔结构，这套采用伺服电机直驱的方案动作更平缓，笔尖冲击小，能适配铅笔、针管笔等易损笔头，减少笔尖断裂、纸面划破的问题。从结构设计逻辑来看，整套机构采用立式安装布局，安装基准为一块矩形安装基板，基板可直接通过侧边孔位固定在设备的Z轴滑台上，不需要额外设计转接板，安装边界控制得比较紧凑，整体伸出基板的厚度不超过60mm，竖直方向总高度控制在120mm以内，

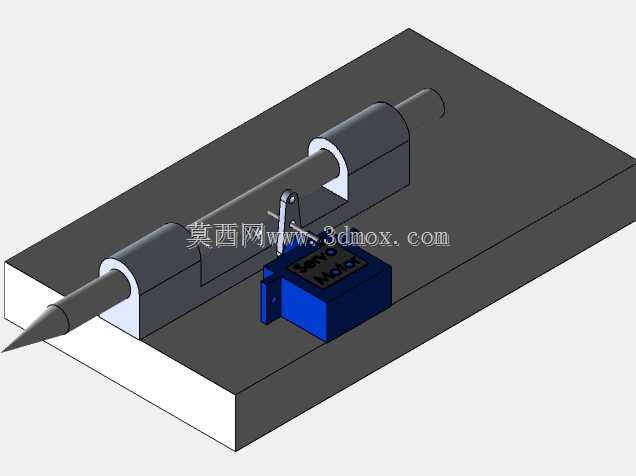

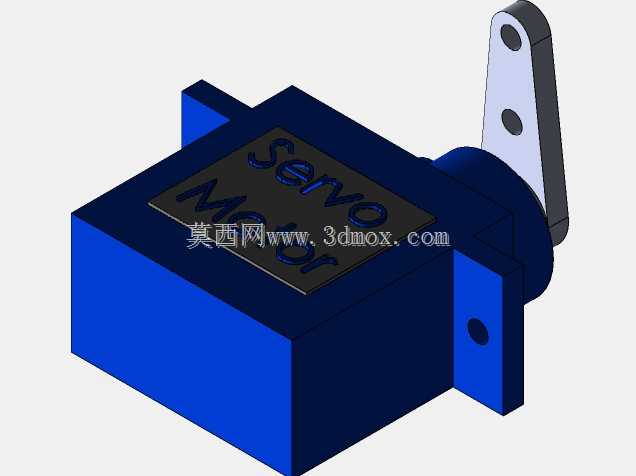

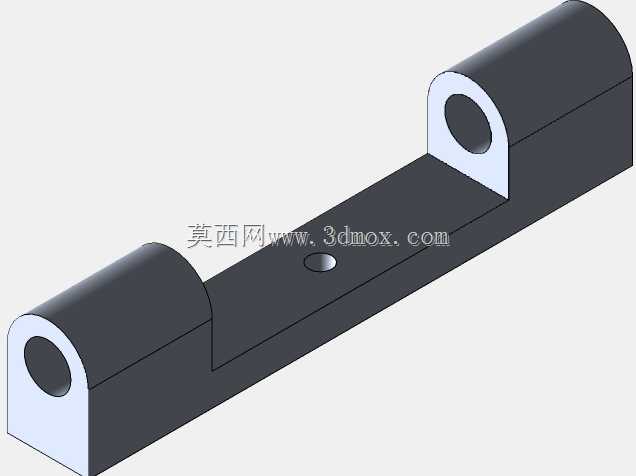

　　不会占用过多的Z轴运动行程，适配多数小型桌面运动平台的安装空间。笔身固定采用上下双抱箍结构，上抱箍为开口式圆柱套，可适配直径6-10mm的标准书写铅笔、绘图针管笔，抱箍侧面带锁紧螺丝，更换笔具时只需要松开螺丝即可抽换笔身，不需要拆解整套机构；下抱箍为导向套，笔身穿过导向套后可沿竖直方向小范围滑动，抵消笔尖磨损带来的长度误差，避免绘图过程中出现笔迹断连、深浅不一的问题。驱动端采用微型伺服电机作为动力源，电机通过L型支架固定在安装基板侧面，输出轴连接一个偏心拨杆，拨杆端部卡入笔身固定座的滑槽内，当伺服电机转动时，偏心拨杆带动笔身固定座沿竖直方向做直线运动，实现抬笔、落笔两个核心动作，拨杆的偏心距经过精确计算，抬笔行程控制在8mm，

　　既能保证抬笔后笔尖完全离开纸面，不会在移动过程中刮蹭已绘制的轨迹，又能控制动作行程，缩短抬落笔的响应时间，适配最高300mm/s的空移速度。整套机构的运动副没有采用复杂的导轨结构，而是利用笔身与上下导向套的配合实现直线导向，零件数量少，加工难度低，所有结构件都可采用3D打印或者亚克力切割加工，非常适合科创项目快速打样验证；同时导向套与笔身的配合间隙控制在0.1mm以内，既保证笔身滑动顺畅，又不会出现横向晃动，保证绘图时笔尖的位置精度，重复定位误差可控制在0.2mm以内，满足常规绘图、标记的精度要求。在实际应用中，这套机构可以直接配套开源的GRBL运动控制板使用，伺服电机的控制线接入控制板的舵机接口，通过G代码指令即可控制抬落笔动作，

　　不需要额外增加驱动电路，接线简单，调试门槛低；针对铅笔绘图的场景，下导向套下方还预留了笔尖锥度的避让空间，当铅笔笔尖磨损后，只需要松开上抱箍将铅笔向下调整适当长度即可继续使用，不需要重新校准笔尖位置，日常维护非常便捷。另外，安装基板上的固定孔位采用长圆孔设计，安装时可以上下调整整套机构的位置，适配不同长度的笔具，也能根据Z轴滑台的安装高度调整笔尖的初始位置，兼容性更强；整个机构的重心完全落在安装基板的平面内，高速运动时不会出现偏载晃动，不会影响运动平台的运行稳定性。
