紧凑型三电机集成式齿轮变速传动装置

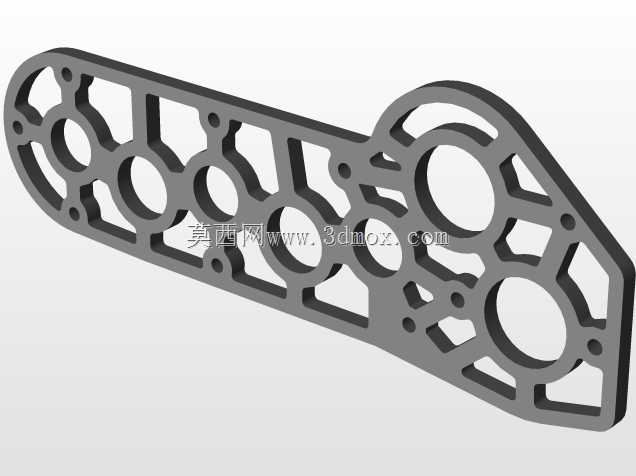

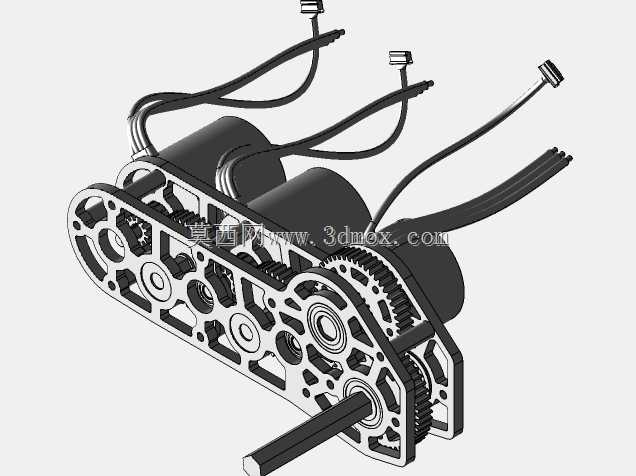

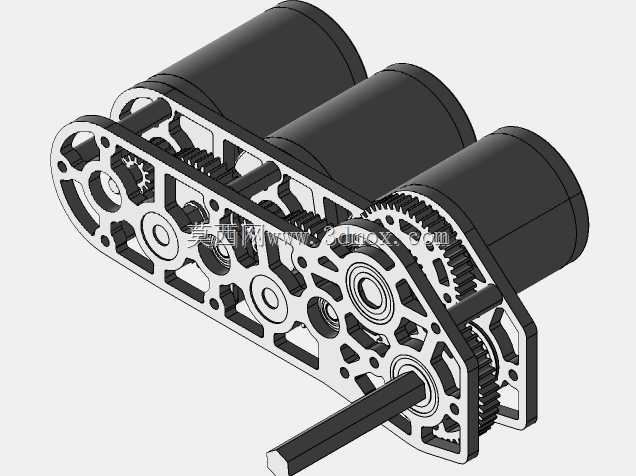

该传动装置主要面向小型轮式移动平台的驱动场景，尤其适配对安装空间有严苛限制的竞赛类移动机器人、小型巡检AGV等设备，可直接对接驱动轮轴完成动力输出，无需额外增设外置减速级，能大幅压缩驱动单元的整体占用空间。设计阶段优先考虑最小外轮廓约束，整体采用扁平式布局，将三台驱动电机沿壳体长度方向并排布置，通过壳体内部的镂空框架结构完成电机定位，壳体上集成的电机轴支撑凸台可直接对电机输出轴形成径向约束，省去额外的电机固定支架与轴支撑零件，减少装配环节的累计误差。传动链采用多级定轴齿轮组实现减速增扭，齿轮副参数经过匹配调校，搭配对应尺寸的驱动轮时可输出适配移动场景的行进速度，齿轮组全部内置在壳体型腔内部，壳体两侧的镂空减重结构在保证整体结构刚度的前提下，尽可能去除非受力区域的多余材料，既降低整体自重，也能直观观察内部齿轮啮合状态，方便调试阶段排查卡滞、啮合间隙异常等问题。安装边界上，壳体上预留的多组安装孔位可直接对接轮组的安装支架，输出轴采用凸伸式设计，可直接穿入驱动轮的轮毂安装位完成锁紧，无需额外设计轴连接转接件，三电机并联输入的结构可在单台电机功率受限的小尺寸规格下，叠加输出足够的驱动扭矩，避免单一大功率电机带来的径向尺寸过大问题，适配窄宽度的轮组安装空间。惰轮组的布置完全贴合壳体内腔轮廓，在保证齿轮啮合包角、传递扭矩稳定性的前提下，尽可能压缩齿轮组的排布空间，所有齿轮的轴向定位都依托壳体上的凸台与卡槽完成，减少多余的轴向挡圈、定位套等零件，进一步压缩整体的轴向厚度。实际使用中，该装置可直接作为移动轮组的集成驱动单元，装配时仅需完成电机与壳体的固定、齿轮组的啮合调试、输出轴与轮组的连接三个核心步骤，无需搭建复杂的外置传动框架，能有效缩短移动平台驱动部分的装配周期，同时内置式的齿轮结构可避免外界粉尘、碎屑进入啮合区域，降低日常维护的频次，适配多尘、复杂地面的移动作业场景。
