标准直齿圆柱传动齿轮结构设计

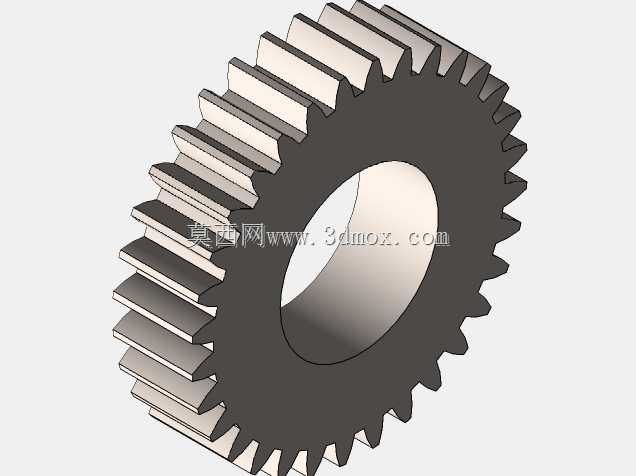

这款直齿圆柱齿轮是机械传动系统中应用最广泛的基础动力传递零件，日常在各类减速机构、机床进给单元、轻工输送设备、小型动力输出装置中都能见到它的身影，核心作用是在平行轴之间传递恒定转速比的旋转动力，相比斜齿传动它没有轴向分力，安装调试的容错空间更大，对支撑轴承的轴向载荷要求更低，很适合中低速、载荷平稳的传动工况。从结构设计来看，这款齿轮采用等齿厚直齿廓设计，齿形为标准渐开线齿形，齿顶修缘量控制在合理区间，能有效降低啮合瞬间的刚性冲击，减少齿面磨损与运行噪音；中心设置的通孔为安装轴孔，孔壁可根据装配需求加装键槽来实现周向固定，避免齿轮与传动轴之间出现打滑空转的情况，齿圈与轮毂之间的辐板厚度经过强度校核，既保证轮齿啮合时的刚性支撑，又不会因为结构冗余带来不必要的转动惯量增量。实际选型应用时，需要重点匹配安装边界参数：轴孔直径要与适配传动轴的轴径保持过渡配合公差，齿顶圆直径要预留足够的安装间隙，避免和相邻传动件、箱体壁面发生运动干涉，齿宽尺寸要结合传递扭矩大小核算，齿面接触强度、齿根弯曲强度都要满足对应工况的载荷要求，避免长期运行出现断齿、点蚀等失效问题。设计建模过程中，齿形参数的匹配是核心环节，模数、齿数、压力角的组合直接决定传动比与承载能力，建模时先通过渐开线方程生成单个齿廓，再通过圆周阵列完成全部轮齿的构建，最后对齿顶、轴孔边缘做微小倒角处理，既消除加工毛刺带来的装配干涉，也能减少应力集中点，提升零件的疲劳寿命。这类直齿轮不需要复杂的轴向定位结构，装配时只要保证两啮合齿轮的轴线平行度在公差范围内，齿侧间隙控制在合理区间，就能实现稳定的动力传递，日常维护也相对简单，定期补充润滑脂就能有效降低齿面磨损，延长整体使用寿命。在很多小型自动化设备、农用机械、普通机床的传动链中，这类直齿轮往往是传动系统的核心组成部分，它的加工工艺成熟，滚齿、插齿工艺都能完成高精度加工，制造成本可控，互换性强，是机械传动领域不可或缺的基础零件。
