精密蜗杆传动件结构设计方案

项目分类:3D模型 发布时间:2021-09-27 ID:289833
  • 精密蜗杆传动件结构设计方案
  • 精密蜗杆传动件结构设计方案

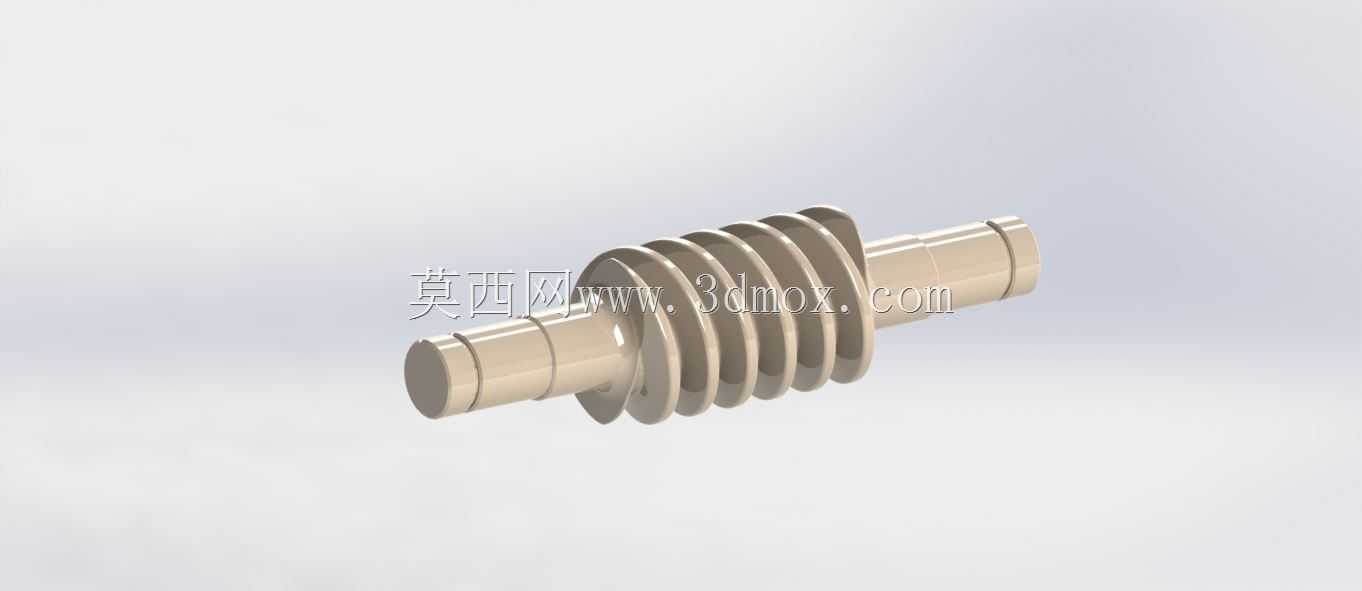

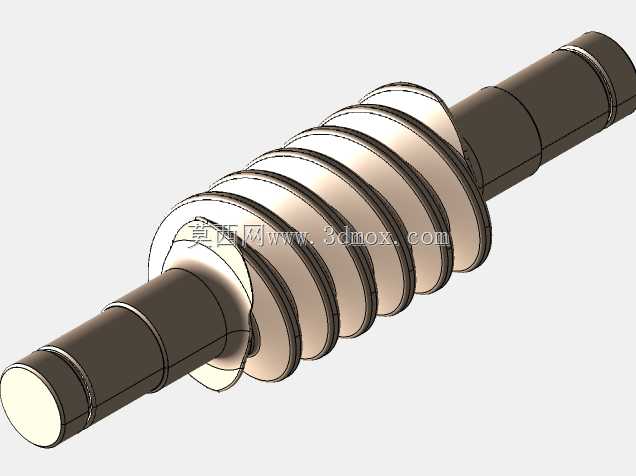

这款蜗杆传动件主要应用于交错轴传动场景,常见于各类需要大传动比、低运行噪音的减速机构中,比如轻工输送设备的动力输入端、小型自动化生产线的进给传动单元、食品包装机械的分度传动部位,都能见到这类蜗杆副的身影。和直齿轮、斜齿轮的平行轴传动不同,蜗杆与蜗轮啮合时为线接触形式,传动过程中冲击载荷小,运行平稳性更优,单级传动就能实现较大的减速比,不需要搭配多组齿轮组就能完成动力的减速增扭,能有效缩减传动机构的整体占用空间。从结构设计来看,这款蜗杆采用整体式轴齿一体化结构,两端预留的轴颈用于安装支撑轴承,轴颈处设计有挡圈槽位,可通过轴用弹性挡圈完成轴向定位,避免传动过程中出现轴向窜动影响啮合精度。齿部采用阿基米德蜗杆齿形设计,加工时可通过普通车床完成齿形车削,不需要特殊定制刀具,量产加工的工艺性较好,齿面经过精加工处理,啮合时的接触面积更大,能有效降低单位面积的接触应力,延长部件的使用寿命。设计过程中需要重点把控齿形的导程角参数,导程角的大小直接决定传动的自锁性能,当导程角小于啮合副的当量摩擦角时,机构可实现反向自锁,也就是只能由蜗杆带动蜗轮转动,无法通过蜗轮反向驱动蜗杆,这一特性在起重、提升类设备中能起到安全防护作用,避免负载下坠引发安全事故。安装边界方面,两端轴颈的同轴度公差需要严格控制在IT7级以内,齿部的径向圆跳动公差不超过0.02mm,否则装配后会出现啮合间隙不均、局部齿面磨损过快的问题。装配时需要调整蜗杆与蜗轮的中心距误差,保证齿侧间隙处于合理范围,间隙过大会导致传动回程误差增大,影响传动精度,间隙过小则会加剧齿面磨损,甚至出现传动卡滞的情况。日常使用中,这类蜗杆副通常采用油浴润滑方式,齿面啮合处会形成稳定的油膜,降低摩擦损耗,在低速重载工况下也可选用润滑脂填充润滑,适配不同的设备运行环境。
