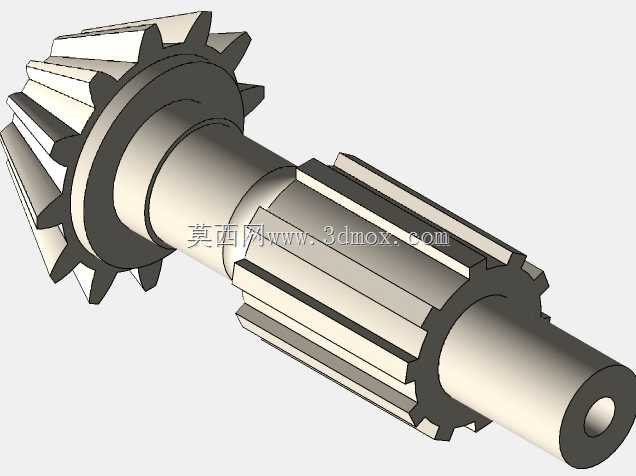

带轴集成式螺旋锥齿轮传动构件

项目分类:3D模型 发布时间:2021-09-27 ID:289897
  • 带轴集成式螺旋锥齿轮传动构件

这类集成轴体的螺旋锥齿轮构件,常应用在需要交错轴动力传递的工况场景中,比如中小型机床的进给传动端、农用机械的转向传动箱、轻工自动化设备的动力换向单元里,承担着改变动力传输方向、匹配转速与扭矩输出的核心作用。和分体式装配的锥齿轮与轴结构不同,该构件将锥齿轮段、花键传动段、支撑轴段做成一体式结构,从根源上避免了键连接带来的回程间隙,也减少了装配时的同轴度累积误差,在频繁正反转的传动场景下,能有效降低连接松动、键槽磨损的故障概率。设计这类构件时,首先要匹配安装腔体的轴向尺寸边界,轴段的各档直径要对应支撑轴承的内孔标准,预留好轴承安装的定位轴肩,轴肩高度要符合轴承安装的拆卸要求,不能过高导致轴承无法拆卸,也不能过低起不到轴向定位作用。锥齿轮的轮齿采用螺旋齿形,相比直齿锥齿轮,啮合时的重合度更高,传动过程中轮齿是逐渐进入和退出啮合的,冲击和噪声更小,承载能力也更强,适合中高速、有一定冲击载荷的传动场景。构件中段的花键结构,一般用来和传动齿轮、同步器或者连接套配合,能传递更大的扭矩,同时允许配合件在轴上做小范围的轴向滑动,满足变速箱、传动箱内的换挡或者间隙补偿需求。轴的末端设计有中心通孔,一方面可以减轻轴体的自重,降低转动惯量,在设备启停时能减少动力损耗,另一方面也可以作为润滑油路的通道,让润滑油能通过通孔到达各配合面,改善花键、轴承位置的润滑条件,延长构件的使用寿命。建模过程中,螺旋锥齿轮的齿面生成需要严格按照啮合原理做参数化构建,保证齿形的渐开线轮廓、螺旋角参数符合传动啮合要求,避免出现啮合干涉、齿面接触偏载的问题;各轴段的过渡位置要设计合理的圆角,减少应力集中,尤其是在齿轮段与轴段的衔接处、花键段的起止位置,圆角参数要匹配热处理后的应力分布要求,避免交变载荷下出现轴体断裂的问题。安装时,该构件通过两端的轴颈与箱体上的轴承配合实现径向支撑,轴端会配套锁紧挡圈或者圆螺母做轴向固定,保证锥齿轮的啮合间隙在合理范围内,不会因为轴向窜动导致轮齿异常磨损或者打齿故障。
