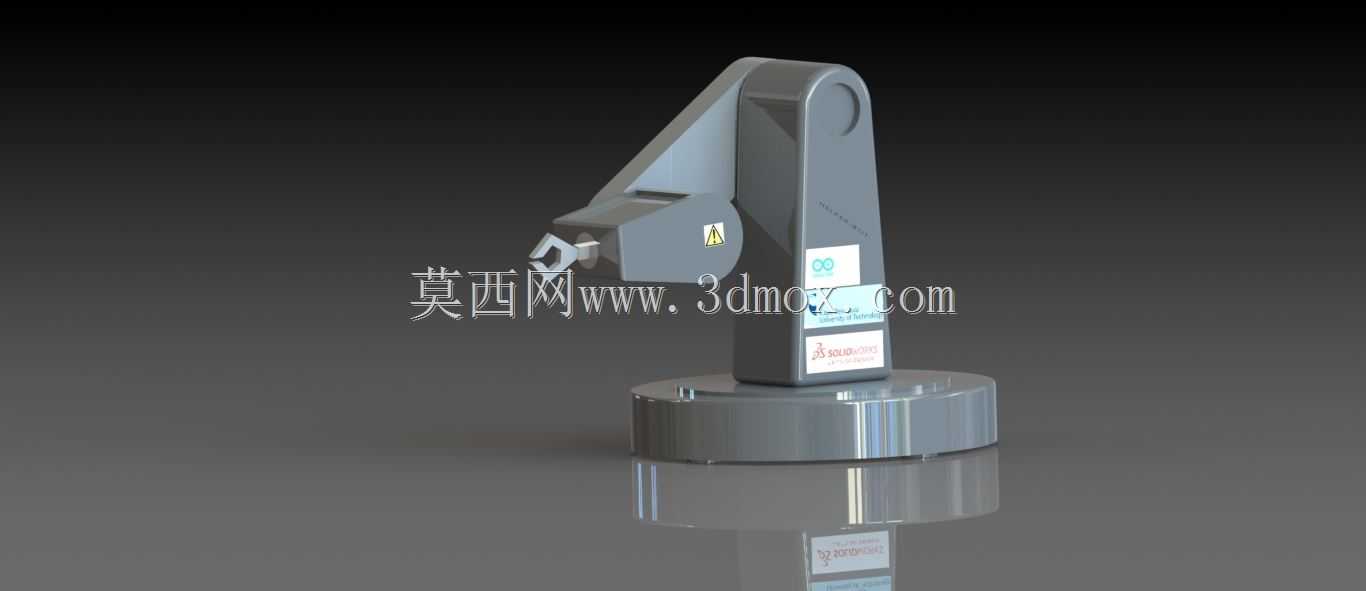

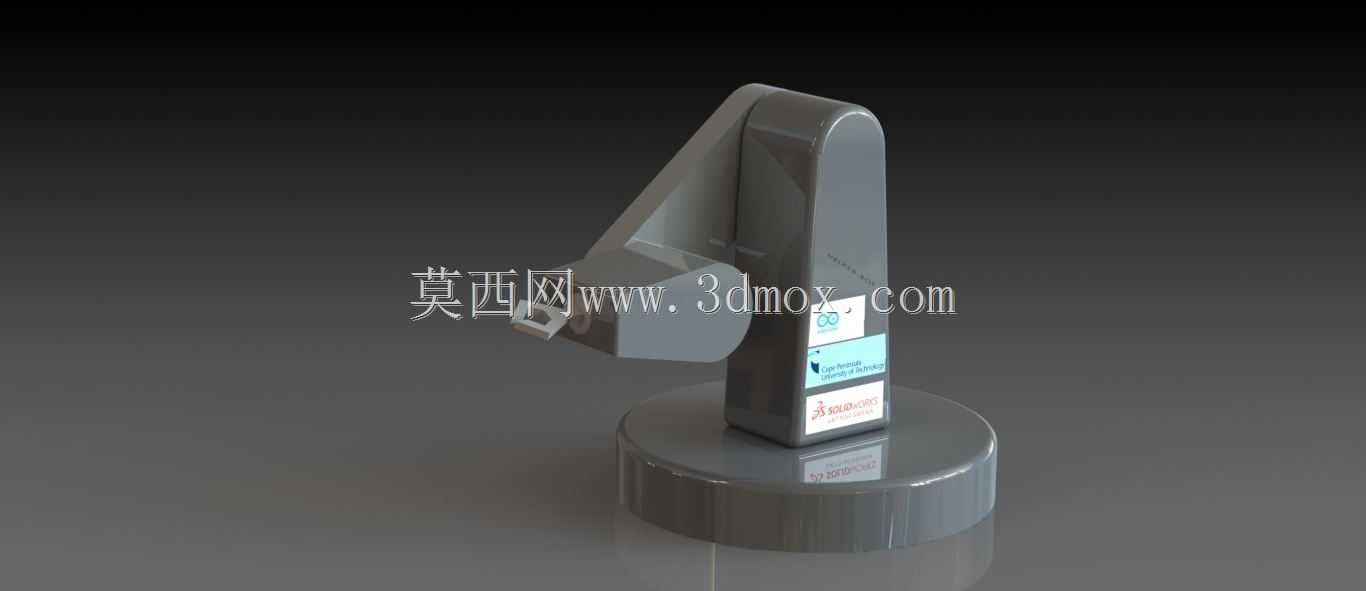

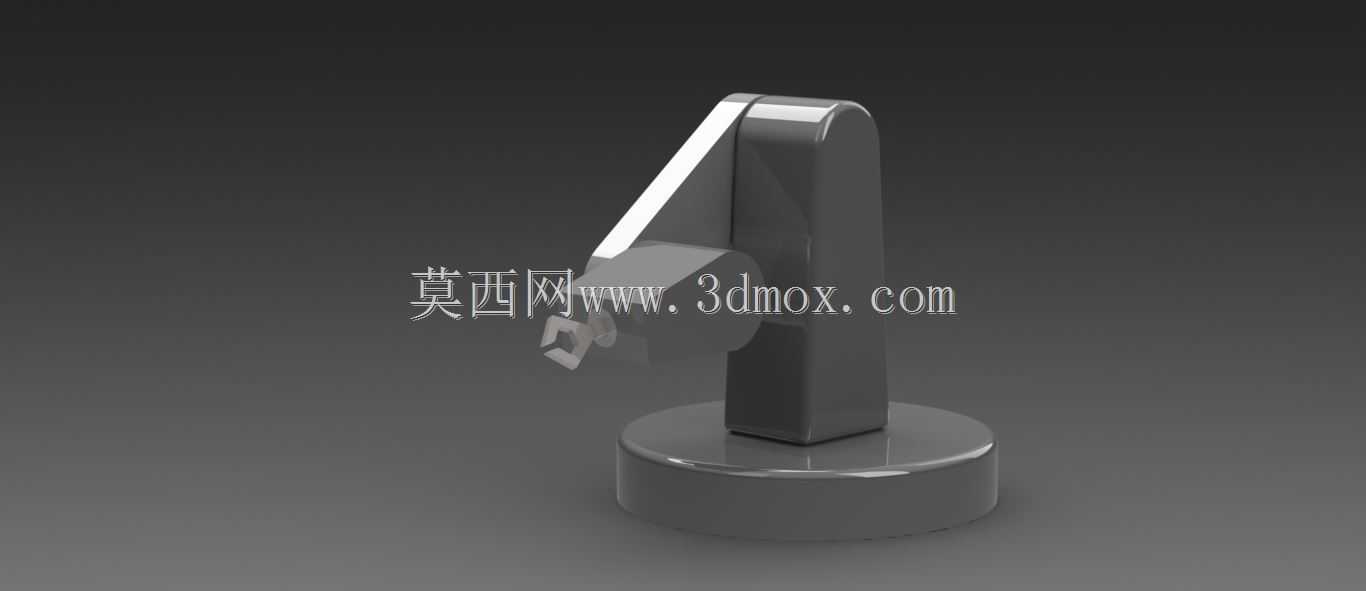

小型桌面级单轴关节机械臂结构设计

这款单关节机械臂的结构设计，最初是面向桌面级轻载作业场景做的方案适配，日常可覆盖小零件分拣、工位上下料、教学演示类的作业需求，整体结构没有冗余的复杂传动链路，后期维护的拆装门槛很低，适合小型自动化工位的快速部署。从安装边界来看，底座采用圆形法兰式安装面，安装时仅需要在工位台面上预留对应直径的平整安装区域，通过四个均布的沉头孔完成固定，不需要额外做复杂的地基或支撑结构，整体占用的台面空间很小，不会挤占工位上其他工装、物料的摆放位置，适配多数紧凑型桌面作业台的布局要求。设计过程中优先考虑了关节转动的同轴度控制，支撑臂与底座的连接位置采用了内嵌式的轴承安装位，避免转动过程中出现径向窜动，保证末端执行器的重复定位精度能够满足轻载作业的要求，支撑臂的截面做了渐变式的加厚处理，在靠近底座的受力集中区域适当增加壁厚，往末端方向逐步收窄壁厚，在保证整体结构刚性的前提下尽可能降低自身重量，减少关节驱动端的负载余量要求。末端执行器的连接位置预留了标准的接口安装位，可以根据实际作业需求更换夹爪、吸盘、小型喷枪等不同的执行部件，不需要对臂体结构做二次修改，适配不同行业的小型作业场景，比如电子元器件的分拣转移、小型注塑件的水口料修剪辅助、教学场景下的机械原理演示都能适配。臂体的走线槽做了内嵌式设计，所有驱动线路、信号线路都可以从臂体内部的空腔穿过，不会在臂体外部裸露走线，避免作业过程中线缆被工件、工装剐蹭造成损坏，也能减少外部灰尘、切削液等杂物对线束的侵蚀，延长线路的使用寿命。关节位置的限位结构做了可调式设计，可以根据实际作业的转动角度范围调整限位块的位置，不需要更换结构件就能适配不同的作业行程要求，避免转动超程造成设备或工件的碰撞损坏。底座内部预留了驱动元件的安装空间，可以将驱动电机、减速组件都集成在底座腔体内部，进一步降低臂体部分的重量，让整体的重心集中在底座位置，提升设备运行过程中的稳定性，即使在高速转动的工况下也不会出现明显的晃动。整体结构的零件拆分充分考虑了加工工艺性，多数结构件都可以采用常规的铣削加工完成，不需要特殊的加工工艺，加工成本控制在较低的区间，适合小批量的生产制作，也方便后期做结构迭代修改，针对不同的负载要求只需要调整对应位置的壁厚或者更换轴承型号即可，不需要重新设计整体的结构框架。
