九连杆六自由度Stewart并联重载作业机构

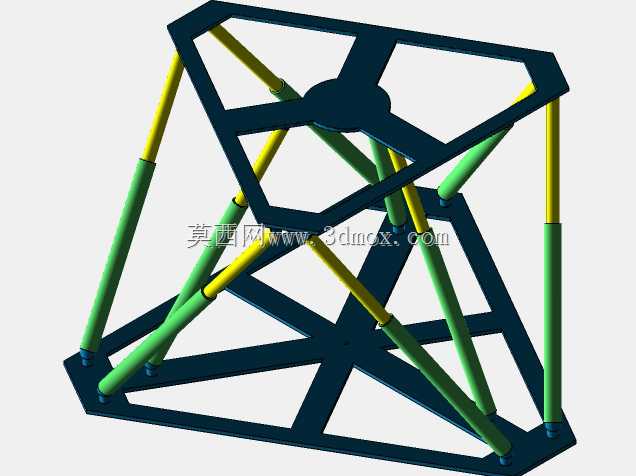

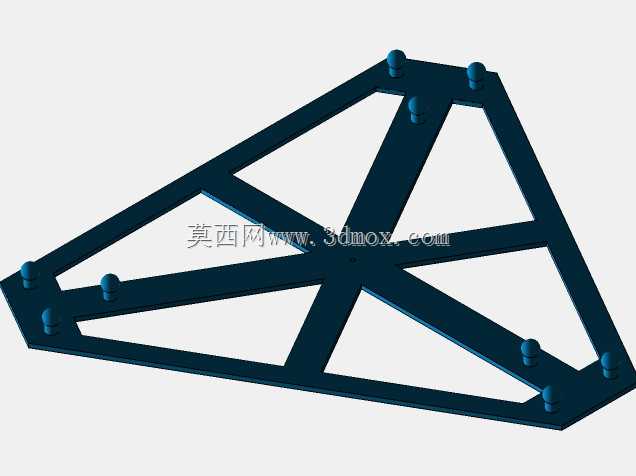

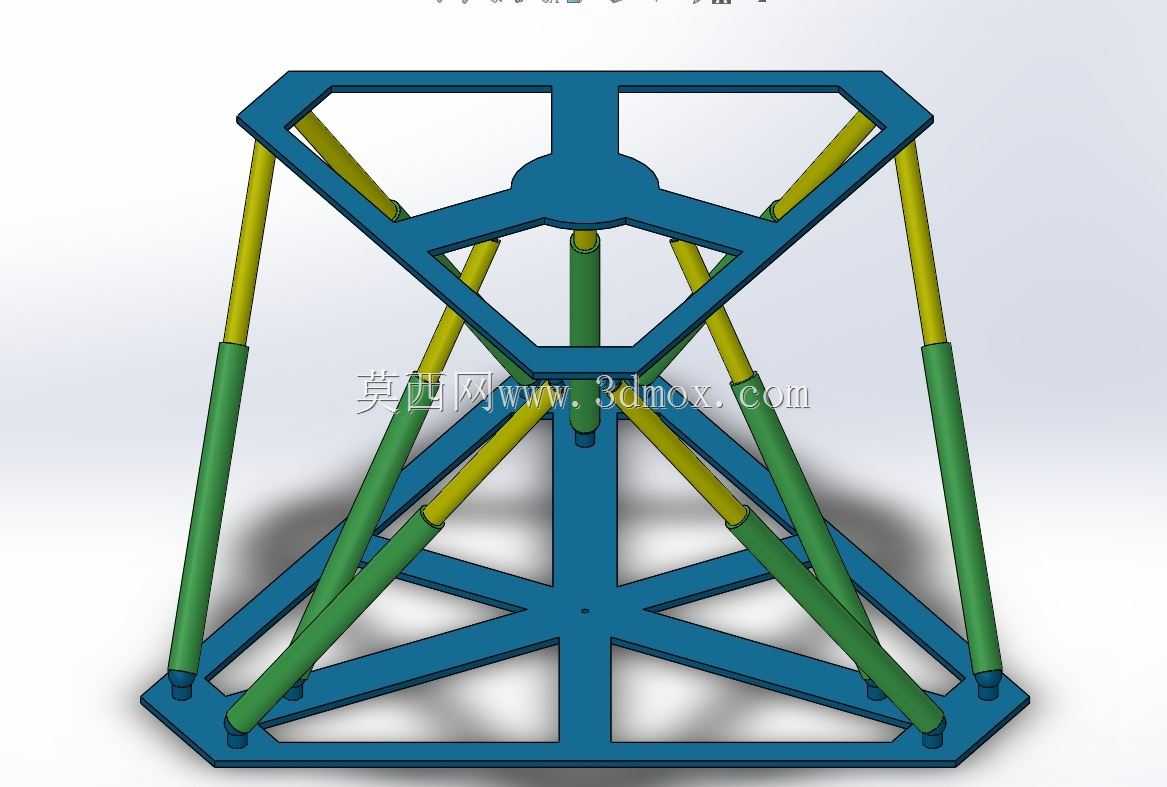

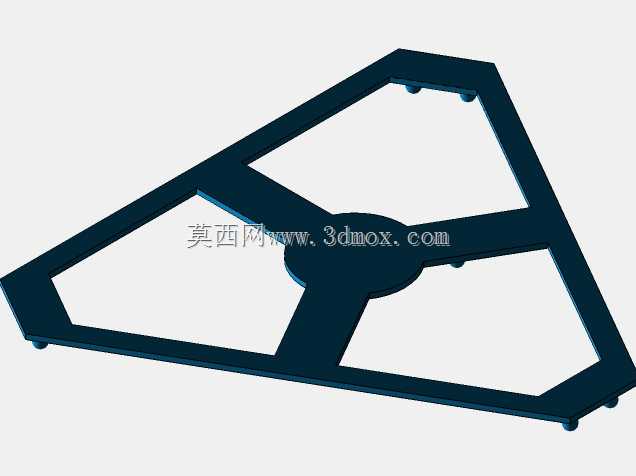

这套并联构型作业机构采用九连杆布局设计，核心依托六自由度运动能力实现空间内多维度位姿调整，区别于常规串联机械臂的悬臂受力结构，上下平台间的多组连杆呈对称分布式布置，可将作业负载均匀分散至每根连杆与上下铰接点，大幅降低单根杆件的受力载荷，适配大重量工件的提升、移位与精准对位作业场景。在实际产线应用中，这类机构常被用于重型部件的精密装配工位、多自由度运动模拟试验台、重载物料的位姿调整环节，比如大型装备部件合装时，可通过六根可控伸缩连杆的协同动作，带动上平台完成沿X/Y/Z三个轴向的平移，以及绕三个轴向的转动，实现毫米级的对位精度调整，弥补传统吊装对位精度不足、调整效率低的问题。从设计逻辑来看，整套机构的上下安装平台采用桁架式镂空框架结构，在保证整体结构刚性的前提下尽可能降低自身重量，减少连杆驱动端的无效负载；每根连杆采用分段式结构设计，两端铰接点采用万向铰接结构，保证运动过程中无卡滞、无附加应力，连杆的伸缩行程经过匹配计算，可覆盖常规重载对位作业所需的运动范围，避免出现运动死点。安装边界方面，下平台为固定安装端，预留的安装点位呈正多边形均匀分布，可直接通过螺栓固定在设备基础或钢制工作台面上，安装时需保证下平台的水平度误差控制在允许范围内，避免运动过程中出现偏载导致杆件受力不均；上平台为作业负载安装端，预留的标准安装接口可适配不同的工装夹具、工件承载台，无需额外改制即可快速切换作业用途。在动力学验证环节，可通过多体动力学分析提取机构在不同位姿、不同负载下的杆件受力、铰接点载荷、运动速度与加速度参数，为驱动元件选型、结构强度校核提供数据支撑，整套结构做了简化处理，去掉了非核心的装饰性结构与冗余紧固件，保留核心运动副与受力结构，既可以直接用于原理验证、运动仿真分析，也可作为同类并联设备设计的参考原型，帮助设计人员快速梳理并联机构的运动逻辑、受力传递路径，缩短同类设备的开发周期。
