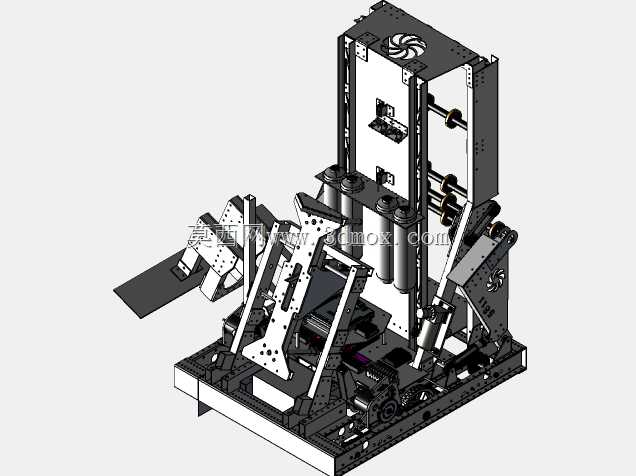

FRC赛事竞技用竞赛机器人结构设计

该款机器人面向青少年机器人竞技赛事场景开发，核心服务于赛场内的物料搬运、投射作业、对抗防守等多元竞技任务，整体结构围绕赛事规则限定的尺寸边界搭建，可在规定的场地范围内完成全向移动、精准取放、高速投射等系列动作，适配不同赛季的任务模块快速换装需求。从结构设计逻辑来看，整机采用分层式框架布局，底层为行走驱动单元，搭载多组独立驱动轮组，可实现原地转向、斜向平移等全向移动动作，轮组悬挂预留了足够的缓冲行程，能够抵消赛场硬质地面拼接缝隙带来的行进震动，保证高速移动过程中的机身姿态稳定。中层为核心功能搭载区，根据赛事任务需求可快速更换机械爪、投射机构、举升平台等不同执行末端，所有末端接口采用统一的快装定位结构，无需额外调整安装基准即可完成功能切换，大幅缩短赛前调试周期。上层为控制与传感模块安装位，所有电控元件均采用嵌入式安装设计，外部设置防护盖板避免竞技过程中碰撞损坏，走线全部沿框架内部的线槽排布，避免运动过程中线路拉扯造成的故障。整机的安装边界严格贴合赛事规则的尺寸要求，所有外伸部件在初始状态下均不超出限定的外轮廓尺寸，执行末端动作时的最大伸展距离经过反复校核，既保证作业覆盖范围满足任务需求，也避免超出规则限制造成判罚。结构件大量采用轻量化型材拼接，在保证整体结构强度足以承受竞技对抗冲击的前提下，尽可能降低整机自重，提升移动加速性能与续航表现。关键受力部位做了局部加强设计，比如轮组安装座、末端执行器连接位等位置，通过增加加强筋、加厚连接板的方式提升抗冲击能力，应对竞技过程中的碰撞、挤压等极端受力情况。从实际应用角度看，该结构设计充分考虑了赛场的复杂工况，所有易损部件均采用快拆结构，出现故障时可在赛事规则允许的短时间内完成更换，不需要拆解整机主体结构；各运动轴的限位位置均做了冗余设计，避免误操作导致的机构超行程损坏，同时预留了足够的传感器安装位，可根据调试需求加装视觉识别、距离检测等传感模块，提升机器人的自主作业精度。
