竞技赛事用框架式轮式黑客机器人

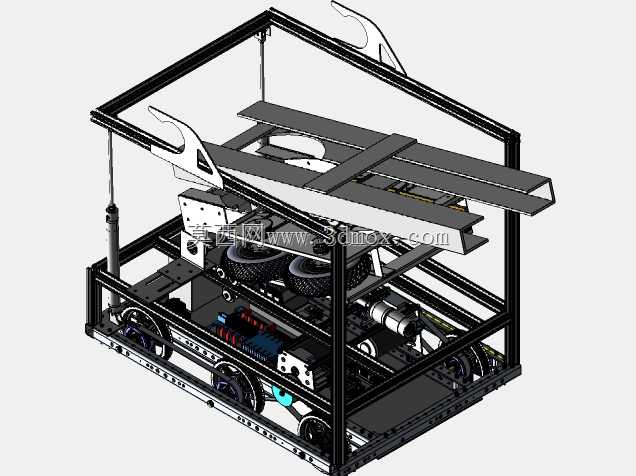

该轮式移动机器人采用分层框架式承载结构，外层使用标准铝型材拼接成立体防护笼，既能够在竞技对抗场景中吸收外部冲击载荷，保护内部核心传动、电控组件不受直接碰撞损伤，也为上层功能执行机构预留了充足的安装拓展接口，可根据不同赛事任务要求快速加装拾取、推送、举升类作业模块。底盘部分采用四轮独立布局，搭配减速驱动单元实现差速转向，轮组安装位置预留了减震组件的装配空间，能够在不平整的赛事场地表面保持足够的抓地力，避免行进过程中出现打滑、侧倾问题，底盘下层集中布置电池、驱动控制器、接线端子等重量较大的部件，有效降低整车重心，提升高速移动、急转动作下的姿态稳定性。上层作业平台采用滑轨式伸缩结构，通过线性导轨实现作业端的前后位移，搭配气动推杆完成抬升动作，可实现对目标物件的拾取、转移与投放，执行机构的安装基准面预留了多组标准螺纹孔，可根据任务需求更换不同的末端执行件，无需对主体框架做大规模改动。设计过程中优先考虑了赛事场景下的快速维护需求，所有电控模块均采用快插式接线端子，框架连接处使用标准紧固件拼接，无需专用焊接设备即可完成拆解与零件更换，传动部件全部布置在框架内侧，避免对抗过程中异物卡入传动链造成设备停机。整车安装边界控制在标准赛事规则限定的尺寸范围内，初始状态下所有外伸部件均收纳于防护笼轮廓以内，启动作业后伸缩机构的最大伸出距离经过行程限位校核，不会超出赛事规则的动作范围，轮组的轮距与轴距经过配重平衡计算，在单侧抬升、急停制动的极限工况下不会发生倾覆。框架的型材连接处采用角码加固，关键受力位置加装了加强筋板，能够承受对抗过程中的侧向冲击，内部走线全部沿型材槽位布置，使用扎带固定避免运动过程中线路被拉扯断裂，气动元件的管路沿框架内侧排布，预留了足够的弯曲余量，避免伸缩动作过程中管路被挤压折损。
