FRC赛事深空作业竞技机器人结构设计

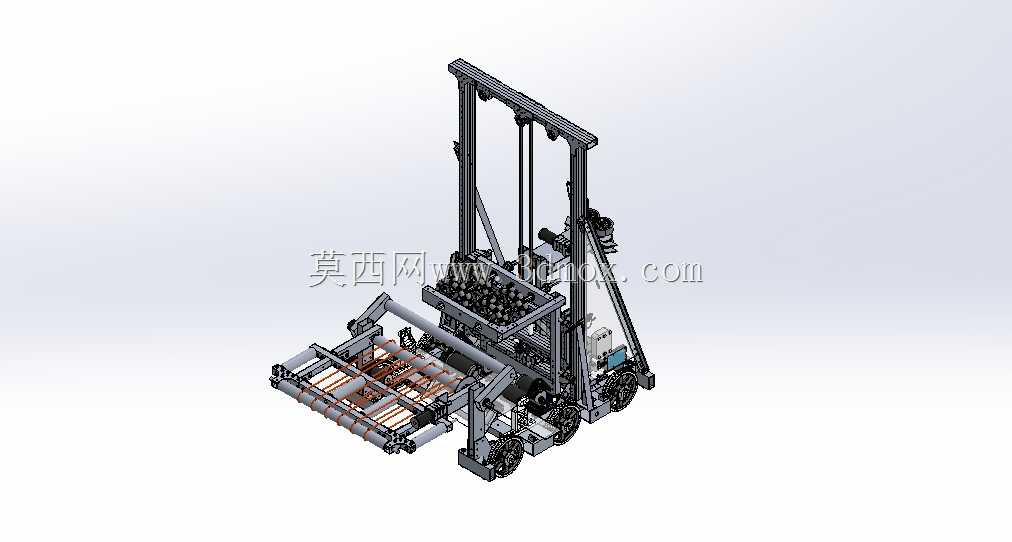

这套竞技类移动作业机器人的结构设计，完全围绕赛事场景下的多任务并行作业需求展开，没有冗余的装饰性结构，每一处杆件、轮组、执行机构的布局都经过作业半径与动作时序的反复校核。从整体布局来看，设备采用低位轮式移动底盘作为承载基础，底盘框架采用矩形型材拼接成型，所有驱动轮组均布置在底盘两侧靠外的位置，既保证了转向时的最小转弯半径控制，也能在高速启停、急转动作下维持整机重心稳定，避免侧翻风险。底盘前端集成的物料拾取与输送机构，采用多组平行辊轴搭配侧向限位导杆的结构，能够在行进过程中完成目标物料的自动对位、拾取与抬升输送，不需要额外的对位调整动作，大幅压缩单任务作业周期。

设备后部垂直布置的双立柱升降导向架，是整机的核心作业执行载体，导向架采用双侧线性导轨搭配同步带传动的升降方案，滑台沿导轨的垂直行程覆盖从底盘拾取位到最高投放位的全高度区间，滑台前端搭载的物料承载架可根据作业需求完成角度微调，适配不同高度、不同开口方向的投放点位。整套升降机构的驱动单元布置在导向架顶部，通过配重块平衡滑台与承载物料的重量，降低驱动负载的同时提升升降动作的平稳性，避免高速升降过程中的物料掉落问题。

从安装边界与尺寸控制来看，整机的宽度严格控制在赛事规则允许的通行宽度范围内，底盘离地间隙经过反复调整，既能越过场地内的常规障碍凸起，也不会因为间隙过大导致重心抬升影响稳定性。所有外露的传动部件均布置在框架内侧，避免作业过程中与场地设施、其他竞技设备发生剐蹭干涉。电气控制模块与动力源集中布置在底盘中部的封闭舱位内，重量集中在整机几何中心位置，进一步优化动态行驶过程中的配重平衡。

在结构细节设计上，所有框架连接位置均采用标准紧固件拼接，没有采用一体化焊接结构，方便赛事现场的快速拆装、部件更换与参数调试。拾取机构的辊轴间距经过多轮物料适配测试，既能保证对不同规格赛事物料的可靠夹持输送，也不会出现卡滞、物料滑脱的问题。轮组采用高摩擦系数的包覆材质，在场地的平整硬质地面上可提供足够的抓地力，满足急加速、急停、快速转向的动作需求。整套结构的受力路径清晰，从轮组接触地面的支撑点，到底盘主框架的载荷传递，再到升降机构的作业受力，每一处连接节点的强度都经过载荷校核，能够承受竞技场景下的高频冲击与交变载荷，不会出现结构变形、连接松动的问题。
