适配T100与T200的3D打印蓝色电机护罩

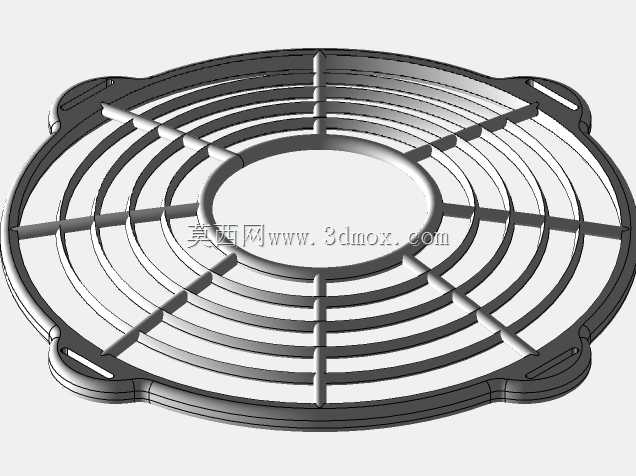

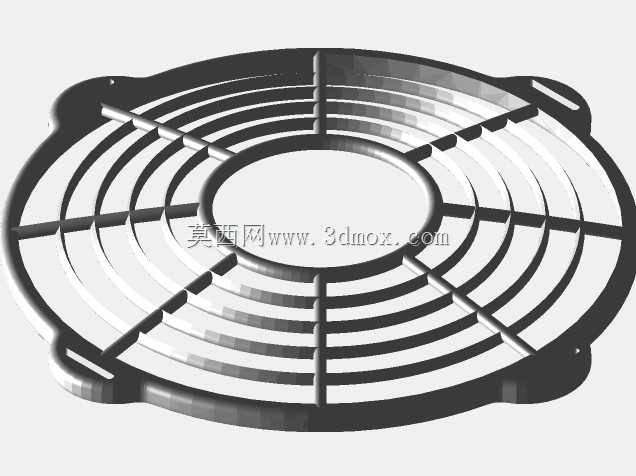

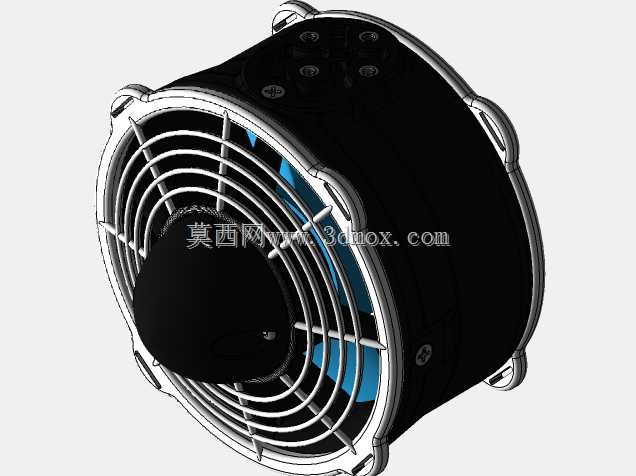

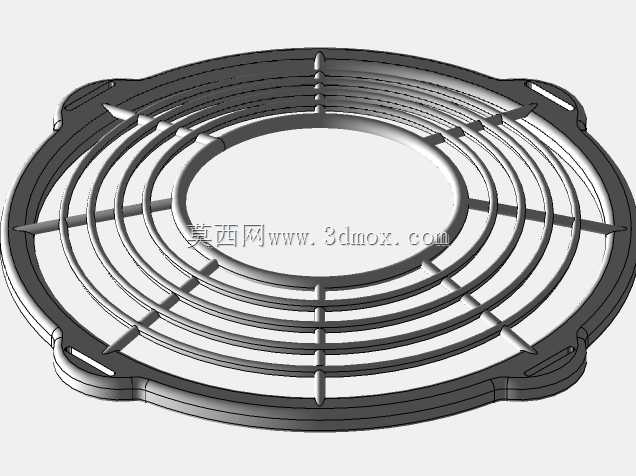

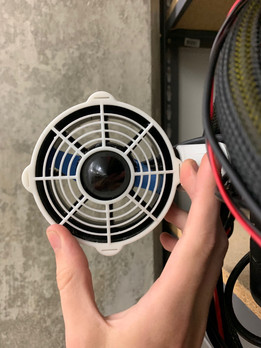

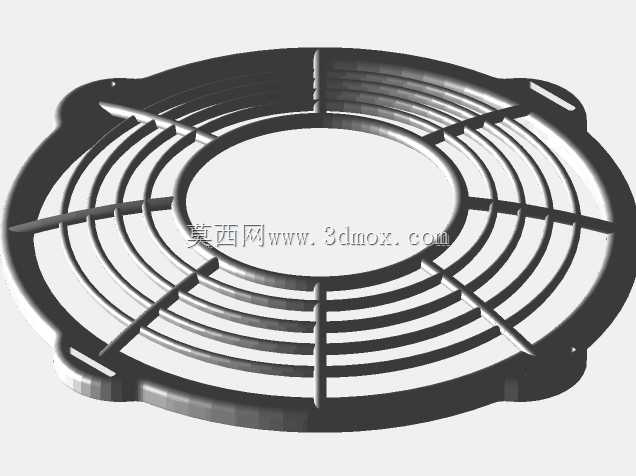

在小型巡检、教学类机器人的动力端防护设计中，电机护罩往往是容易被忽略却直接影响设备运行稳定性的部件，这款适配T100与T200机型的护罩，从合规性、安装适配性到气动效率都做了针对性的结构优化。从实际应用场景来看，这类小型机器人常运行在有浮尘、细碎杂物的室内外环境，裸露的电机端盖与尾部散热风扇很容易被缠绕、磕碰，护罩首先承担的就是物理防护作用，避免异物侵入电机转轴与散热间隙，同时还要兼顾散热气流的顺畅通过，不能因为加装防护件导致电机温升超标。这款护罩采用弹性带连接的安装结构，没有设计额外的螺丝孔位，安装时直接依靠弹性连接段的张紧力箍在电机外壳的对应卡位上，不需要额外加工安装面，也不用在电机端盖上打孔，适配现有量产T100、T200机型的电机外形尺寸，安装边界完全贴合电机外壳的曲面轮廓，不会超出原有电机的径向安装尺寸，不会和机器人的行走轮组、转向支架产生运动干涉。护罩集成的风扇保持架部分，特意将扰流支撑杆设计为泪滴状截面，和常见的圆柱状支撑杆相比，这种截面可以大幅降低气流通过时的紊流损耗，让散热风扇吹出的气流更集中地沿电机轴向流动，优化前进方向的气流效率，减少不必要的动能损耗，对于依靠电池供电的小型机器人来说，这种细节优化能小幅降低动力系统的能耗占比。考虑到护罩本身的壁厚较薄，且带有多处精细的导流结构与弹性连接薄壁，设计时特意匹配了高精度光固化3D打印的工艺特性，最小壁厚控制在SLA工艺可稳定成型的范围内，弹性连接段的壁厚做了渐变处理，靠近箍紧卡位的位置稍厚保证连接强度，中间段稍薄保留足够的弹性变形量，安装时可以轻松撑开套入电机卡位，松手后就能紧密贴合电机外壳，不会在机器人行进、转向的振动中出现松脱移位。护罩的通风间隙经过尺寸校核，既可以阻挡直径2mm以上的杂物进入风扇区域，又不会对气流造成明显遮挡，实际测试中，加装该护罩后电机满负载运行1小时的温升和无护罩状态差值在2℃以内，完全满足电机的长期运行散热要求。
