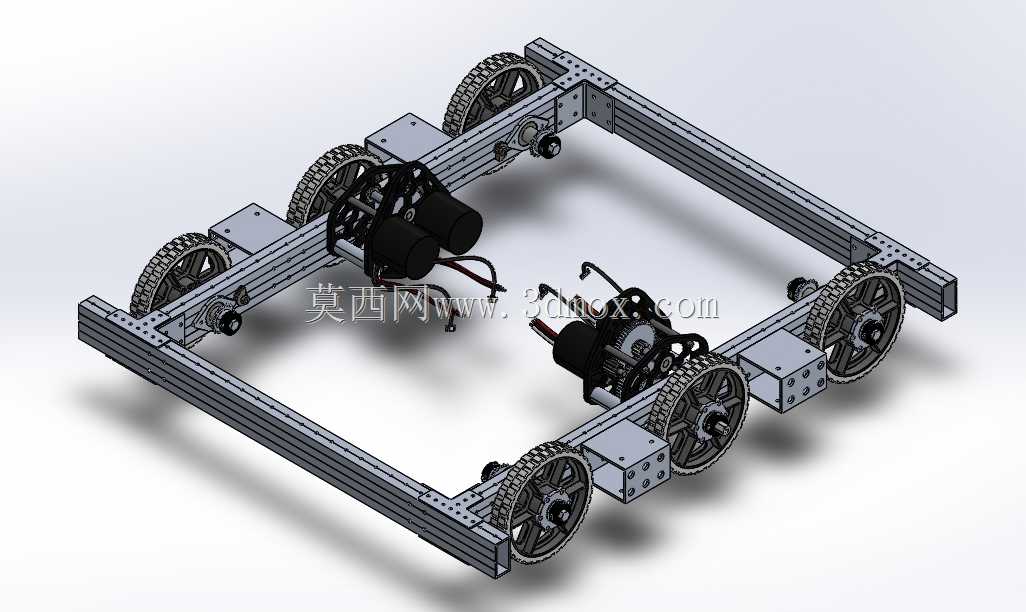

FRC竞赛六轮机器人底盘行走机构设计

该行走机构主要面向青少年机器人竞技赛事场景设计，可作为各类功能型竞赛机器人的承载移动基座，适配需要在平整硬质赛场地面完成快速移动、转向、急停等动作的竞技需求，能够承载上层搭载的机械臂、物料拾取机构、传感控制模块等功能组件，为整套机器人系统提供稳定的移动支撑与动力输出。整套底盘采用对称式六轮布局，相比常规四轮结构拥有更大的接地支撑面积，在高速冲刺、碰撞对抗过程中能够有效降低侧翻风险，同时分散轮组对地压强，减少赛场地面不平整带来的行走颠簸，保证上层传感设备的工作稳定性。框架主体采用标准工业铝型材拼接搭建，型材槽道可直接兼容各类标准紧固件，无需额外焊接加工，既能够根据实际搭载需求灵活调整安装点位，也方便参赛队伍在调试阶段快速修改结构、更换组件，大幅缩短迭代调试周期。驱动单元采用双侧对称布置的双电机输出结构，动力通过齿轮传动结构传递至对应轮组，可通过两侧轮组的差速控制实现零半径转向，能够在尺寸有限的竞技赛场内完成灵活走位，适配各类需要快速调整位置的战术动作。轮组选用带防滑纹理的橡胶包覆轮，在常见的PVC、木质赛场地面上可提供足够的抓地力，避免急加速、急转向过程中出现打滑丢步的问题，每个轮组都通过独立的安装座与铝型材框架连接，可根据实际地面情况微调轮组高度，保证六个轮子能够同时均匀接触地面，避免个别轮组悬空导致动力损失。设计过程中充分考虑了安装边界限制，整体框架的长宽尺寸严格控制在赛事规则要求的起始区域尺寸范围内，框架上层预留了统一的安装孔位矩阵，可直接固定控制电路板、电池、气动组件等标准配件，走线可沿铝型材内部槽道布置，避免运动过程中线路剐蹭、拉扯造成的故障。两侧传动结构的安装位置预留了足够的维护间隙，不需要完全拆解底盘即可完成电机更换、齿轮间隙调整、轮组维护等操作，适配赛事现场快速抢修的需求。底盘整体重心控制在框架几何中心偏下位置，将重量较大的电池、电机组件尽量贴近底板安装，进一步提升对抗过程中的结构稳定性，框架边角位置预留了防撞件安装位，可加装缓冲材料吸收碰撞冲击，保护核心传动与控制组件不受损坏。
