红外锐利传感器结构三维建模设计

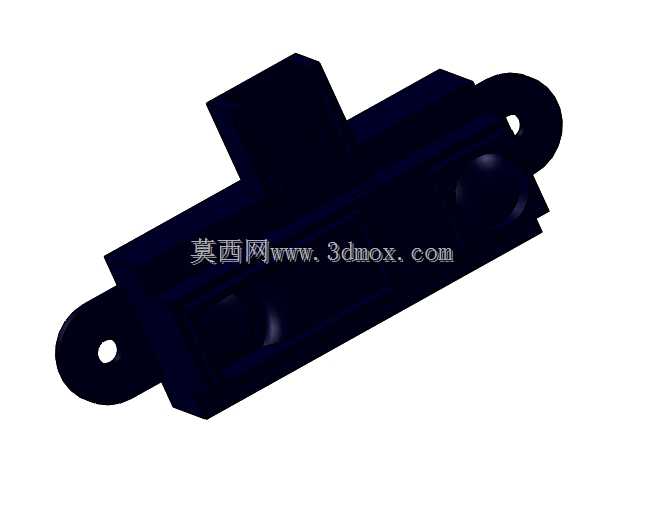

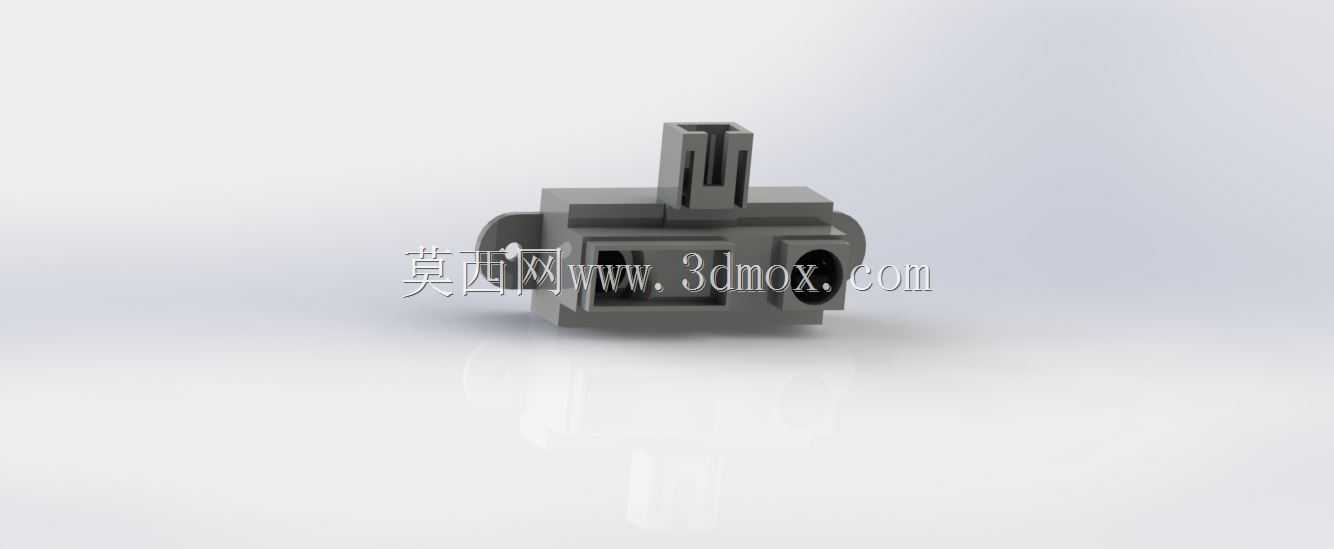

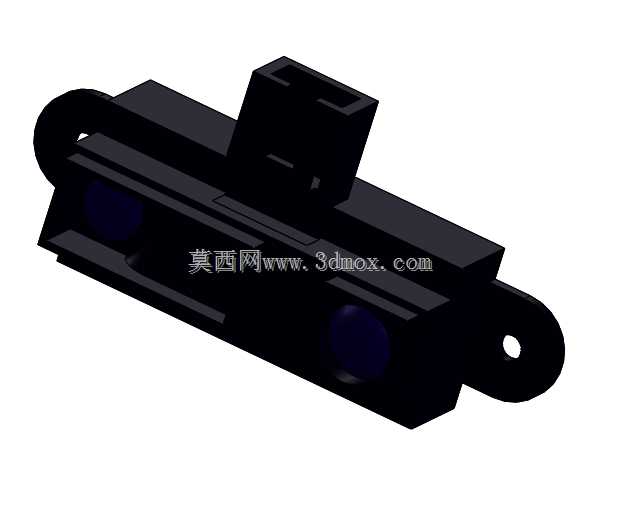

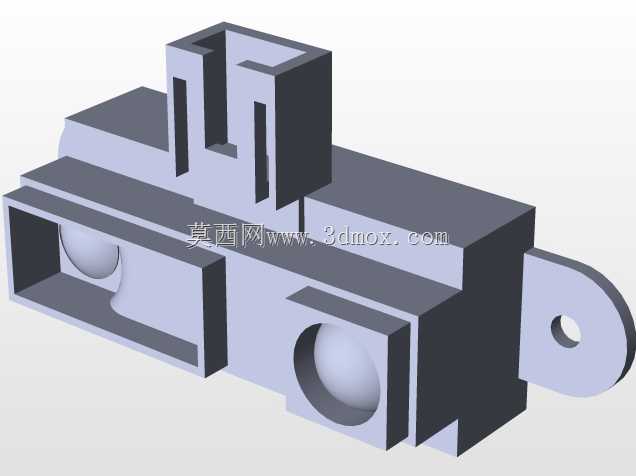

这类红外锐利传感器常被集成在小型服务机器人、AGV搬运小车的机身周侧，用来完成近距离障碍物识别、边缘跌落检测的功能，部分桌面级自动化分拣设备也会选用同规格元件做物料到位检测，相比普通漫反射光电元件，它的检测指向性更强，不会被周边环境的杂散光线轻易干扰，在室内光照波动的场景下检测稳定性更突出。从结构设计来看，这款传感器采用一体化注塑壳体设计，主体为方正的块状基座，一侧延伸出带安装孔的固定耳片，安装孔位做了沉台处理，锁紧螺丝后螺丝头不会突出安装面，避免和周边结构件产生干涉；基座正面预留两个对称的光学窗口，分别对应红外发射与接收端，窗口周边做了内凹的遮光挡边，能减少外部杂光直接射入接收端造成的误触发。顶部的插接槽是标准的线对板连接器接口，适配常规2.54mm间距的接插件，接线时不需要额外焊接，直接插装就能完成电气连接，适合产线快速装配。设计时需要注意安装边界，传感器的检测端前方不能有透明或半透明的遮挡件，哪怕是厚度0.5mm的透明亚克力板，也会折射红外光线导致检测距离出现偏差；固定耳片的安装孔中心距为标准尺寸，安装时要保证传感器检测面和被测面保持平行，倾斜角度超过15度时，检测有效距离会衰减30%以上。壳体侧面的圆形定位柱是和设备安装座配合的定位结构，装配时先把定位柱卡入安装座的对应定位孔，再锁紧固定螺丝，能避免传感器在长期使用中出现移位，导致检测区域偏移。这类传感器的检测距离通常在10-150mm区间，建模时要把检测锥角的范围也做简化示意，方便整机布局时提前排查干涉，避免周边结构件落在检测区域内造成持续误报。壳体的壁厚设计均匀，基本保持在1.2-1.5mm之间，既满足注塑成型的工艺要求，也能在跌落、轻微碰撞时保护内部的PCB板与光学元件不会损坏，边角处都做了R0.5的圆角过渡，没有尖锐的棱角，装配时不会划伤操作人员的手部，也不会刮伤连接的线材外皮。
