五轴联动夹持式机械臂结构设计

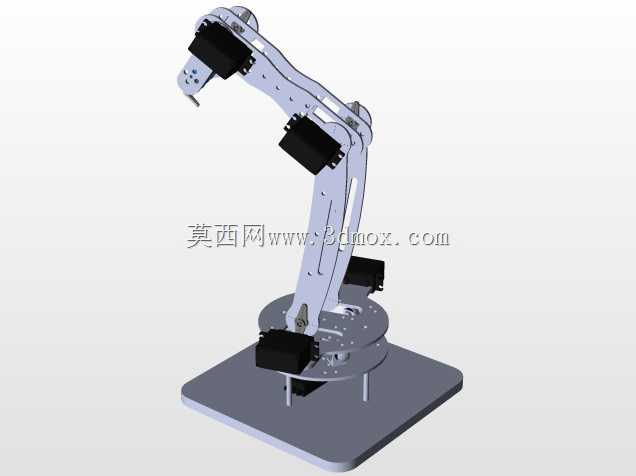

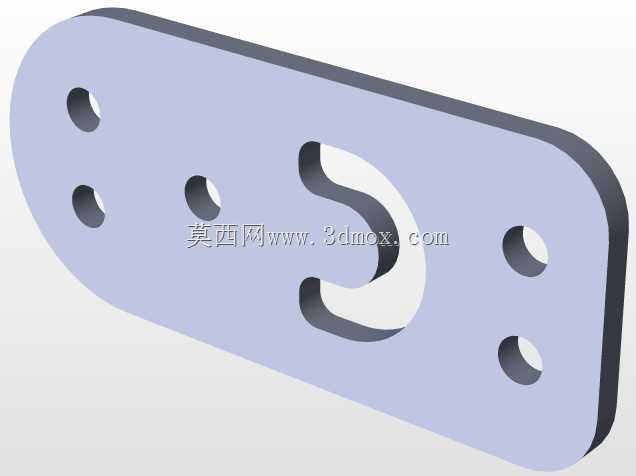

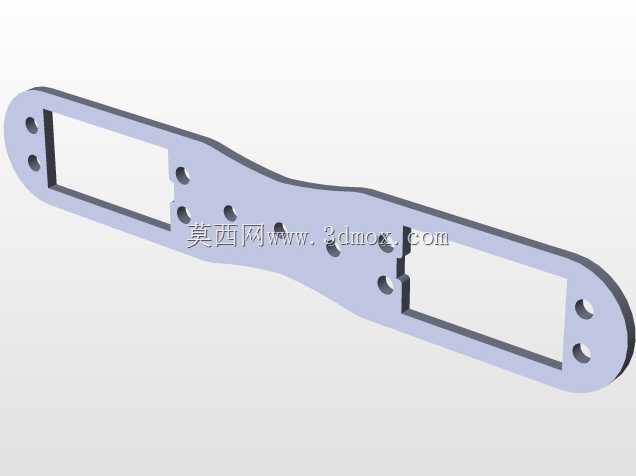

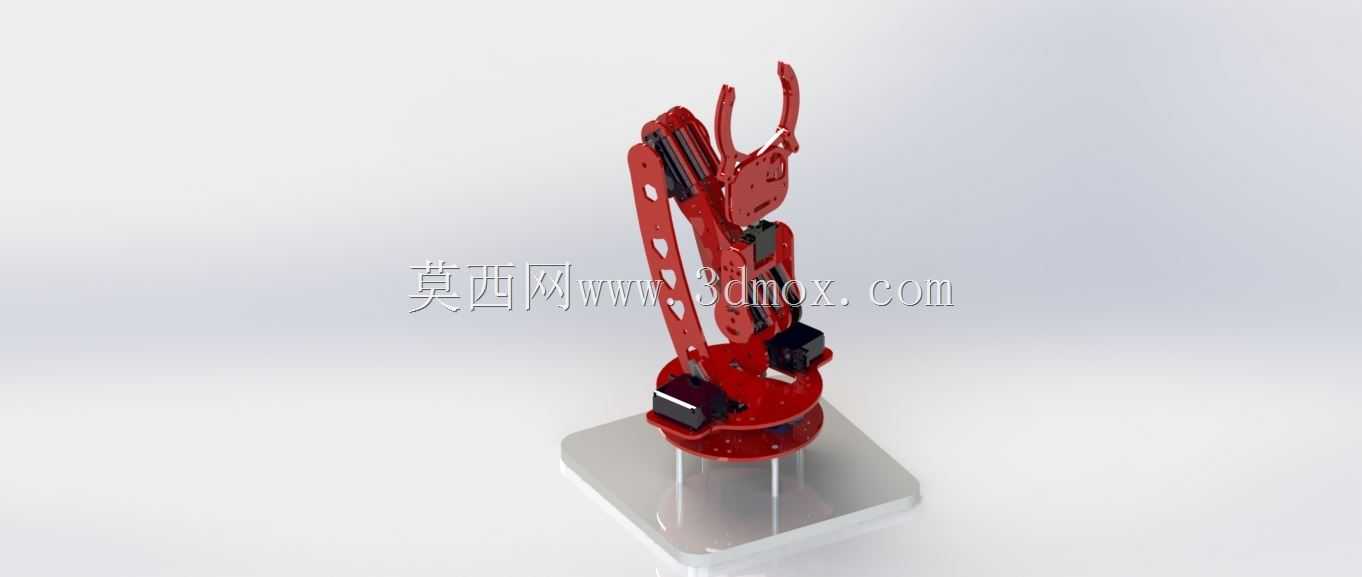

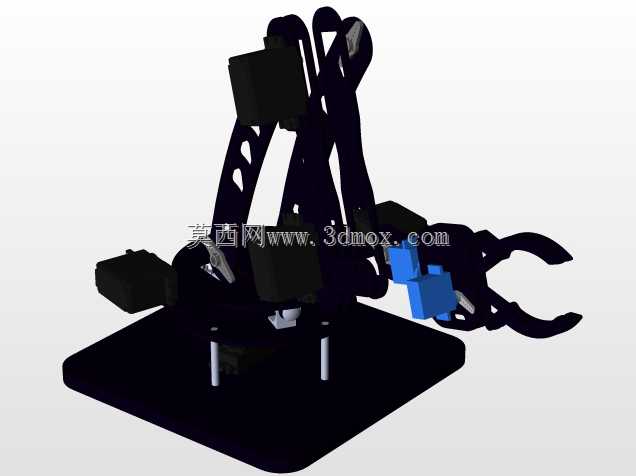

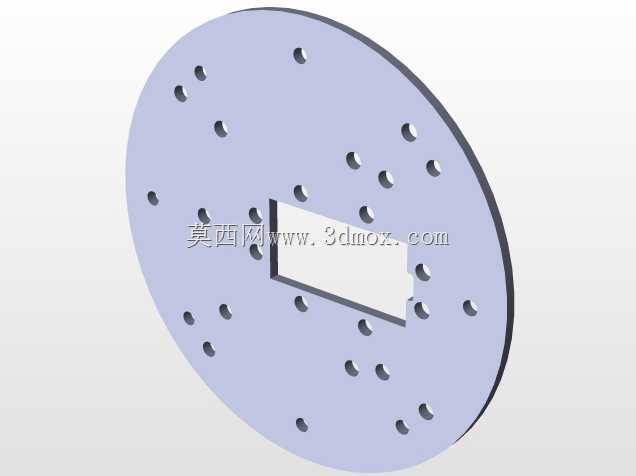

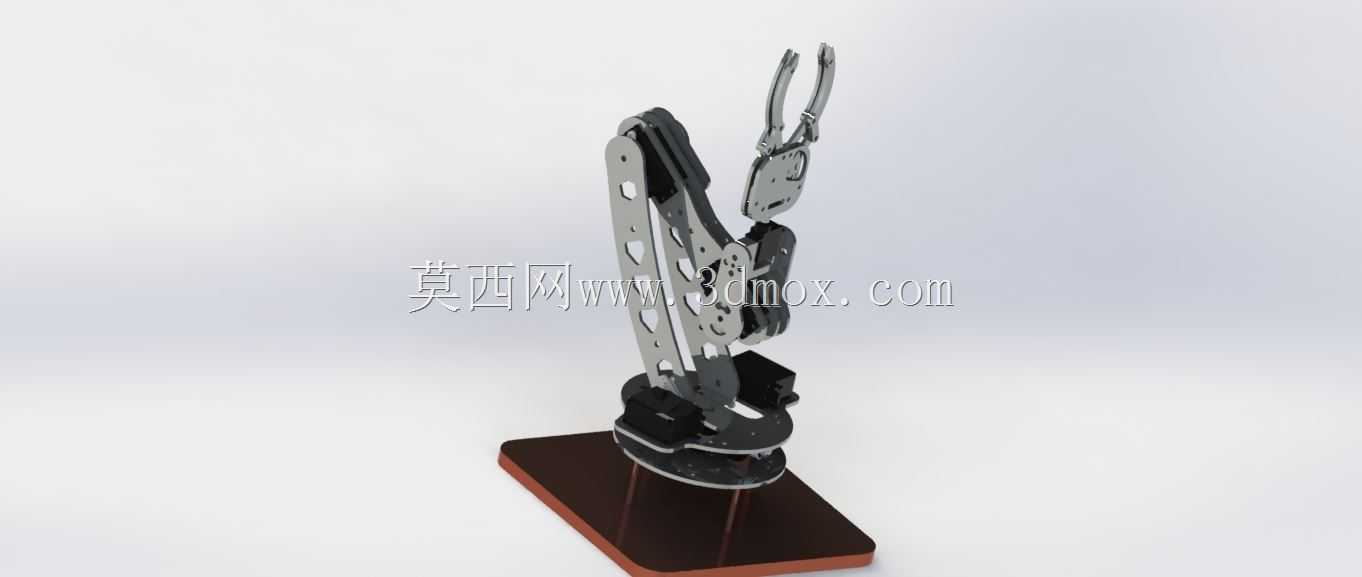

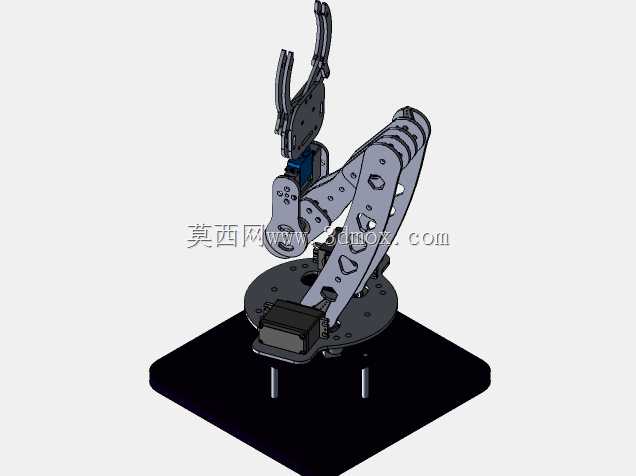

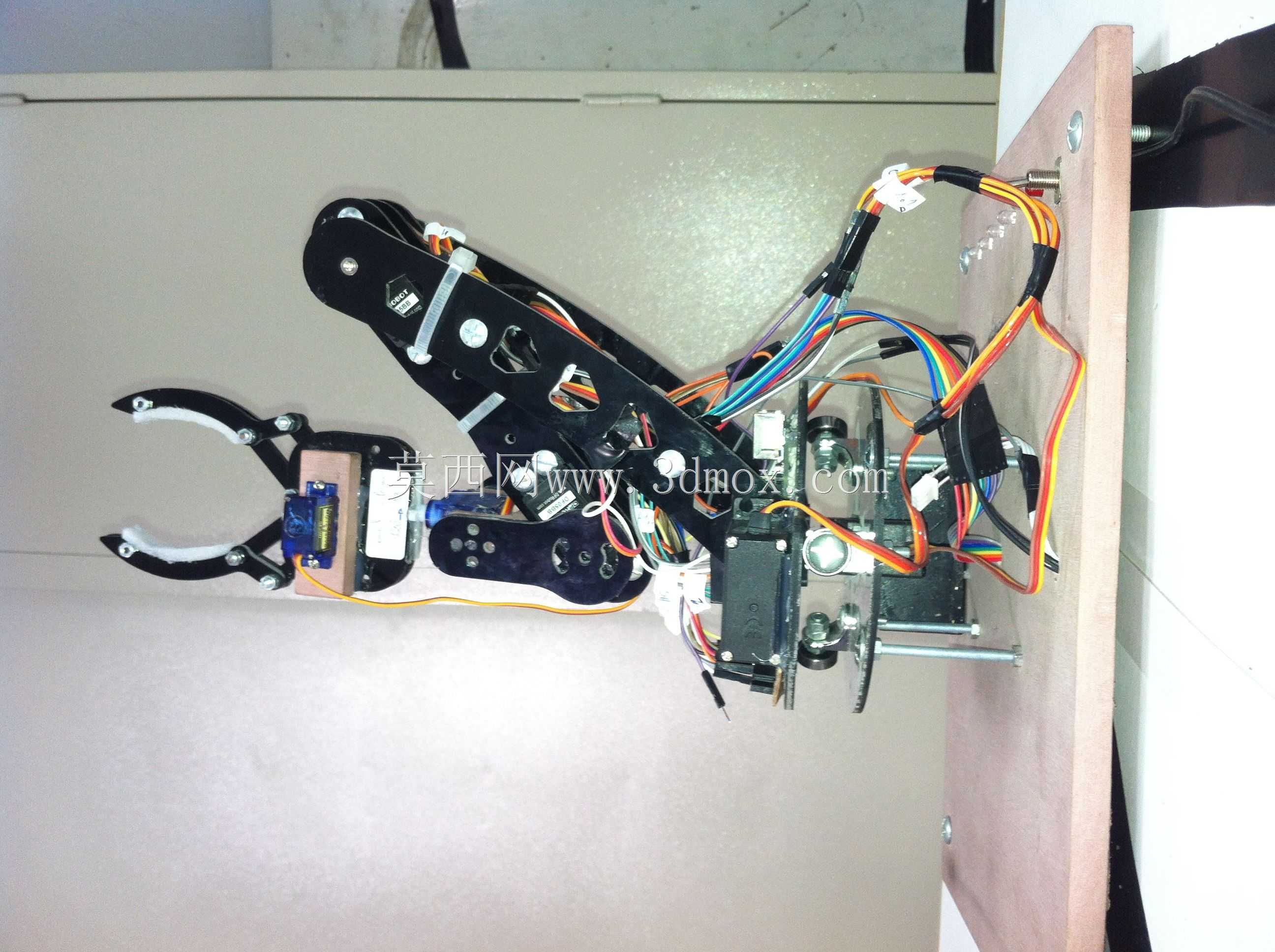

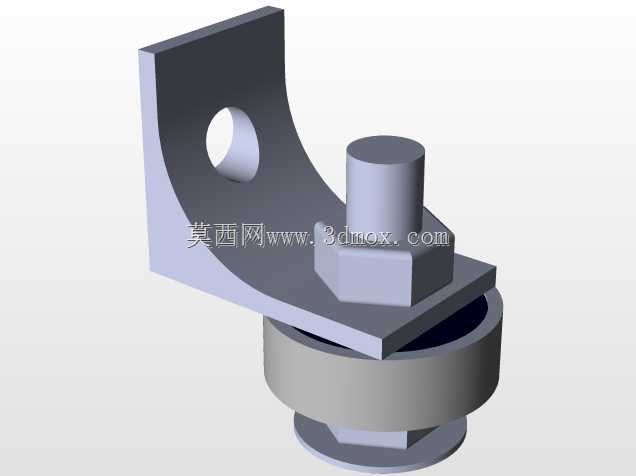

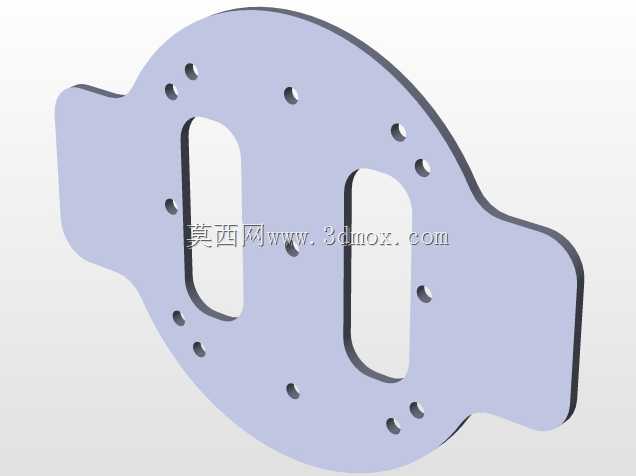

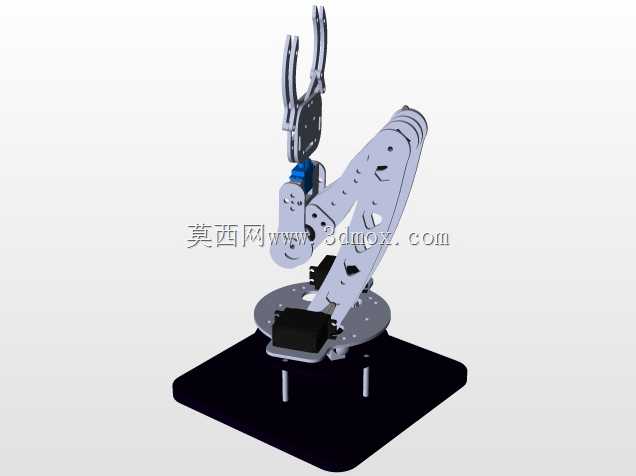

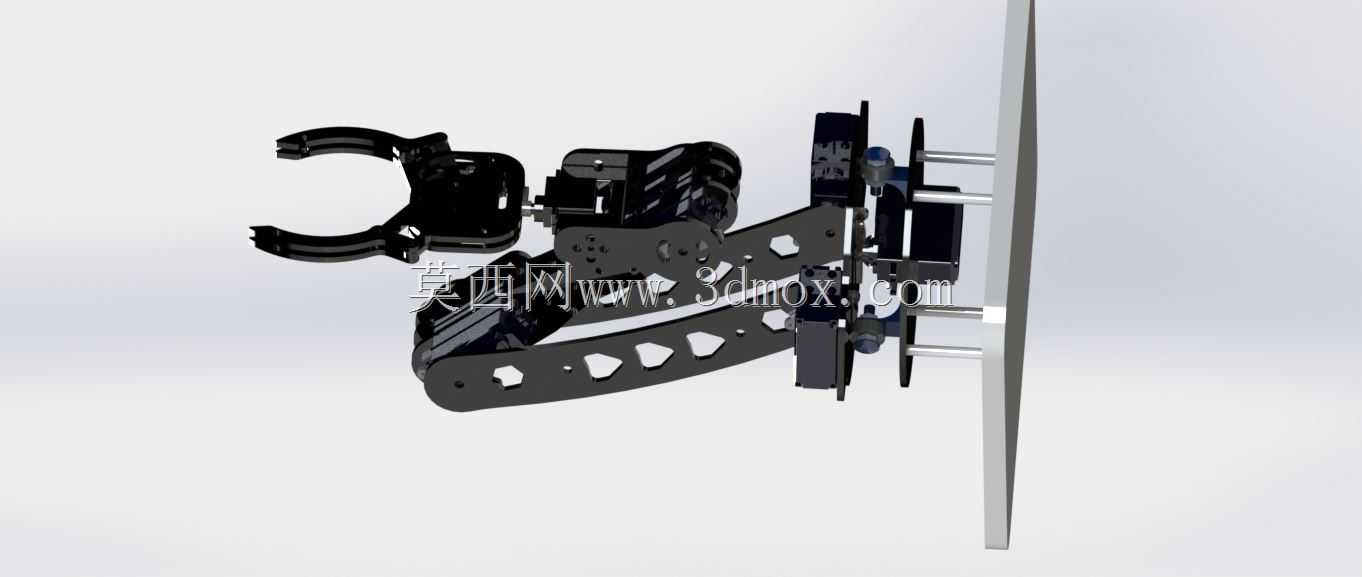

这款五轴夹持机械臂主要面向小型精密装配、实验室物料转运、教学实训演示等轻量化作业场景，可适配电子元器件分拣、小型工件上下料、实验样本移取等对操作精度与动作灵活性有要求的工作环节，能够在狭小作业空间内完成多自由度的姿态调整，替代人工完成重复性高、定位精度要求严的夹持搬运动作。从功能特性来看，该机械臂采用五轴串联关节布局，底座可实现水平方向360度回转，大臂、小臂关节分别负责俯仰角度调节，腕部设置两个旋转轴可调整末端夹爪的朝向与夹持角度，末端搭配的平行夹爪可适配不同外形的小型工件，夹持力度可通过关节传动参数调整，避免夹损易碎或薄壁工件。整体结构采用板材拼接式设计，各关节通过铰接结构连接，传动路径清晰，既保证了关节转动的灵活性，也兼顾了结构的刚性，作业过程中不会出现明显的结构形变影响定位精度。在设计思路上，这款机械臂优先考虑了轻量化与易装配性，所有结构件均采用平面板材加工成型，无需复杂的曲面加工工序，降低了加工制造成本，关节处的铰接点位经过反复校核，确保各轴转动时不会出现结构干涉，运动范围覆盖底座上方半球形作业区域，可满足常规桌面级作业的行程需求。安装边界方面，机械臂配备方形固定底座，可通过螺栓直接固定在工作台面或专用支架上，底座占地面积较小，不会占用过多作业台面空间，整机伸展后最大作业半径可覆盖桌面范围内的常规工位，安装时只需保证底座固定牢固、作业范围内无障碍物即可正常运行，无需额外搭建复杂的安装基座。关节处的限位结构可避免转动超程损坏传动部件，夹爪的开合行程经过优化，可兼容一定尺寸范围内的不同工件，无需频繁更换末端执行器即可完成多类型工件的夹持作业，整体结构紧凑，动作流畅，既可以作为自动化产线的小型执行单元使用，也可作为机械原理教学的演示载体，直观展示多轴串联机械臂的运动逻辑与结构组成。
