HC-SR04超声波测距模块结构设计

　　在嵌入式测距、小型智能设备避障的实际项目落地中，HC-SR04这类超声波测距模块是结构设计阶段经常需要整合的标准传感部件，很多做智能小车、简易测距装置、物料位检测工装的工程师，在做整机结构排布时，都需要精准掌握该模块的实体尺寸、安装点位与外部接口的位置关系，避免出现结构干涉、安装后探头朝向偏移导致测距数据失准的问题。从实际工程应用的场景来看，这类模块常被集成在小型移动机器人的前端防撞结构里，也会被固定在料仓侧壁做简易的物料高度检测，或是安装在自动门的感应区域做人员存在检测，不同的安装场景对模块的固定方式、探头外露尺寸都有不同的要求，这就要求在结构设计阶段，就把模块的完整实体特征还原清楚，而不是只靠 datasheet 上的平面尺寸做排布。

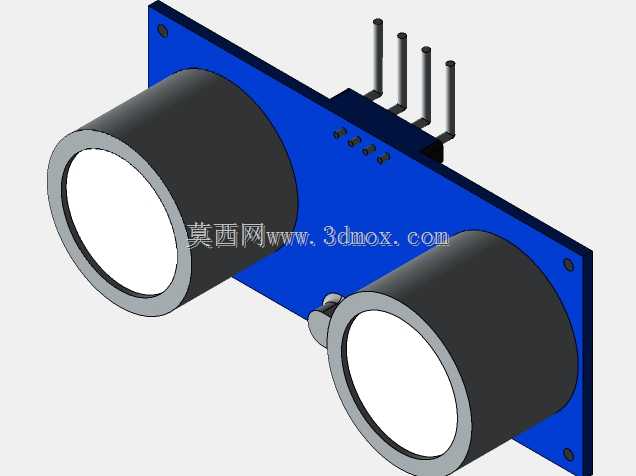

　　从模块本身的功能特性来看，它依靠两个超声换能器完成收发工作，一个负责向外发射40kHz的超声波束，另一个负责接收反射回来的回波，通过计算声波往返的时间差换算出前方障碍物的距离，这种工作原理决定了两个换能器的相对位置必须固定，不能在安装时出现挤压、偏移，否则会导致发射角和接收角出现偏差，直接影响测距的有效范围和精度。设计这个模块的三维结构时，首先要还原PCB基板的整体轮廓，基板上两个圆形换能器的安装孔位是核心定位基准，两个换能器的中心距、探出基板表面的高度都要和实物完全匹配，因为换能器的网面是声波收发的工作面，如果结构设计时给这个面预留的空间不足，或是安装后被其他结构件遮挡了网面的有效区域，会直接导致回波接收强度不足，出现测距跳点、无数据的问题。

　　模块顶部的排针接口位置也是结构设计需要重点关注的部分，四个排针分别对应电源、触发、回声、接地引脚，排针的探出高度、引脚间距要和标准2.54mm排针的尺寸完全一致，这样在整机结构里预留接线空间时，才能准确计算出接插件插装后的整体高度，避免出现上盖合模时压到接线端子的问题。PCB基板的两个对角位置设计了安装固定孔，这两个孔的孔径、孔位到基板边缘的距离是安装边界的核心参数，在做安装支架设计时，要注意固定螺丝的柱高不能超过基板背面元件的最高高度，防止螺丝拧紧后顶到板上的贴片元件，造成电路短路或者元件损坏。

　　从外形尺寸的边界来看，整个模块的最大外轮廓集中在两个换能器的圆形端面，这两个圆形部件的直径大于PCB基板的宽度，所以在做整机结构的开孔设计时，不能只按照PCB的宽度预留安装槽，必须给两个换能器留出足够的圆形过孔，过孔的边缘要和换能器的圆柱面保留0.2-0.3mm的装配间隙，方便安装时模块可以顺利推入，同时也要保证安装后换能器的网面和设备外壳表面基本齐平，既不能凹陷太多导致声波发射受外壳边缘遮挡，也不能凸出太多影响设备整体的外观平整度。另外要注意，模块背面的贴片元件有一定的高度，在设计安装位的沉台时，要给背面元件留出至少1mm的安全间隙，防止安装时基板受压导致背面元件贴到安装面上，出现磨损或者短路。

　　很多新手工程师在整合这个模块的时候，容易忽略探头前方的结构遮挡问题，比如在模块前方设计了格栅状的保护罩，格栅的筋条如果正好挡在换能器的中心轴线上，会把发射出去的超声波直接反射回来，导致模块一直检测到近距离的虚假障碍物，所以在做结构设计时，用三维模型做装配校验就显得尤为重要，可以直接在装配环境里模拟声波的发射锥角，检查前方结构是否存在干涉反射的问题。另外，模块的安装角度也需要通过三维结构做定位，一般要求两个换能器的中心轴线平行于水平面，不能出现仰角或者俯角，否则测距的基准面会出现偏移，导致实际检测的距离和目标距离出现偏差，在设计安装支架的时候，可以通过定位柱或者卡槽的结构，把模块的角度完全固定，避免装配时出现角度偏差。

　　在做物料检测的工装场景里，这个模块往往需要安装在料仓的顶部，垂直向下检测物料面的高度，这时候模块的安装固定方式就不能只用两个对角的螺丝锁附，最好在三维结构里设计对应的压块，把PCB基板的边缘压住，避免长期使用中因为震动导致螺丝松动，模块出现倾斜。同时要注意，料仓内的粉尘如果附着在换能器的网面上，会影响声波的收发效率，所以在这种场景下的结构设计，还可以在三维模型里匹配对应的防尘网安装槽，在不影响声波穿透的前提下，给换能器网面增加防尘保护。

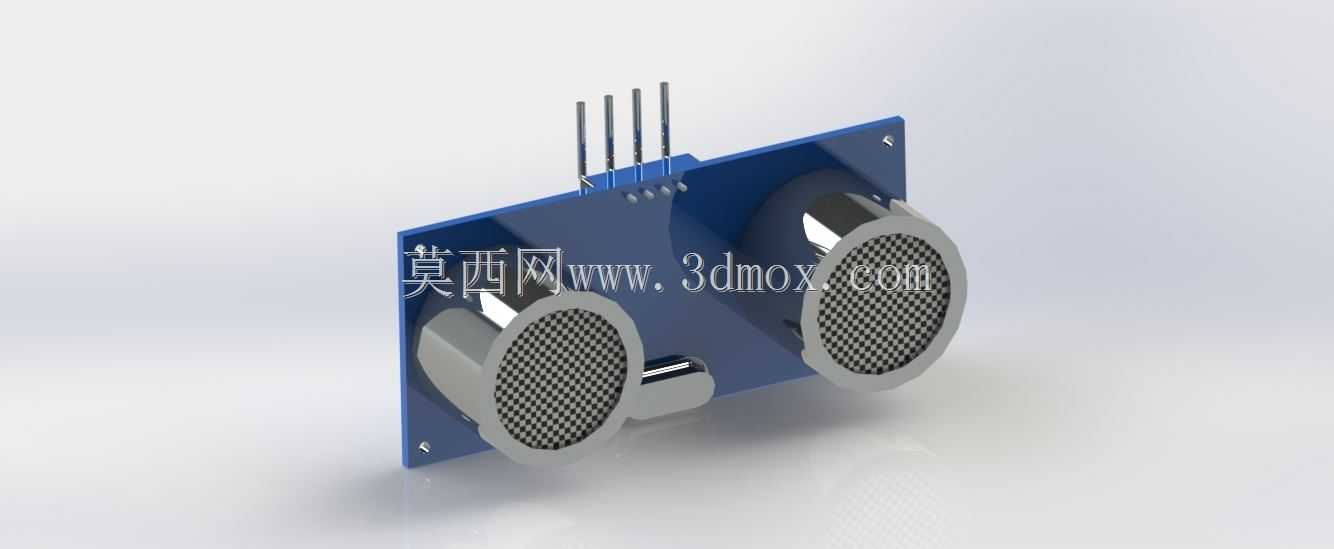

　　从结构建模的细节来看，换能器表面的网状结构不需要做完全写实的微孔建模，只需要还原网面的整体外观特征和直径尺寸即可，过细的微孔特征会增加整机装配的文件体量，拖慢工程软件的运行效率，只要保证关键的安装尺寸、外轮廓尺寸、接口位置和实物完全一致，就能满足结构设计、装配校验、安装支架开发的实际需求。排针部分的建模要注意引脚的长度统一，插装后的接插件配合位置要准确，方便后续做接线的走线空间模拟，避免走线和其他运动部件出现干涉。
