工业级微型气动振动执行元件结构设计

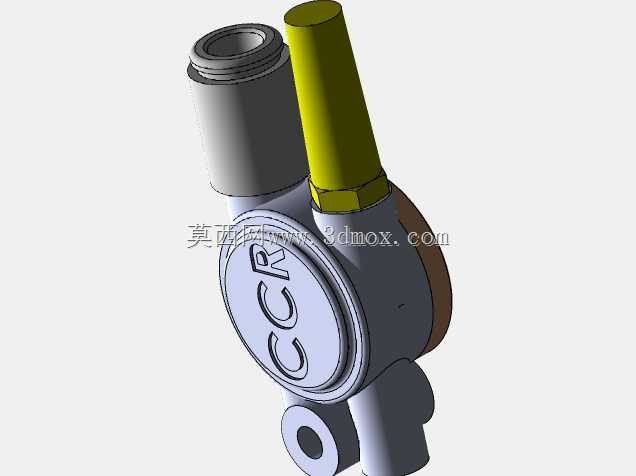

这类微型气动振动装置常被布置在料仓仓壁、小型物料输送轨道、精密筛分工位以及薄壁件焊接防应力工装中，依靠压缩空气驱动产生高频微幅振动，解决粉体物料架桥、细小工件卡滞、焊缝应力分布不均这类常规大规格振动器无法适配的窄空间工况问题。不同于电动振动器的电磁驱动结构，该元件采用无电机的纯气动结构设计，压缩空气从侧部进气接头进入壳体内部后，推动内置的偏心回转体做高速圆周运动，将气流动能直接转化为振动机械能，整体没有额外的电气布线需求，在有防爆要求的粉体加工、化工投料工位也能直接部署使用。从结构设计逻辑来看，壳体采用分体式装配结构，主体端盖与主壳体通过止口定位保证同轴度，端盖表面压制的标识区域既可以做品牌标识，也能在安装时作为周向定位的参考基准，避免安装后进气接头朝向偏差影响气管排布。侧部伸出的进气接头采用标准1/4英寸不锈钢推接式结构，无需额外套丝加工，配套常规气动软管就能直接插接，接头根部做了六角加强结构，安装时可以用开口扳手直接卡持拧紧，避免拧紧过程中壳体受力变形影响内部回转体的运动间隙。外壳采用尼龙材质注塑成型，相比金属壳体重量降低60%以上，安装时不会给薄壁料仓、轻型输送轨道带来额外的载荷负担，同时尼龙材质本身具备一定的阻尼特性，能够过滤掉振动过程中产生的高频尖锐噪音，改善车间作业环境。安装边界方面，主体下部预留的带孔安装耳可以直接穿螺栓固定在安装基面，不需要额外设计转接支架，整体径向尺寸控制在极小范围内，即使是宽度不足100mm的窄型输送轨道侧壁也能完成安装。在额定5.4bar工作气压下，装置振动频率可达20000次每分钟，振动力输出稳定，不会因为长时间连续工作出现电磁类振动器的线圈过热问题，适合在自动化生产线的连续作业工位长期运行。设计过程中对内部气路做了优化，进气口的气流导向结构可以让压缩空气直接作用在偏心轮的受力叶片上，减少气流紊流带来的能量损耗，同等气压下振动力输出比同规格常规产品提升15%左右，同时排气口做了内置消音结构，不需要额外外接消音器就能满足车间噪音管控要求。
