日本MAKITEC链条滚子动力输送辊筒

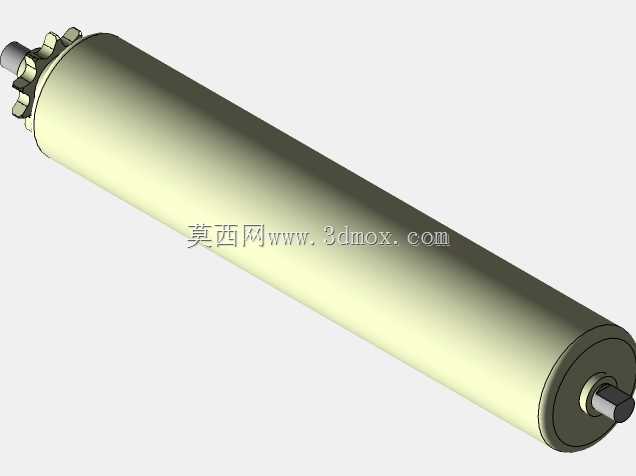

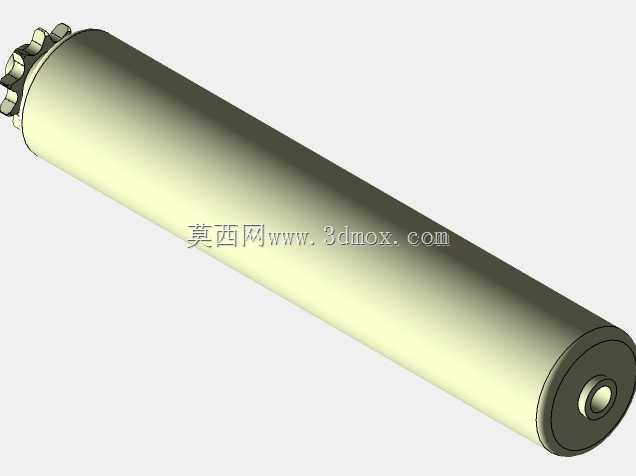

这款直径57mm、辊面有效宽度300mm的链条驱动式辊筒，主要适配轻载单元物料的辊道输送场景，常见于电商仓储分拣线、包装生产过渡段、轻型装配线的工件输送工位，作为单辊独立驱动或成组链传动的执行部件，依靠端部链轮啮合链条获得动力，带动辊面转动实现箱体、工装板、袋装物料的水平输送，相比无动力辊筒可实现定速输送、积放控制等功能，适配输送线的节拍化生产需求。

设计过程中优先考虑了链传动的啮合精度与辊体的动平衡表现，端部链轮采用适配RS41链条的10齿规格，建模阶段针对链轮与辊轴的配合段做了同轴度约束预留，辊体采用薄壁金属管结构，两端轴头做了台阶式设计，既可以适配冲压轴承座的压装需求，也能保证轴头伸出段与安装机架的孔位配合公差，安装时需注意辊筒两端轴头的同轴度偏差控制在0.1mm以内，避免链传动过程中出现跳齿、辊面跳动过大的问题。

从结构细节来看，辊体与端盖的连接采用过盈压装加周向点焊的常规工艺结构，建模时还原了轴端的卡簧槽、链轮定位台阶等细节，虽然当前建模未完全细化10齿链轮的全部齿形细节，但核心的安装配合尺寸、辊体外形边界、轴头伸出长度都按照实际选型样本做了1:1还原，可直接用于输送线的布局干涉检查、机架安装孔位的配做设计。

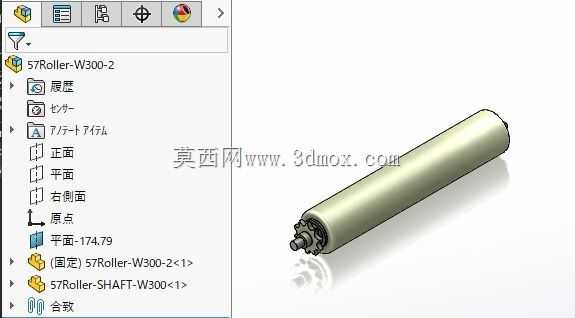

实际选型应用时，该款辊筒单辊额定承载约30kg，输送速度适配0.2-0.5m/s的常规输送节拍，相邻辊筒的中心距需根据物料底部支撑长度调整，一般保证物料底部至少有3支辊筒同时接触，避免输送过程中出现卡滞、物料倾斜的问题。链传动侧需预留张紧机构的安装空间，链条的下垂度控制在中心距的2%左右，保证传动平稳性的同时降低链轮与链条的磨损速度。建模过程中针对辊面做了圆柱度约束，避免长辊筒出现挠度变形的视觉误差，装配体层级下将辊体、轴、链轮做了分层管理，方便设计人员快速提取对应零件的尺寸参数做二次修改，比如调整辊面长度、更换链轮规格适配不同链条型号时，可直接修改对应特征参数，无需重新绘制整体结构。
