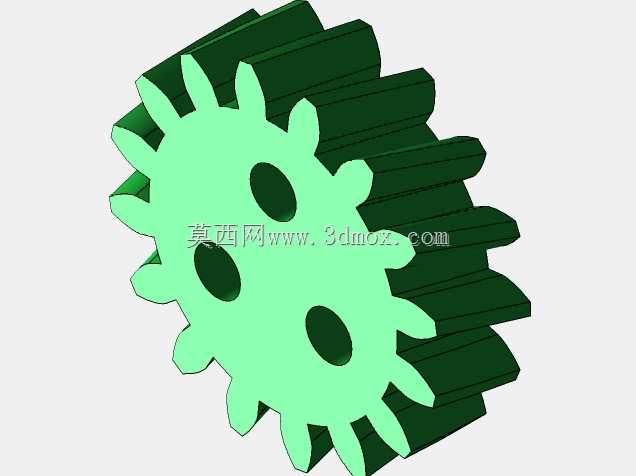

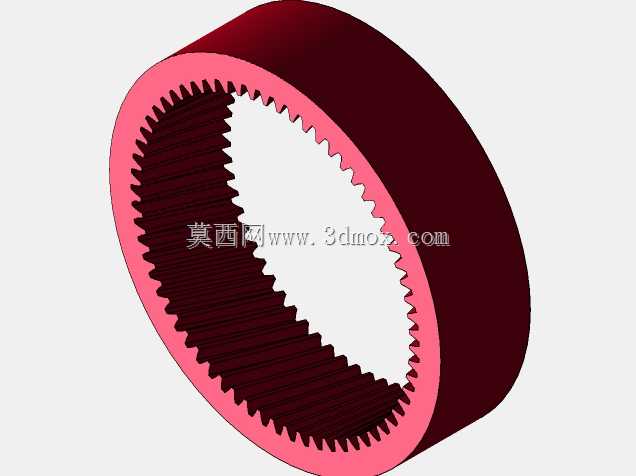

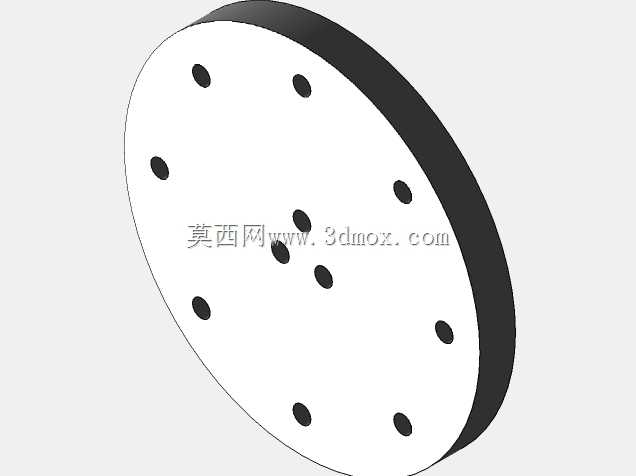

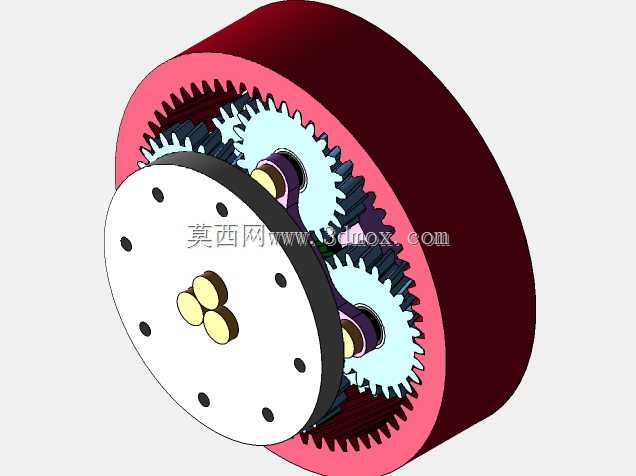

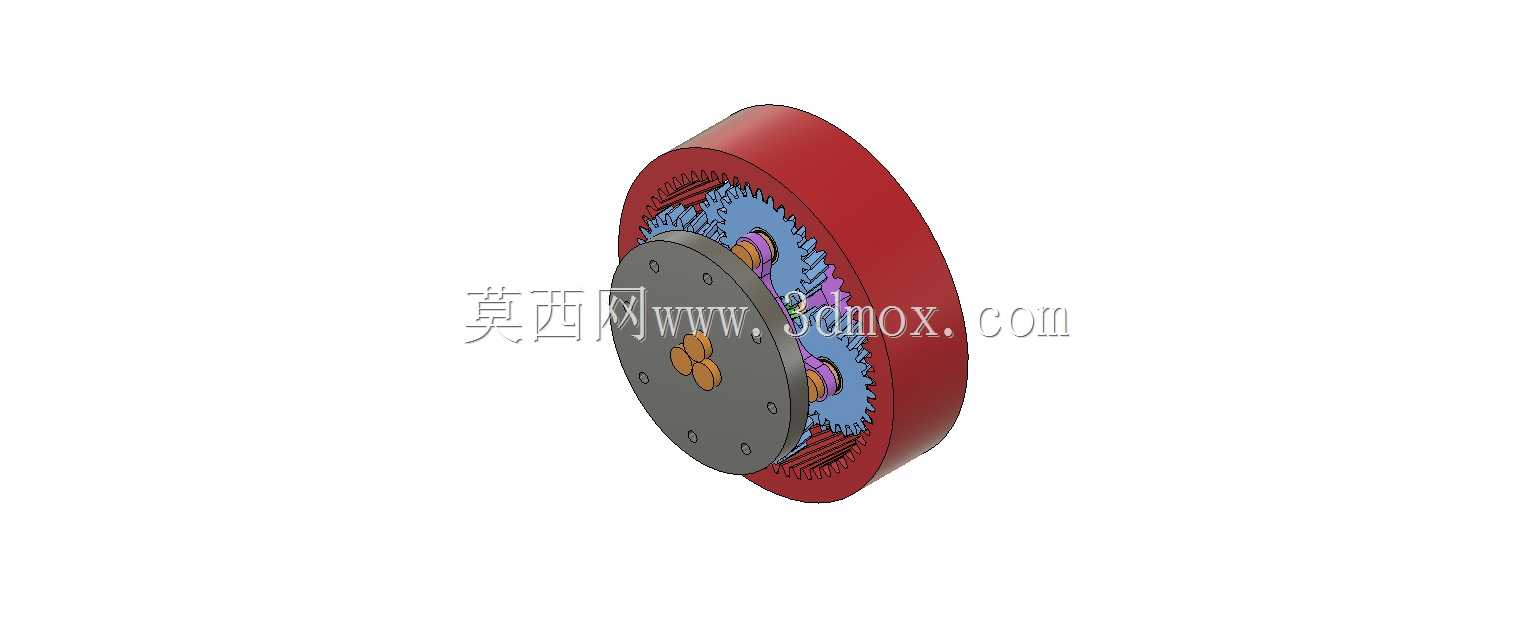

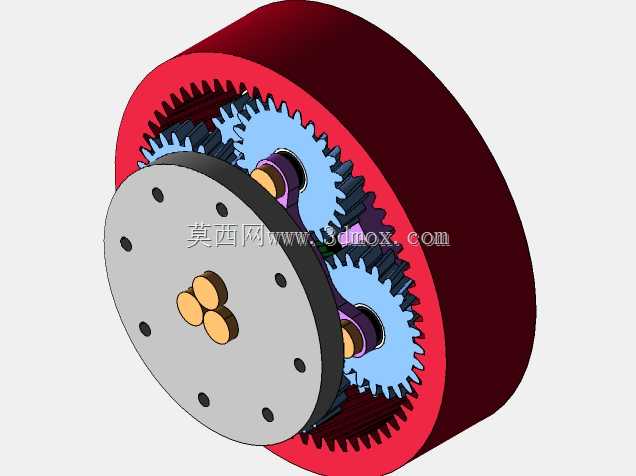

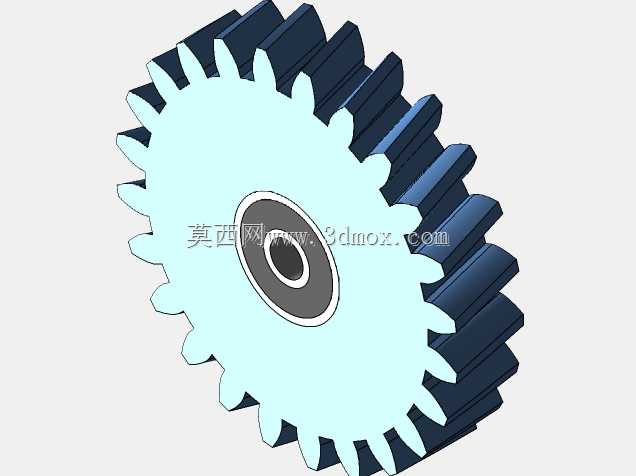

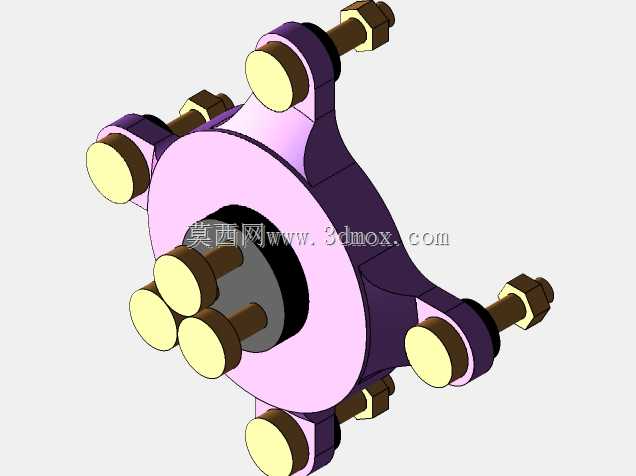

这套外摆线螺旋行星齿轮结构,核心传动比设定为1:25,属于大减速比紧凑传动方案,在对安装空间有严格限制、同时需要大扭矩输出的传动场景中具备独特应用优势。从结构布局来看,整套齿轮采用同轴排布设计,外圈为固定内齿圈,齿形采用外摆线螺旋齿廓,相比传统渐开线行星齿轮,啮合重合度更高,多齿同时啮合的特性让传动过程的载荷分布更均匀,运转时的冲击与噪音明显降低,适合对传动平稳性要求较高的精密传动工位。中间层均匀布置的行星轮同时与太阳轮、内齿圈啮合,螺旋齿的设计让轮齿啮合过程是渐进式接触切入、切出,避免了直齿传动啮合瞬间的刚性冲击,在中低速重载传动场景下能有效降低齿面磨损,延长整套传动组件的使用寿命。中心太阳轮作为动力输入端,与行星架配合输出减速后的大扭矩,行星架的安装定位孔采用均匀圆周排布,适配常规的传动轴连接尺寸,安装边界可根据配套设备的腔体尺寸做适配调整,不需要额外改动周边安装结构即可替换原有同规格减速组件。从设计思路上,这套结构跳出了传统行星齿轮多采用渐开线齿形的惯性思路,利用外摆线齿廓的少齿差传动特性,在单级传动下实现大减速比,省去了多级减速传动带来的结构冗余、传动效率损耗问题,单级传动效率可保持在较高水平,同时螺旋齿的引入弥补了纯摆线齿轮传动平稳性不足的短板。实际应用中,这类结构可适配小型自动化设备的回转驱动、精密输送工位的动力减速、小型工装夹具的扭矩放大单元,在安装空间局促无法布置多级减速箱的场景下,单组该行星齿轮结构即可满足大减速比的传动需求。齿圈采用外置环形结构,外侧可直接作为传动壳体的一部分,减少了额外的壳体包裹结构,进一步压缩整体径向尺寸,轴向尺寸也控制在较薄的范围内,适合扁平式安装的设备腔体。轮系的啮合间隙经过优化设计,回程间隙控制在较小范围,正反转切换时的空程误差小,可满足需要频繁正反转的精密传动工位使用需求,比如小型回转工作台的驱动、精密送料机构的动力传递等场景,都能通过这套结构实现稳定的动力传递。
- 全部评论(0)
- 模板大小 23.53 MB
- 售价 5金币
- 浏览次数
- 系统要求 STEP / IGES,STEP / IGES,Autodesk Inventor,Fusion 360,Rendering
- 软件分类 齿轮
