红外热成像测温模组AMG8833结构设计

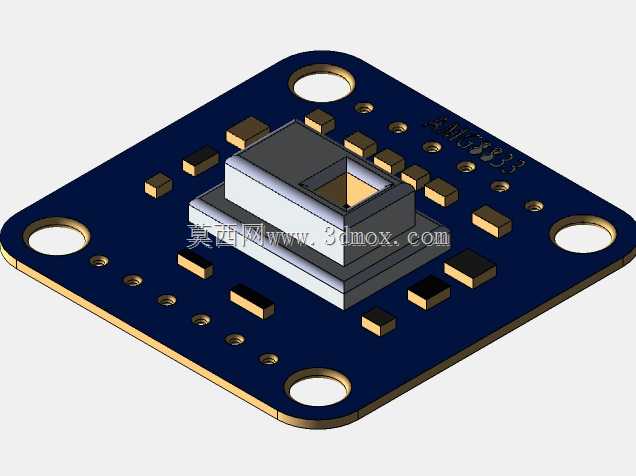

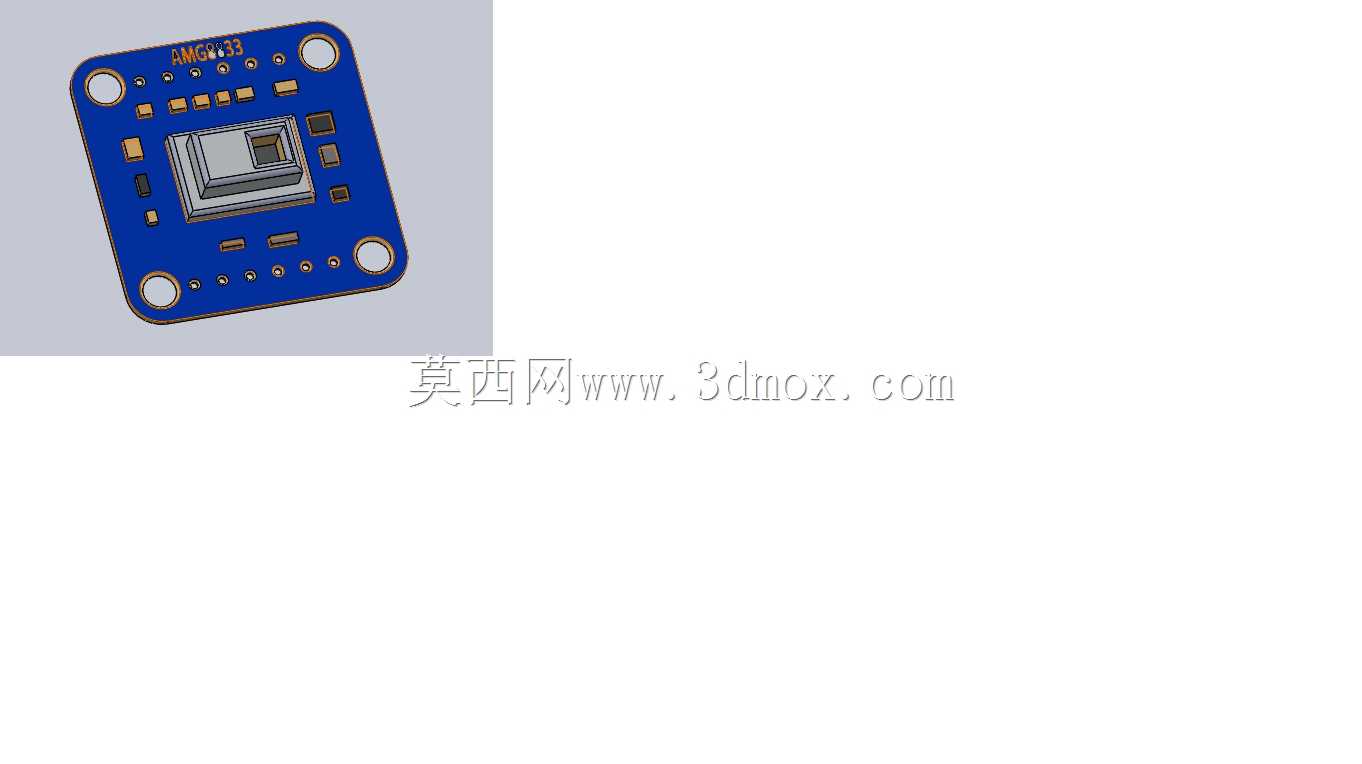

这款AMG8833红外热成像测温模组的结构设计，首先围绕嵌入式测温场景的安装适配需求展开，在做PCB布局时就充分考虑了狭小设备内部的安装边界，四个角预留的标准安装孔位适配M2规格的固定螺丝，能直接固定在各类便携测温设备、工业点位测温终端、智能家电的内部安装位上，不需要额外做转接支架，能大幅缩减整机装配的工序复杂度。从实际应用场景来看，这类模组常被集成在非接触式人体测温闸机、工业设备表面温度巡检节点、智能家居人体存在感应模块里，相比单点红外测温传感器，它能输出8*8阵列的温度场数据，不会因为单点测温的偏差出现误触发，也能识别小范围的温度异常区域，在设备过热预警、人员存在检测、环境温度分布采集的场景里适配性很强。设计过程中，核心的红外传感芯片被布置在PCB板的中心位置，周边的阻容元件按照信号流向做分层布局，模拟信号回路和数字通讯回路做了物理分隔，减少信号串扰对测温精度的影响，板载的滤波电容紧贴芯片电源引脚布置，能有效抑制供电端的纹波干扰，保证测温数据的稳定性。模组的整体外形为正方形结构，板边没有突出的接插件，整体厚度控制在较低水平，能嵌入到厚度仅10mm左右的超薄设备外壳内，安装时不需要在外壳上预留过大的开孔，仅需在对应红外传感芯片的位置预留红外透射窗口即可，窗口尺寸匹配芯片的视场角范围，不会遮挡测温视野。从结构可靠性角度考虑，PCB板采用标准FR-4基材，板厚选用1.6mm的常规规格，兼顾结构强度和轻量化需求，四个安装孔位做了金属化包边处理，反复拆装螺丝也不会出现孔位基材破损的问题，板上所有元件都采用贴片封装，没有直插元件的突出引脚，不会在安装时和设备内部的其他结构件产生干涉。在做结构适配时，还要考虑模组的工作温度范围，周边预留的散热间隙能保证芯片长时间工作时的热量及时散出，不会因为自身积温导致测温基准出现漂移，通讯接口的焊盘位置布置在板边，方便后续焊接排线连接主控板，排线走线方向可以根据整机内部空间选择上接或者下接，不会因为走线方向问题占用额外的安装空间。
