MLX90640红外热成像测温传感模组结构设计

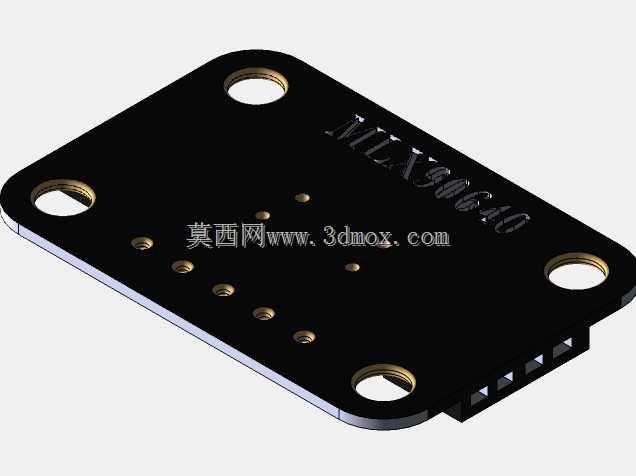

　　在工业设备状态监测、消费电子热成像排查、小型巡检机器人环境感知这类场景里，非接触式的阵列测温需求一直存在，MLX90640这类红外阵列传感模组的结构设计，直接决定了它在各类设备上的适配性与长期运行稳定性。做这个模组的结构设计时，最先要考虑的是光学视场的无遮挡问题，红外镜头的通光路径不能被PCB板上的接插件、安装结构干涉，所以镜头座采用了下沉式定位设计，镜头凸出于PCB安装面的高度经过反复校核，既保证32*24阵列的测温视场完全覆盖，又不会因为镜头突出过多导致运输、装配过程中磕碰损伤镜头镀膜。PCB板的外形采用带安装耳的异形切边设计，四个安装孔位分布在板体对角位置，孔内嵌入了铜质衬套，避免螺丝锁附时应力集中导致PCB板变形翘曲，

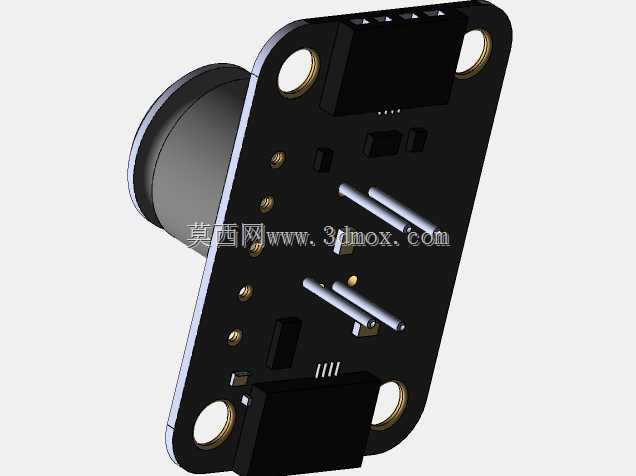

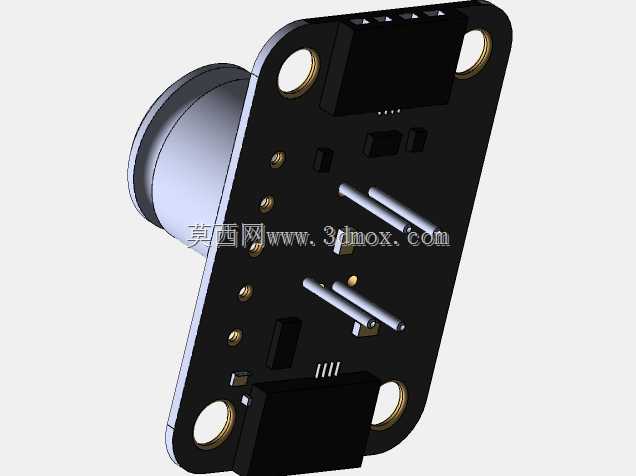

　　要知道红外测温芯片对板体形变带来的应力偏移非常敏感，哪怕是微米级的形变都可能导致测温零点漂移，所以安装孔的衬套高度、压入深度都做了公差约束，锁附后板体平面度控制在0.1mm以内。板上的排针接插件采用了侧置布局，没有布置在镜头的同侧，一方面是避免接插件的走线、焊点遮挡视场，另一方面是方便模组嵌入到设备壳体内部时，排线可以从侧面引出，不会额外增加模组的正面安装厚度，整个模组的正面最大厚度控制在12mm以内，适配大部分手持设备、小型巡检终端的内部安装空间。板上的电源滤波电容、信号调理元件都布置在镜头的背侧区域，并且做了高度分区，最高的元件高度不超过镜头座的基准面，这样在做整机装配时，模组背面可以直接贴合设备内部的定位凸台，

　　不需要额外预留元件避让空间，大幅降低整机结构的设计难度。安装孔的中心距做了标准化设计，兼容市面上常见的红外传感模组安装孔位，替换原有模组时不需要重新加工设备壳体的安装位，降低选型替换的成本。考虑到这类模组经常会用在有一定温湿度变化的工业现场，镜头与PCB板的衔接处做了密封槽设计，可以适配薄型密封圈，避免粉尘、水汽从镜头缝隙进入板卡区域，影响元件长期运行的可靠性。接插件的引脚定义做了防呆设计，排针的第一个引脚位置做了方形焊盘标识，装配时不会出现插反的问题，减少生产装配时的出错概率。板体的边缘做了圆角处理，没有尖锐的直角毛刺，避免装配时划伤操作人员或者划破内部连接线束。在做结构校核时，重点模拟了螺丝锁附的应力分布，

　　把安装孔周边的走线做了避让，避免锁附应力导致线路断裂，同时对板上的发热元件做了热分布模拟，确保板上元件的自发热不会传导到红外测温芯片的感应区域，减少自发热带来的测温误差。整个模组的外形没有多余的装饰结构，所有结构特征都服务于安装便利性、测温稳定性与装配可靠性，不管是集成到手持热像仪、工业在线测温点位，还是嵌入到智能家居的人体感应测温设备中，都能快速适配，不需要做过多的结构修改。
