基恩士SZ-01S安全激光扫描仪结构

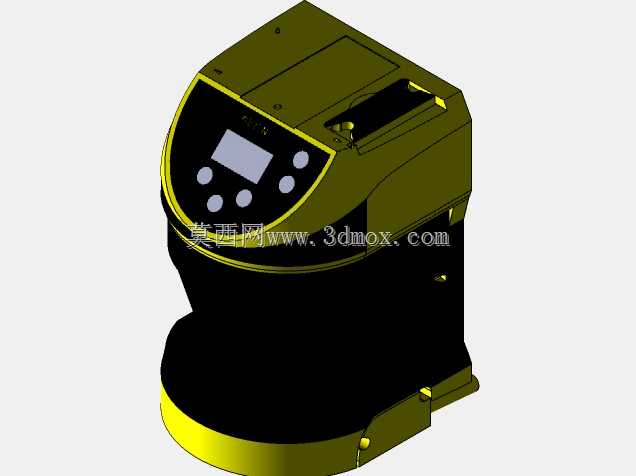

这款安全激光扫描仪的三维结构还原，完全贴合工业现场安全防护的实际选型与安装需求，从结构设计层面还原了设备在产线防护场景中的适配逻辑。在汽车焊装线、自动化装配工作站、物流分拣线的危险区域边界，这类设备承担着入侵检测的核心作用，当人员或异物进入预设的防护区域时，可快速输出安全信号切断设备动力源，避免机械伤害事故发生，是工业现场安全回路里的核心检测部件。从结构设计来看，设备主体采用上下分层的紧凑布局，下部为扫描旋转机构的容纳舱，圆弧过渡的底部边缘适配270度的扫描视场角，避免结构件遮挡激光扫描路径，底部预留的安装定位凸台与固定孔位，匹配工业现场常用的支架安装、地面直接安装两种方式，安装基准面的平面度公差在建模时做了对应还原，能保证安装后扫描平面的水平度符合检测要求。上部的操作交互区域做了内凹式的面板设计，显示屏与操作按键嵌入弧形面罩内，既避免现场作业时的磕碰损伤，也符合操作人员站立操作时的视角习惯，面罩与主体壳体的接缝处做了阶梯式的止口结构，对应工业场景下的防尘防水需求，能适配车间多尘、偶尔有切削液飞溅的使用环境。设备侧面预留的电气接口位置做了下沉式的防护槽，接线后线缆可顺着槽位走向固定，避免线缆拖拽造成接口松动，整体外形的边角全部做了圆角钝化处理，没有尖锐突出结构，既符合工业设备的安全设计规范，也能减少设备搬运安装过程中的磕碰掉漆问题。在实际产线布局中，这类扫描仪的安装高度通常在离地面100-300mm区间，模型还原的外形尺寸边界，能帮助结构设计人员在做产线三维布局时准确预留安装空间，提前排查扫描路径上的固定立柱、设备突出部件等遮挡物，避免现场安装后出现检测盲区。设备的配色分区也对应了实际产品的功能标识，下部的黄色警示圈是扫描区域的视觉提示，能让现场人员直观识别设备的检测范围边界，上部的深色操作区弱化了交互面板的视觉突兀感，整体结构没有多余的装饰性特征，所有外形设计都服务于功能实现与现场安装的实用性需求。
