一阶倒立摆实验教学装置结构设计

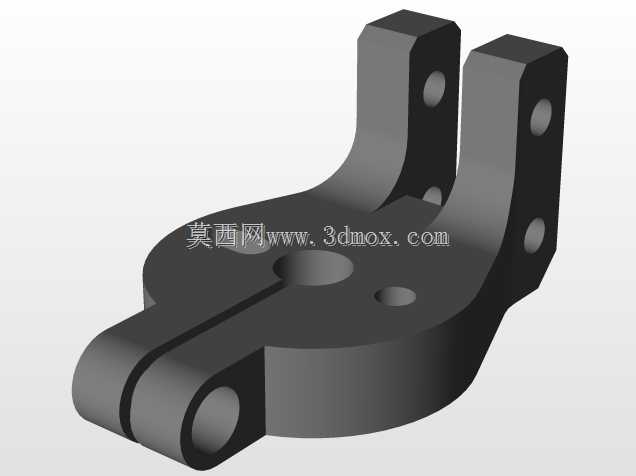

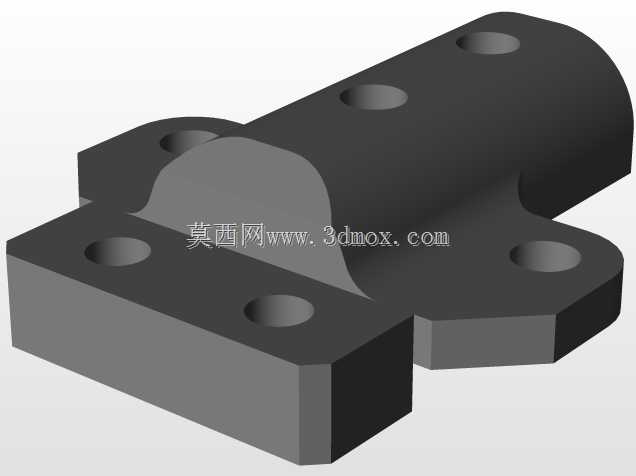

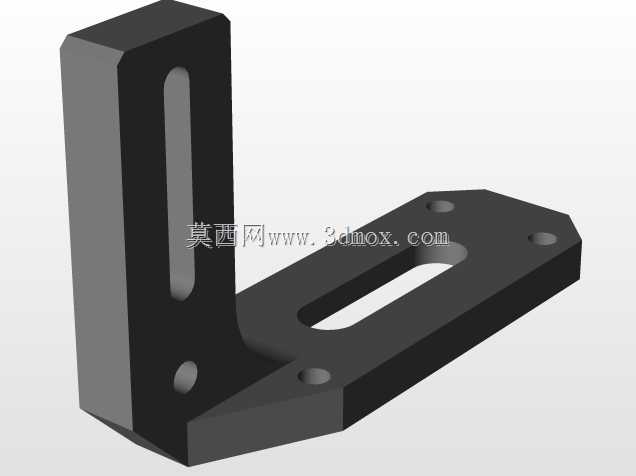

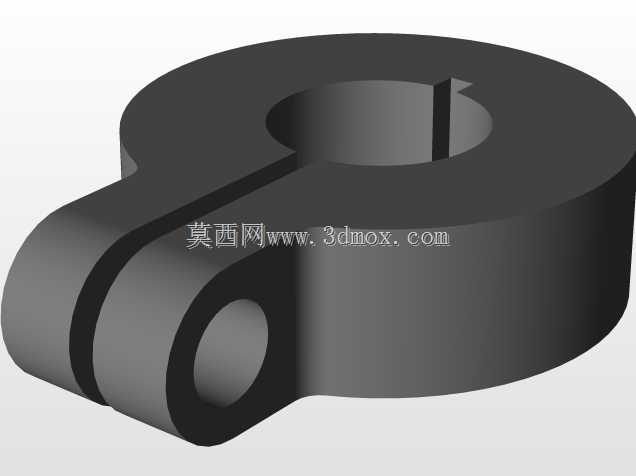

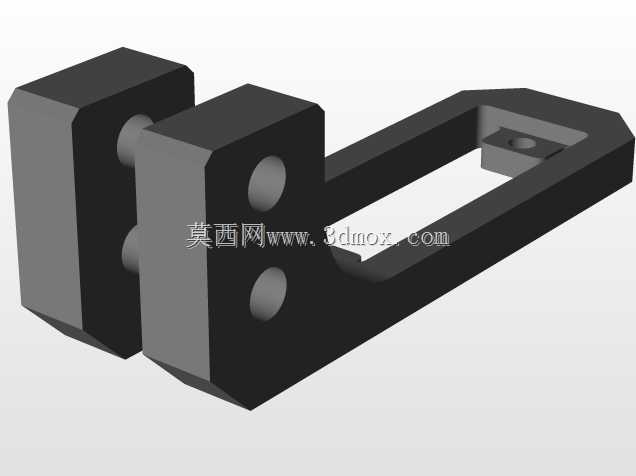

这套倒立摆结构主要面向高校自动化、机械工程专业的控制原理实验场景，可作为经典控制理论、现代控制算法验证的实物载体，帮助学习者直观理解不稳定系统的平衡控制逻辑，也可用于伺服驱动、姿态检测模块的性能测试环节。从结构组成来看，整套装置分为底部安装基座、铰接摆动支座、垂直摆杆、摆杆限位组件几个核心部分，底部支座采用带安装孔的板式结构，可直接固定在实验台台面上，安装孔位预留了足够的调节余量，适配不同规格的实验台T型槽间距，基座整体重心偏低，能够抵消摆杆摆动过程中产生的倾覆力矩，避免装置运行时出现晃动。铰接支座部分采用双侧轴承支撑结构，摆杆的回转轴穿过轴承内圈，转动阻尼控制在极低区间，减少机械摩擦对控制精度的干扰，支座侧面预留了编码器、伺服驱动模块的安装位，可直接配套角度检测、动力输出组件，不需要额外设计转接结构。垂直摆杆采用轻质高强度金属材质，杆身做了等直径设计，沿长度方向质量分布均匀，降低建模过程中的质量偏心补偿难度，摆杆上配置了两个可调节位置的限位环，可根据实验需求调整摆杆的有效摆动长度，适配不同控制难度的实验项目，限位环采用紧定螺钉固定，调整位置时不需要完全拆解摆杆结构。设计过程中优先考虑了运动边界的安全性，摆杆的最大摆动角度做了机械限位，避免摆杆倾倒幅度过大碰损周边的检测元件，基座与铰接座之间采用定位销加螺栓的连接方式，装配时可快速保证回转轴的水平度，减少安装调试的工作量。整套结构的运动副全部做了耐磨处理，长期反复摆动实验也不会出现明显的间隙增大问题，各零部件的装配公差按照精密实验设备的要求设定，既保证转动灵活性，又不会出现多余的窜动影响控制效果。在实际使用场景中，这套结构可直接搭配开源控制板、伺服电机、角度传感器搭建完整实验平台，不需要对主体结构做二次改造，摆杆顶端可根据实验需求加装不同质量的配重块，模拟不同负载下的系统平衡特性，为控制算法的参数调试提供可靠的机械基础。
