小型机器人用橡胶胎面蓝色辐条行走轮

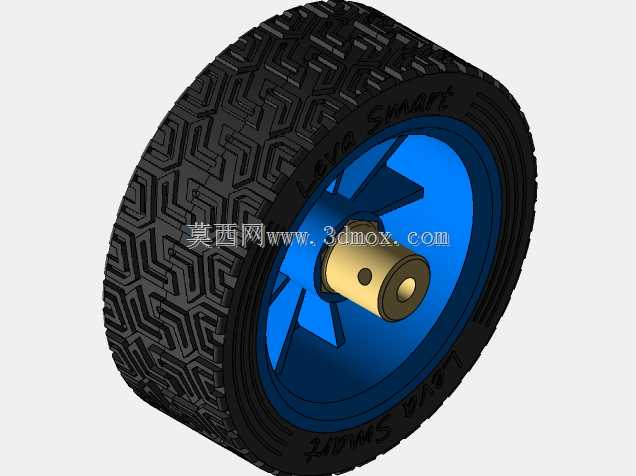

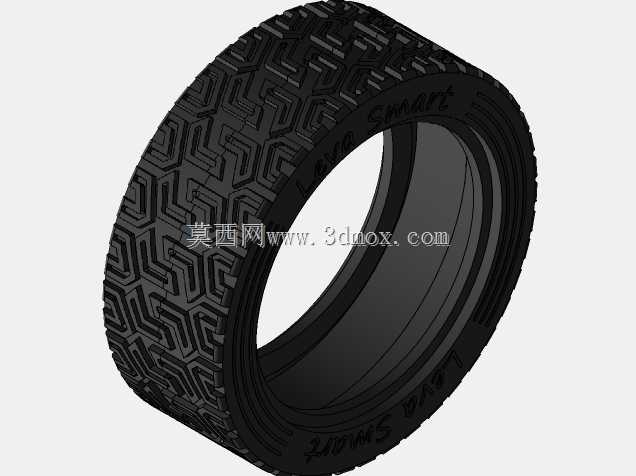

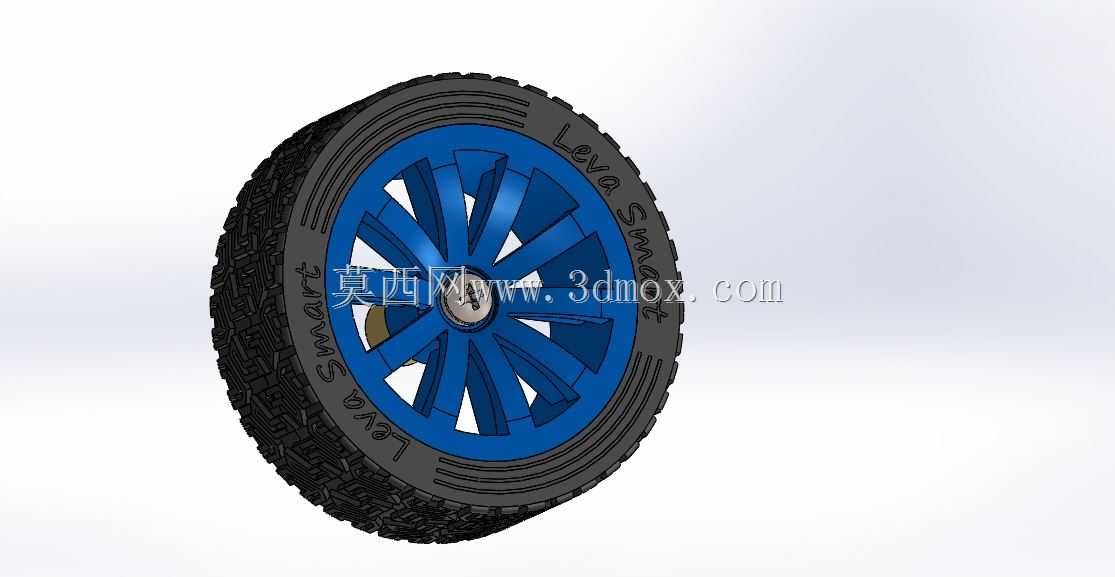

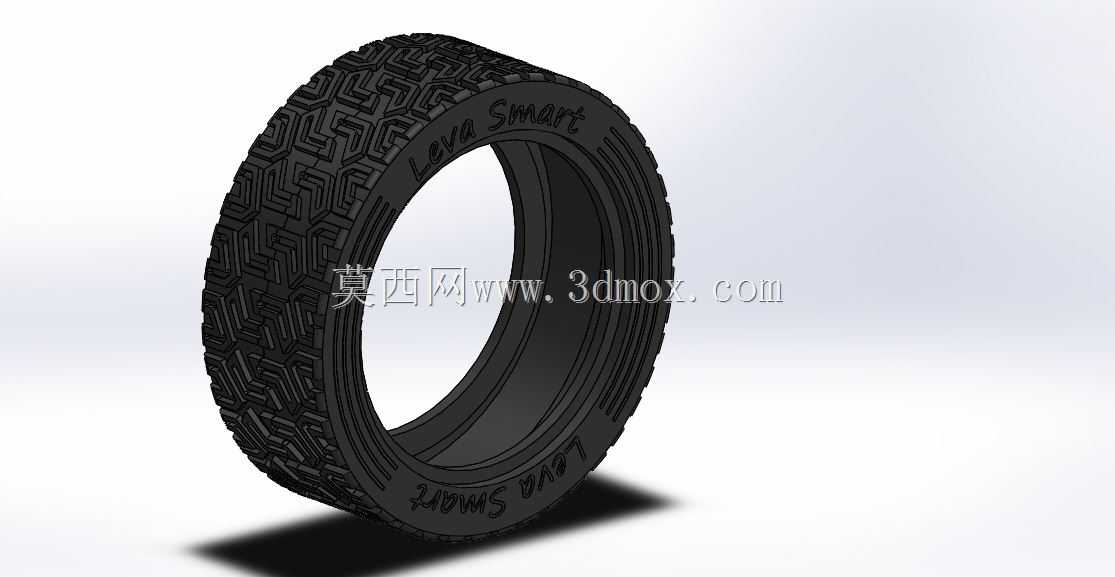

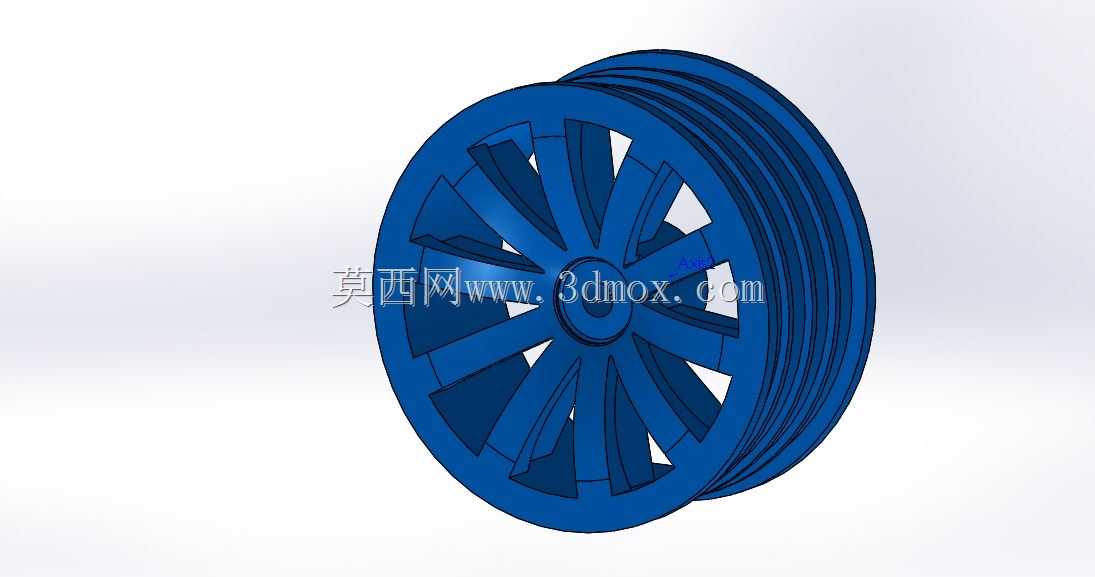

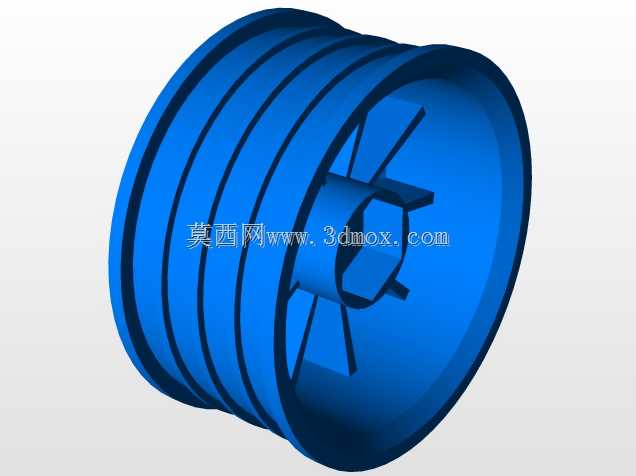

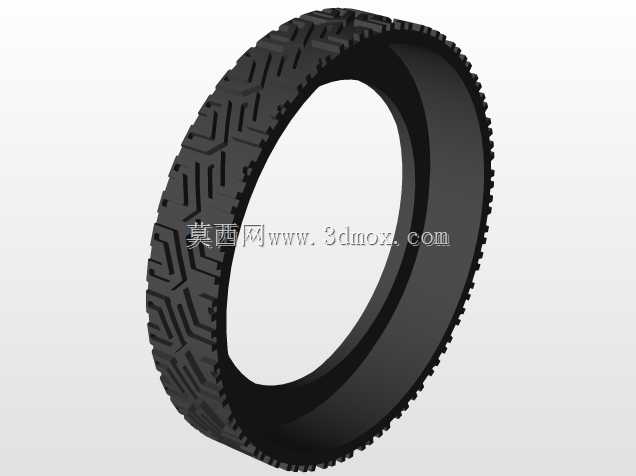

这款行走轮主要面向小型教育机器人、桌面巡检机器人、小型AGV搬运单元等轻量化移动设备的行走机构配套使用，在室内平整地面、实验台台面、轻型仓储环氧地坪等场景下均可适配，能够为设备提供稳定的行走支撑，同时兼顾一定的地面摩擦力与运行静音表现。从结构设计来看，轮体采用分体式结构设计，外层为带防滑纹路的橡胶胎面，胎面表面模压有连续的块状防滑花纹与周向导流槽，既可以在干燥硬质地面提供足够的抓地力，避免设备启停、转向时出现打滑偏移，也能在遇到少量地面浮尘、细碎杂物时通过纹路槽排出异物，维持轮面与地面的有效接触面积，减少行走过程中的颠簸跳动。内层轮毂采用多辐条对称式结构，十根辐条沿轮毂中心均匀放射排布，既能够在保证轮毂结构强度的前提下减少材料用量、降低轮体整体自重，也可以通过辐条之间的镂空区域提升轮体转动时的空气流通性，长时间连续运行时不会因为轮体密闭结构积聚热量。轮毂中心设置有标准的轴孔安装位，可适配常规小型驱动电机的输出轴径，安装时仅需通过轴端顶丝或者轴套锁紧即可完成固定，无需额外定制复杂的连接转接件，能够大幅缩短移动底盘的装配调试周期。轮体的整体直径为68毫米，轴向宽度为25毫米，安装时需要注意预留的轴向空间不小于27毫米，径向转动空间不小于72毫米，避免轮体转动时与底盘支架、传感器安装座等周边结构发生运动干涉。胎面橡胶材质选用中等硬度配方，邵氏硬度控制在60-65度区间，既不会因为硬度过高导致地面附着力不足、行走噪音过大，也不会因为硬度过低导致轮体承重后形变量过大、转动阻力升高，单轮额定承重可达到2千克，能够满足多数自重5千克以内的小型移动机器人的使用需求。在实际选型搭配时，可根据设备的驱动布局选择两驱或者四驱配置，搭配对应规格的直流减速电机即可实现稳定的行走动作，转向时可通过差速控制完成转向动作，无需额外设置转向机构，能够有效简化移动底盘的整体结构复杂度。轮毂的辐条结构经过受力优化，每根辐条的截面采用渐变厚度设计，靠近轮缘位置厚度稍薄，靠近中心轴座位置厚度逐步增加，能够均匀分散轮体承重时的结构应力，避免长期承重后出现辐条变形、轮毂开裂等问题，提升轮体的整体使用寿命。胎面与轮毂之间采用过盈压装配合，配合面设置有周向防滑凸棱，能够避免轮体长时间正反转切换后胎面与轮毂之间出现相对滑动，保证动力传输的稳定性，即使在频繁启停、快速转向的工况下也不会出现胎面脱层、打滑空转的情况。
