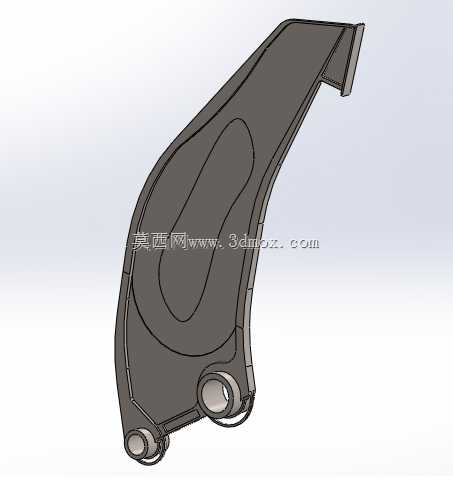

带有限元分析结果的轻量化机械臂结构

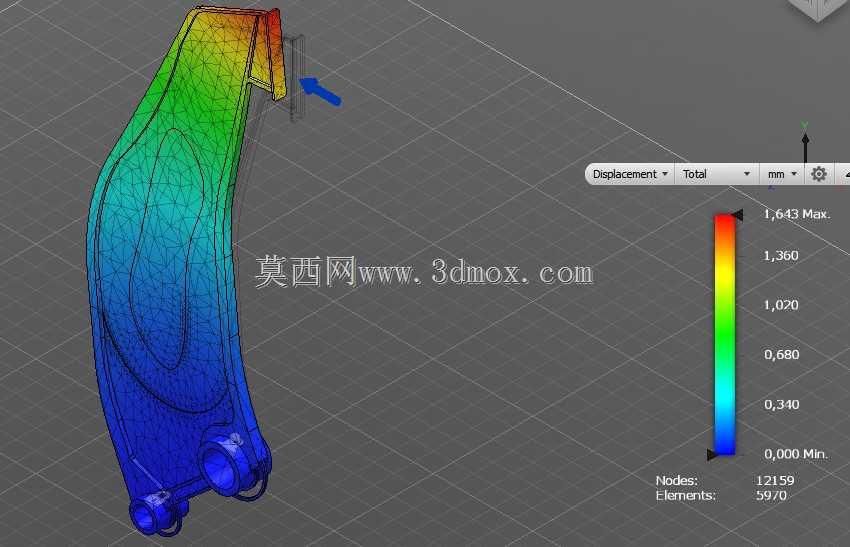

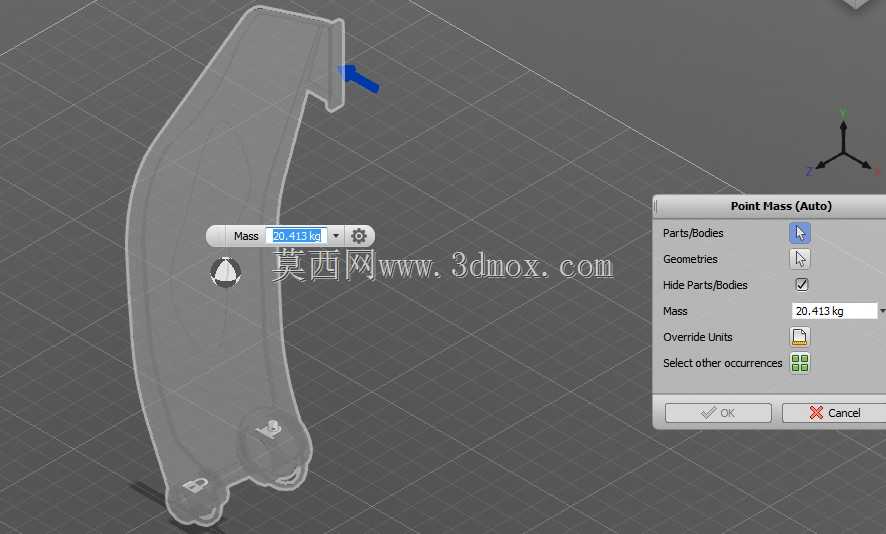

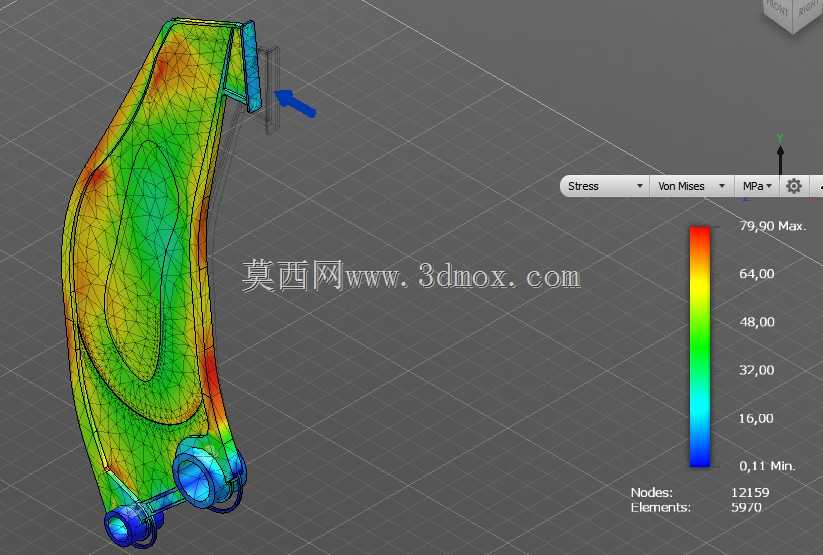

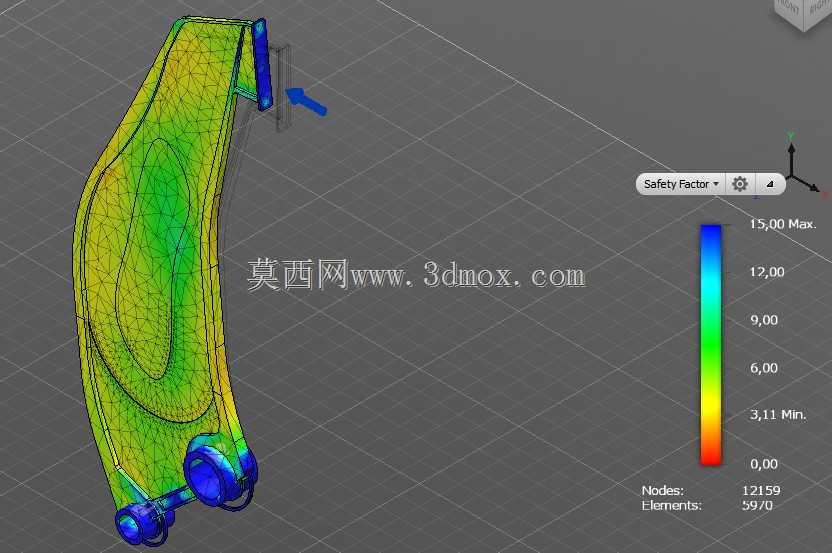

这款机械臂结构主要面向轻载工业搬运、工位上下料、小范围分拣作业场景，适配3C电子装配、小型零件周转这类对末端负载与动作精度有均衡要求的工位，可直接集成到桌面级自动化工作站、小型流水线侧部取放单元中，替代人工完成重复性的往复取放动作，降低人工重复操作的劳损风险。从结构设计逻辑来看，这款臂体采用了流线型的变截面构型，没有沿用传统矩形截面臂的冗余材料布局，在铰接安装位做了局部加厚补强，臂身中段通过拓扑优化挖除了非受力区域的多余材料，在保证整体刚性的前提下控制了自身重量，能有效降低关节驱动端的惯量负载，提升臂体动作的响应速度，减少启停过程中的抖动幅度。从安装边界来看，臂体两端的铰接孔位同轴度做了严格控制，下端铰接位适配标准回转关节的安装法兰尺寸，上端可直接匹配标准末端执行器的连接接口，安装时不需要额外做转接件加工，可直接与同规格的谐波减速关节、伺服驱动单元装配，整体装配公差控制在常规工业机械臂的通用精度范围内，不需要额外做配磨修配。设计阶段同步完成了有限元仿真校核，对应额定负载工况下的应力分布、变形量与安全系数都做了完整验算，臂身应力集中区域主要集中在两端铰接的连接位置，这部分区域通过圆弧过渡、局部壁厚增加的方式分散了应力，避免了直角结构带来的应力突变问题，臂身中段的变形量控制在满足末端定位精度的范围内，不会因为臂体挠曲影响末端执行器的动作准确性。在实际应用中，这款臂体的自重控制表现较好，不会给关节驱动单元带来额外的负载负担，可适配功率更小的驱动组件，降低整套设备的制造成本与运行能耗，流线型的外壁结构也减少了臂体动作过程中的风阻，在高速往复动作时不会因为外形棱角产生额外的气流扰动，适配洁净车间内的作业要求，不会因为气流紊流带起工位周边的细小碎屑。
