树莓派4专用可3D打印散热外壳结构

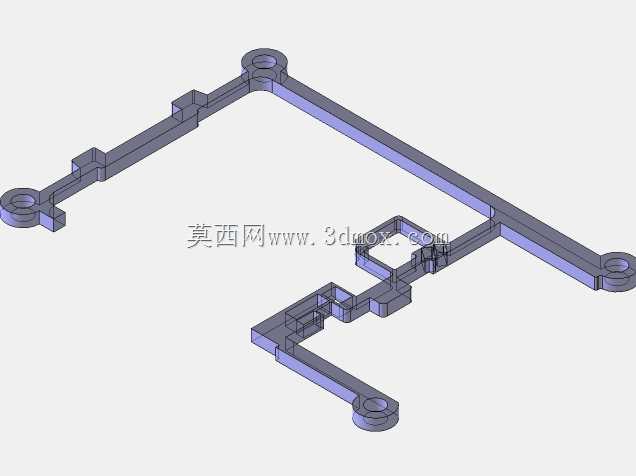

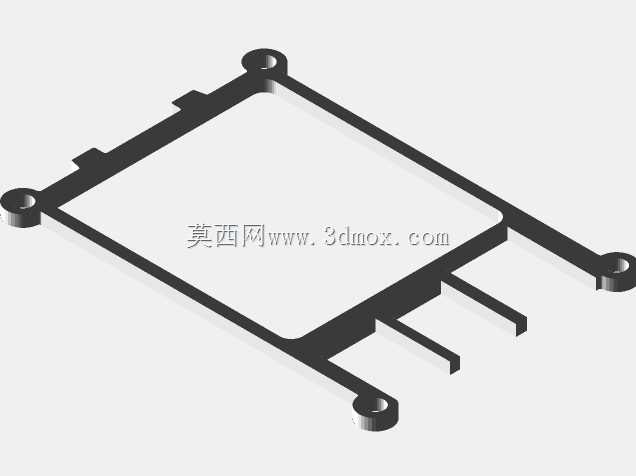

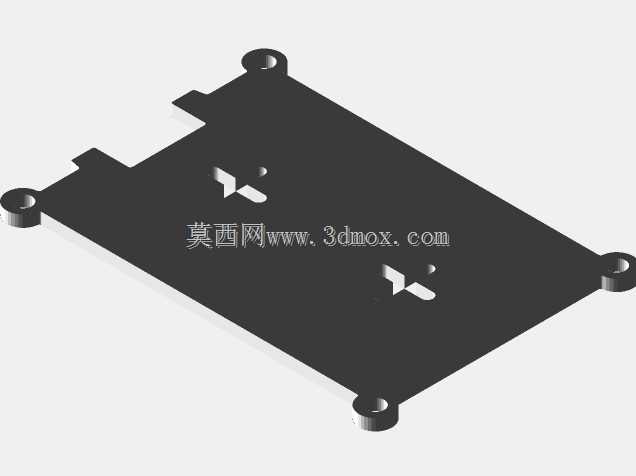

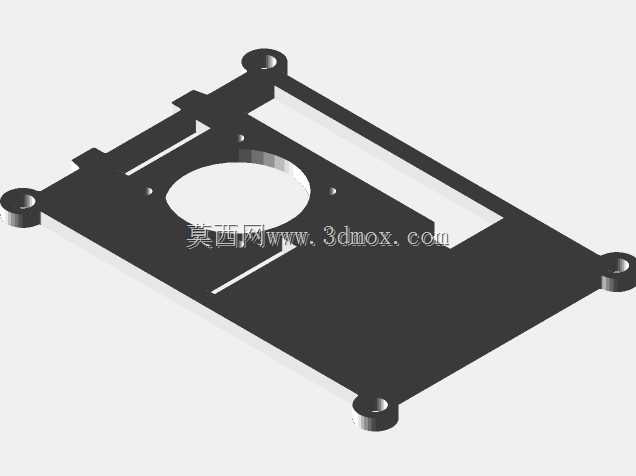

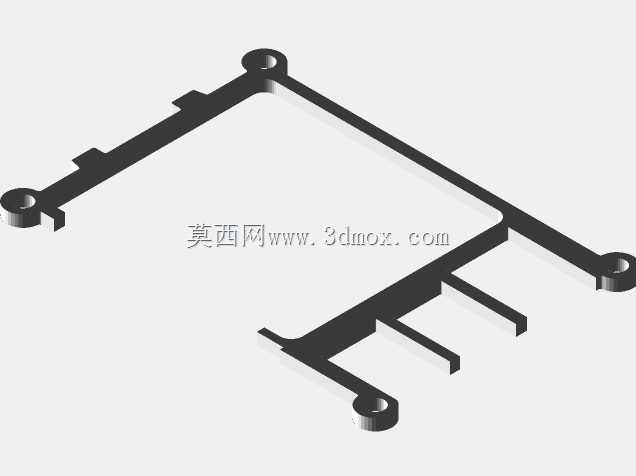

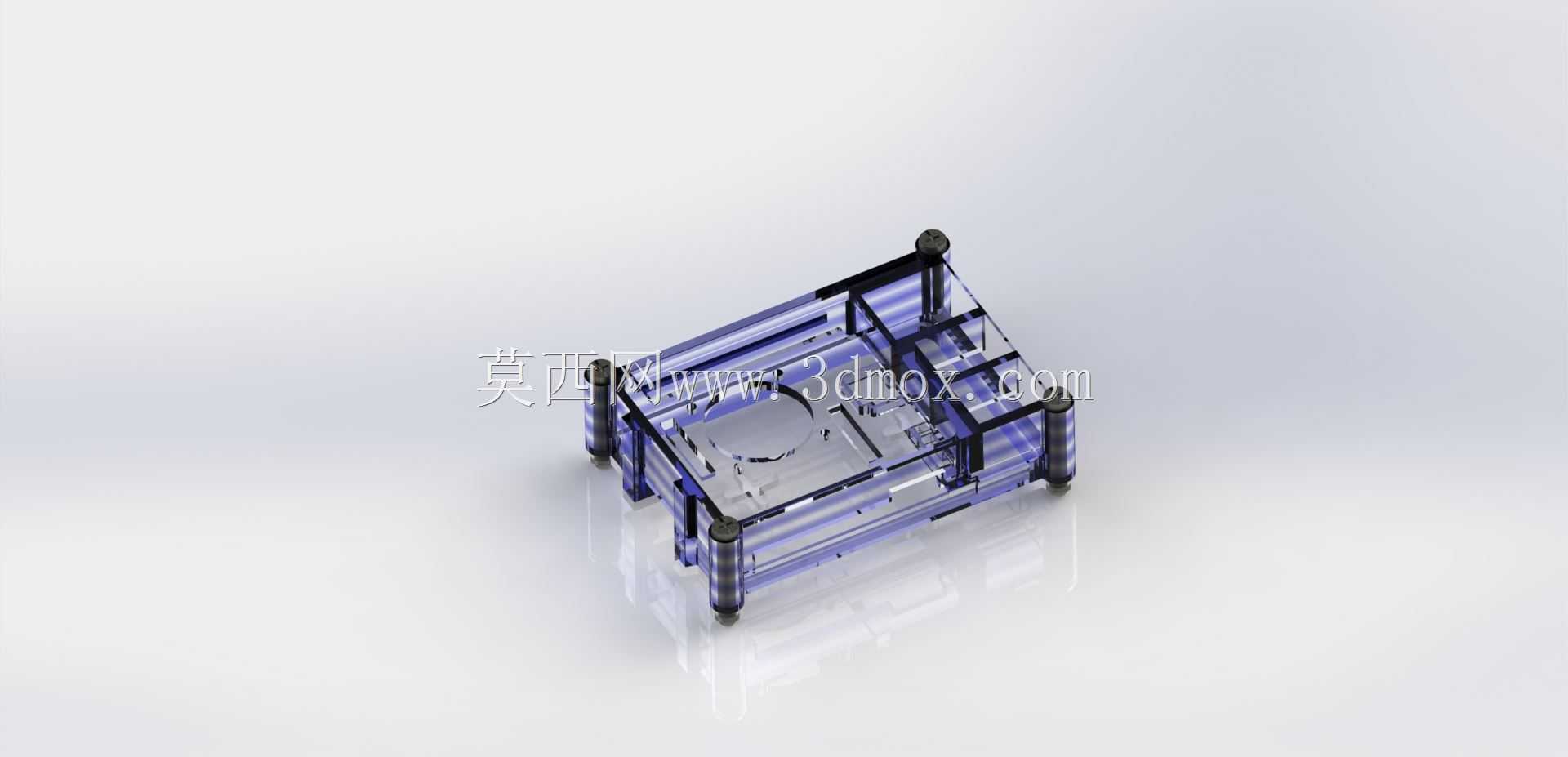

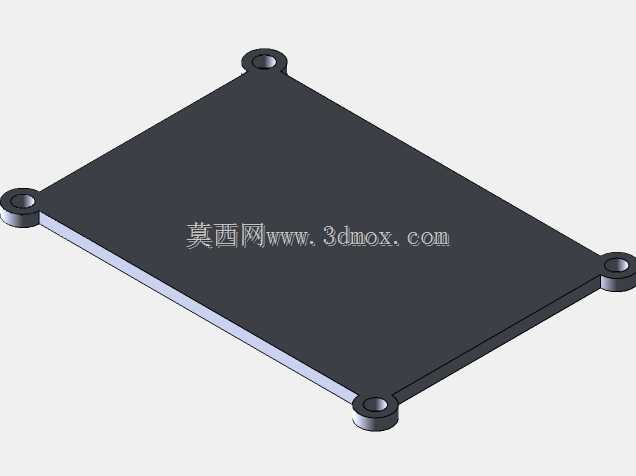

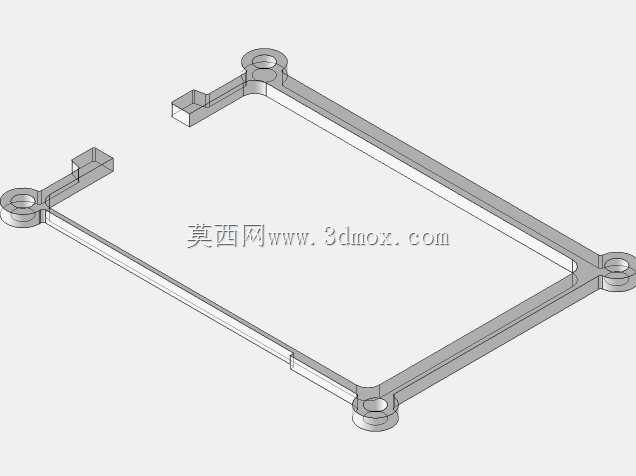

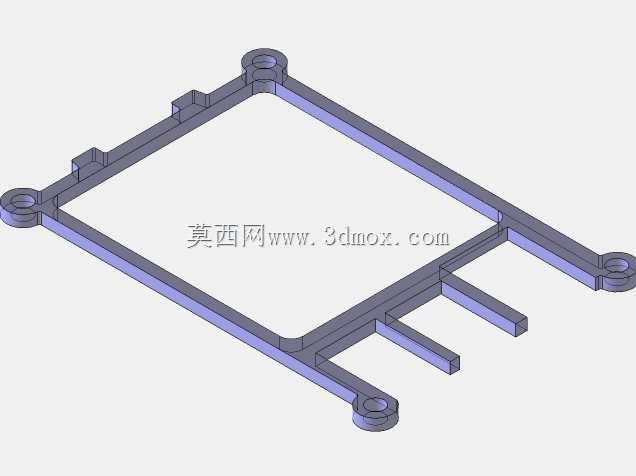

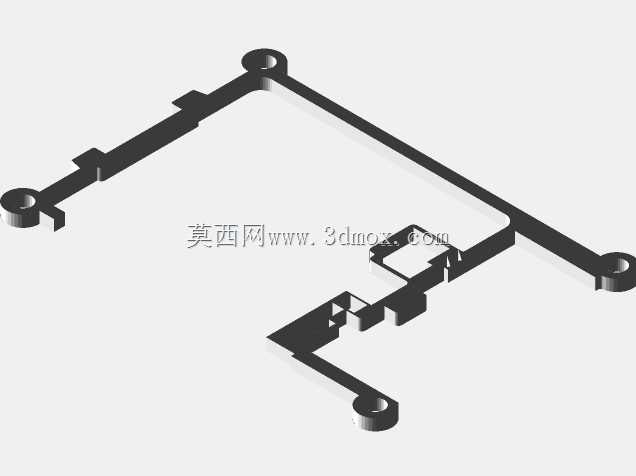

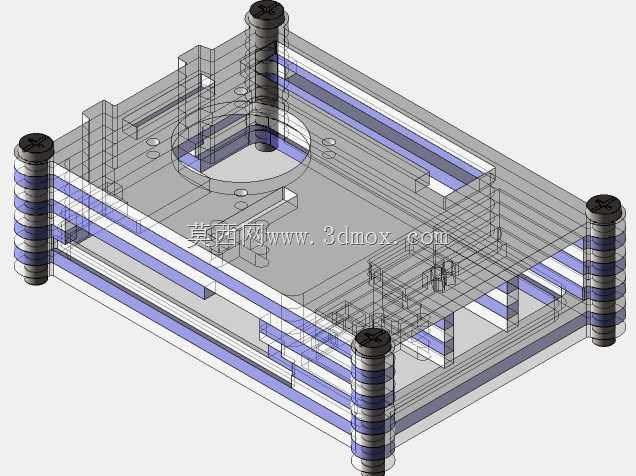

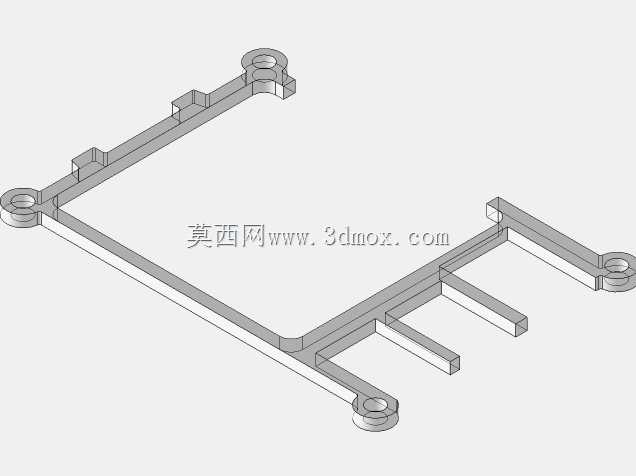

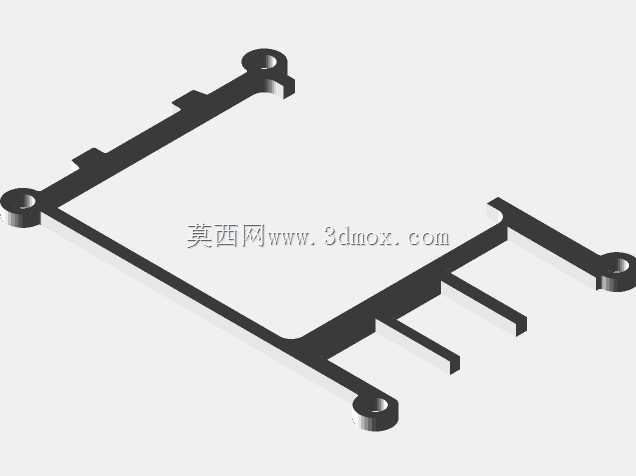

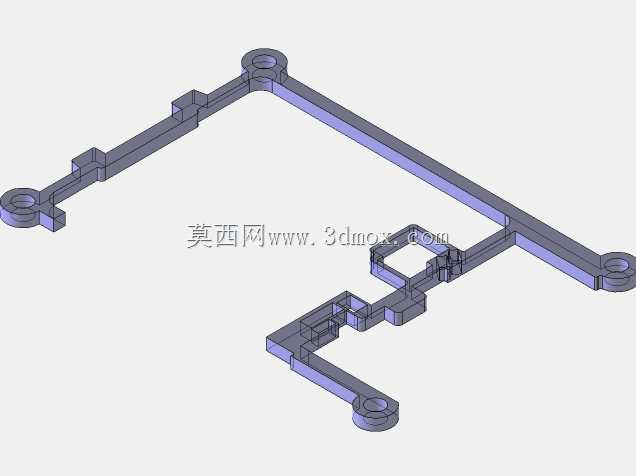

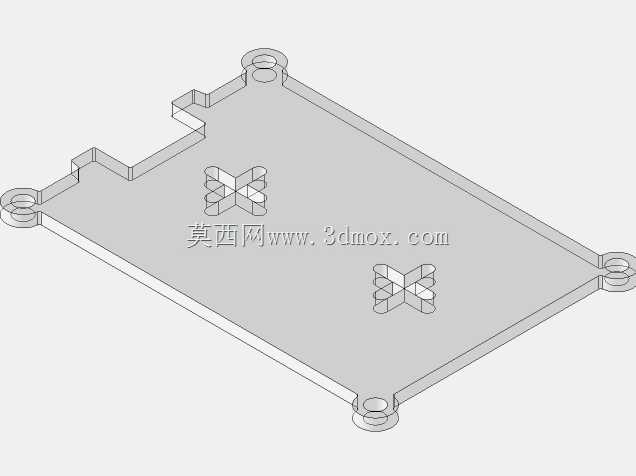

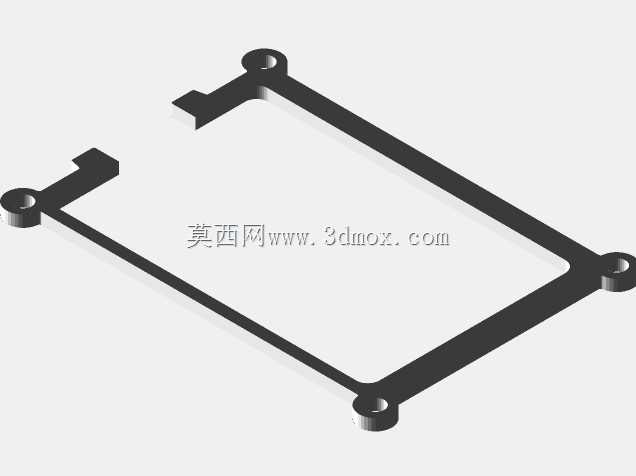

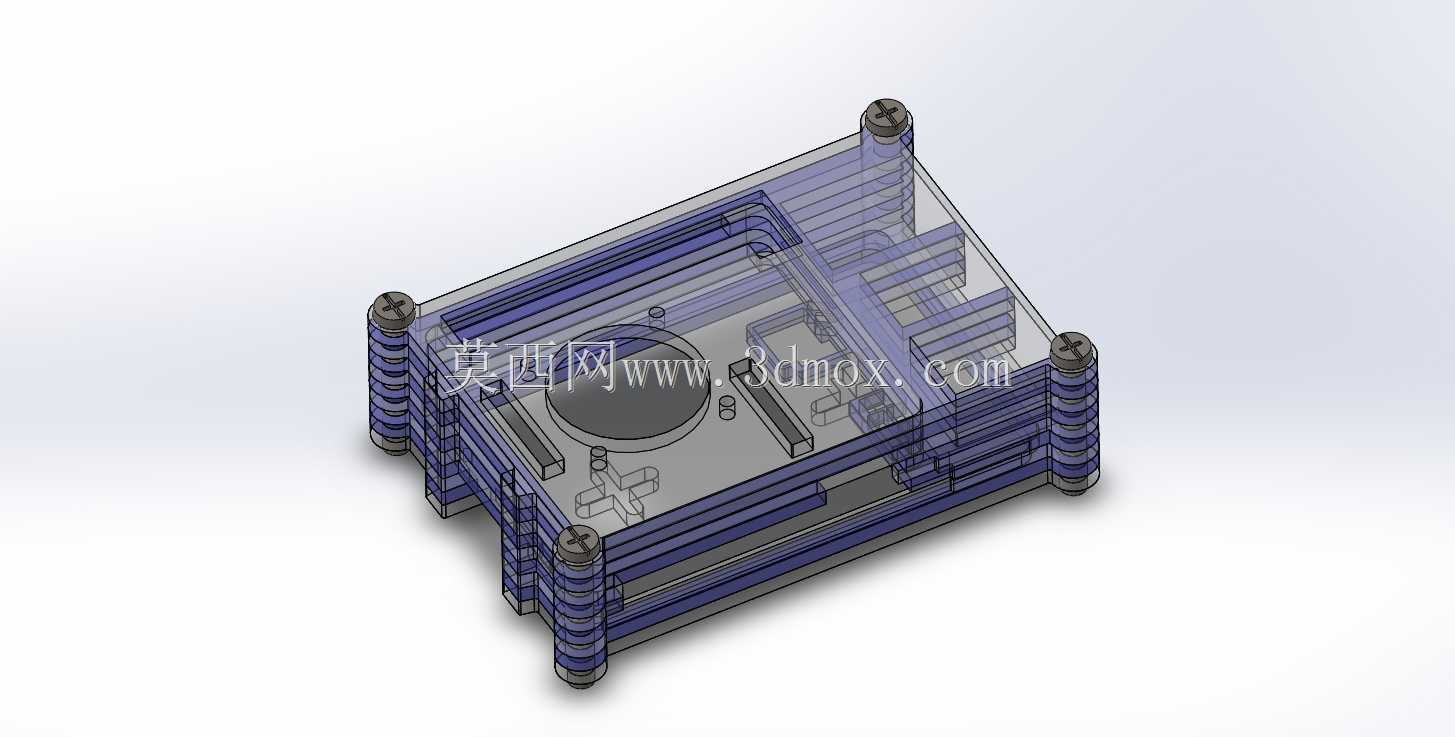

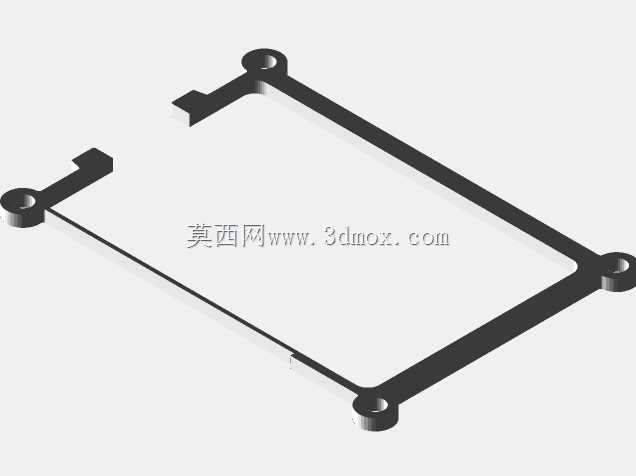

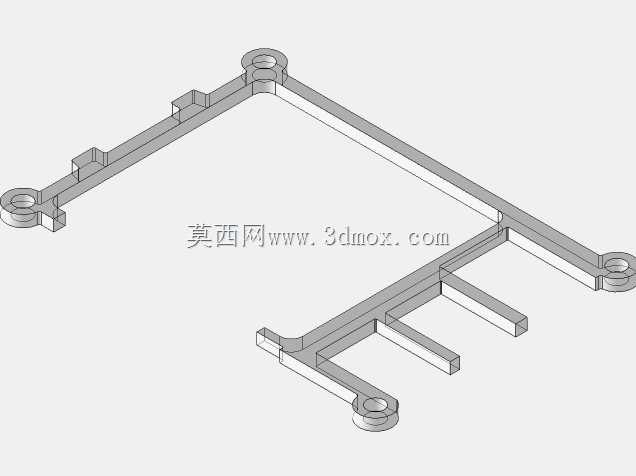

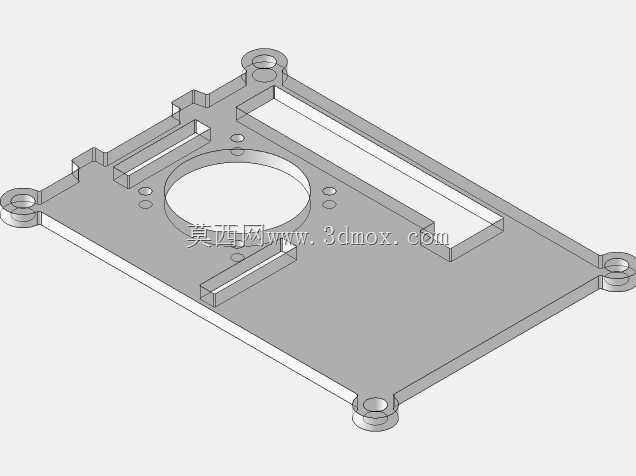

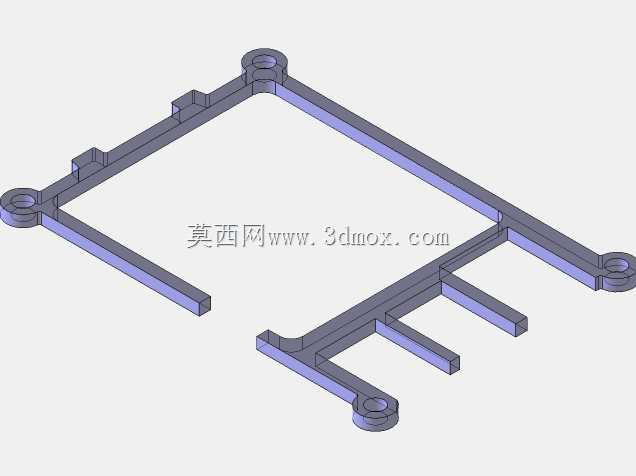

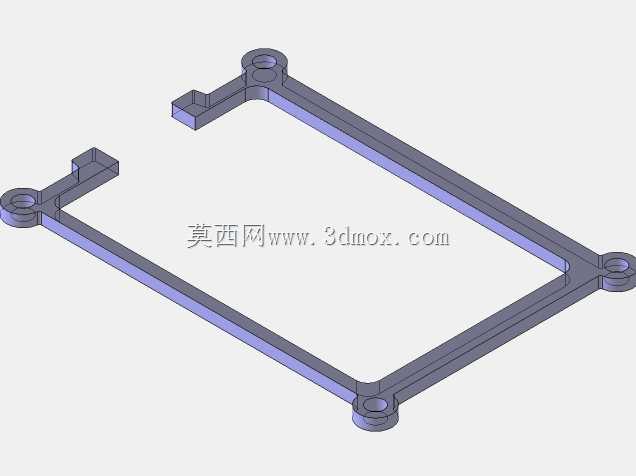

这款外壳专为树莓派4开发板设计，核心解决嵌入式部署场景下开发板的散热与防护双重需求，在工业控制终端、小型物联网网关、桌面迷你计算节点这类长期运行的使用场景中，裸板状态的树莓派容易因积灰、意外磕碰造成引脚短路、元件损伤，同时高负载运行时核心芯片的热量堆积会触发降频，直接影响设备运行稳定性，这款外壳的设计完全围绕实际使用中的痛点展开。从结构设计思路来看，整体采用分层堆叠的装配逻辑，四周通过带缓冲结构的螺柱实现上下壳体的锁紧固定，螺柱的高度经过精准核算，既预留了内部散热风道的流通空间，又能保证外壳整体尺寸控制在开发板安装边界内，不会额外占用过多安装空间，适配标准的树莓派安装孔位，不需要额外对开发板进行打孔改装。外壳主体预留了散热鳍片的安装位，对应树莓派4的主控芯片、内存颗粒等主要发热元件的位置，壳体对应位置做了镂空与导热接触的结构设计，既可以搭配导热硅胶片将芯片热量直接传导到外壳的散热结构上，也能支持小型静音风扇的加装，满足不同负载场景下的散热需求，在低负载物联网网关场景下依靠壳体被动散热即可满足长期运行的温度要求，高负载边缘计算场景下可加装风扇实现主动散热。外壳的接口位置完全对齐树莓派4的所有外设接口，包括HDMI接口、USB接口、Type-C供电接口、以太网口以及GPIO引脚区域，对应位置做了精准的开口避让，装配后不需要拆卸外壳即可完成所有外设的插拔操作，GPIO区域的开口既保留了引脚扩展的便利性，又在开口边缘做了加强筋设计，避免反复插拔扩展模块时造成壳体边缘开裂。外壳的边角位置做了圆角过渡处理，没有尖锐的棱角，既避免安装维护时划伤操作人员，也能减少3D打印过程中的支撑用量，降低打印难度，打印完成后只需要简单去除支撑毛刺即可完成装配，不需要额外的后处理工序。内部的限位结构可以将开发板牢牢固定在壳体内，即使在有轻微振动的工业现场使用，也不会出现开发板移位、接口对位偏移的问题，壳体的壁厚经过优化，在保证结构强度的前提下尽可能减少材料用量，兼顾打印成本与结构可靠性，四周的螺柱同时作为外壳的支撑脚，将壳体底部抬离安装面，进一步提升底部空气流通效率，辅助降低整体运行温度。
