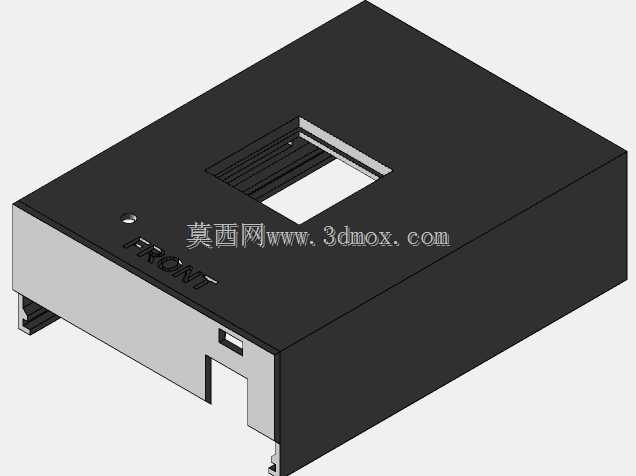

BTT SKR系列3D打印机主板顶盖结构件

在桌面级FDM 3D打印机的电控系统搭建与改装场景中，主板的防护与散热设计直接决定设备长时间运行的稳定性，这款适配BTT SKR 1.3、1.4、Pro版本主板的顶盖结构，正是针对这类主控板的安装使用需求完成的结构设计。日常设备运行过程中，步进驱动模块是主板上的核心发热源，传统封闭机箱容易出现热量淤积，导致驱动过温保护触发、打印中断，甚至长期高温造成元器件寿命衰减，这款顶盖在设计时优先考虑了散热风道的合理性，在对应阶梯式驱动器散热器的位置预留了匹配的通风开口，可配合两台4040规格的轴流风扇形成定向冷却通道，让冷风直接流经驱动散热鳍片表面，快速带走运行产生的热量，避免热堆积问题。从安装适配性来看，这款顶盖做了全版本兼容的结构考量，对应不同版本SKR主板的接口位置预留了对应的避让空间，不管是USB调试接口、复位按键还是接线端子区域，都不会出现安装干涉，箱体边缘的卡扣结构与同系列底壳可实现精准扣合，不需要额外增加固定连接件就能完成机箱的组装，安装边界完全匹配常规电控仓的尺寸要求，不会和打印机框架的型材、走线槽产生位置冲突。结构细节上，顶盖表面做了平整化处理，FRONT标识区域做了凹陷式的字符设计，既可以在组装时快速识别安装方向，避免装反导致接口错位，也不会因为凸起字符影响机箱整体的外观平整度。顶盖的开孔位置经过反复对位调整，风扇安装位的孔距完全符合40mm规格风扇的标准安装尺寸，用户可以直接使用常规M3螺丝完成风扇固定，不需要额外做打孔或者改装。不同于通用型的电控箱盖，这款结构完全围绕SKR系列主板的元件布局做针对性设计，散热通道的走向避开了主板上的电容、接线端子等不耐直吹或者容易积灰的区域，既保证核心发热元件的散热效率，也能减少灰尘通过风道直接堆积在主板引脚位置的问题，降低潮湿环境下引脚短路的风险。在实际改装场景中，很多用户会把主板从设备原有电控仓移出做独立安装，这款顶盖搭配配套底壳就可以组成独立的主控防护盒，既可以安装在打印机框架的空余型材位置，也可以外置放置，灵活适配不同的设备改装方案，结构的壁厚做了合理优化，既保证足够的结构强度，不会因为风扇运行的震动产生共振异响，也不会过度增加整体重量，给安装固定带来额外负担。
