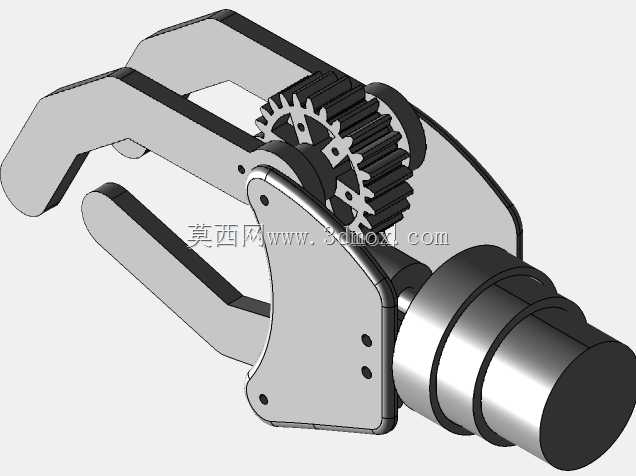

这款蜗杆传动夹持机械手,最初是面向桌面级FDM3D打印设备的工件取放场景做的原型验证结构,核心传动采用塑料蜗轮搭配蜗杆的自锁式设计,解决了普通齿轮夹持机构断电后夹爪松脱、夹持力不足的常见问题。从实际应用场景来看,这类小尺寸夹持末端除了适配桌面3D打印机的成品件取放,也可拓展到小型自动化分拣工位、教学实验机器人平台,用来夹持重量在500g以内的规则或异形小件,不需要额外加抱闸结构,依靠蜗杆蜗轮的反向自锁特性,就能在动力断开时保持夹持状态,避免工件掉落。
结构设计上,夹爪采用双指对开式布局,指面做了内凹的弧形贴合面,夹持圆柱类、方块类零件时能获得更大的接触面积,减少工件表面压痕。传动部分的塑料蜗轮直接和主动夹爪的转轴固连,蜗杆通过尾部的安装轴对接驱动源,既可以搭配微型步进电机做电控驱动,也能手动转动蜗杆实现手动夹持调试,整个传动副的减速比设置在20:1,输入较小的扭矩就能在夹爪端获得足够的加持力,不需要额外增设减速齿轮组,大幅压缩了整体结构的体积。
安装边界方面,整个机械手的尾部是圆柱形安装座,直径适配常规20mm直径的机械臂末端法兰,安装座上预留了两个径向定位销孔,装配时不需要额外做转接件就能直接固定在标准小型机械臂末端,整体伸出长度从安装座端面到夹爪最前端控制在85mm以内,夹爪完全张开时的最大开口尺寸为40mm,闭合时最小夹持间隙为2mm,能覆盖绝大多数桌面3D打印的成品件尺寸范围。
设计过程中特意将所有受力的铰接孔都做了衬套预留位,长期运转时可以加装铜衬套减少铰接位置的磨损,夹爪本体、蜗轮、支架部分都采用等壁厚设计,既适合3D打印快速打样验证,也能直接开模做小批量注塑生产,传动部分的蜗杆采用标准模数设计,损坏后可以直接采购标准件替换,不需要单独定制加工,降低了后期的维护成本。实际测试中,这套结构在夹持3D打印的PLA、ABS材质样件时,不会出现打滑松脱的情况,传动过程平稳没有明显的回差,夹爪的开合行程控制精度可以达到0.5mm,完全能满足小型自动化工位的取放定位要求。
