槽型安装座光电晶体管传感组件

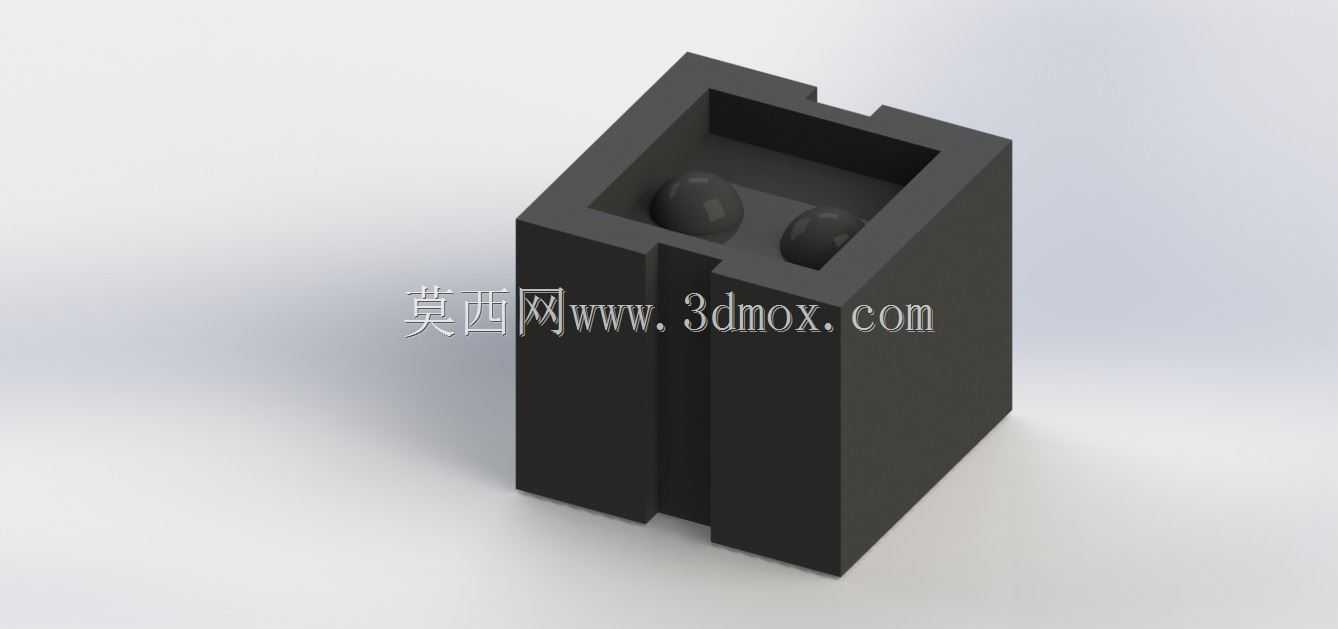

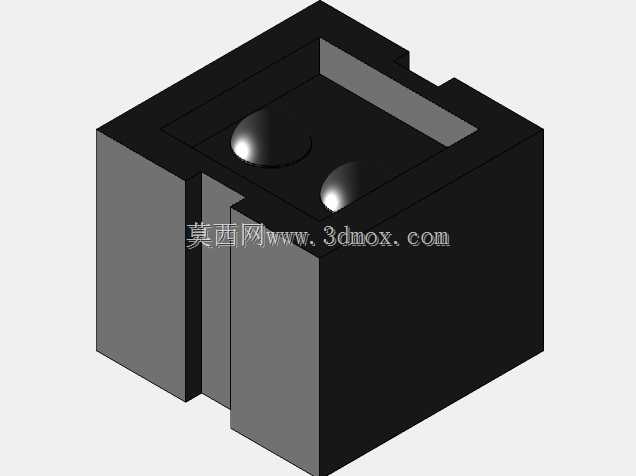

这款槽型结构的光电晶体管传感组件，在工业自动化检测场景中应用十分广泛，常见于流水线工件到位检测、物料计数、位置限位判断、转速测算等工况，依靠光电信号的通断实现非接触式检测，相比机械接触式检测部件，不存在机械磨损问题，长期运行稳定性更优，响应速度也能满足多数中高速产线的检测需求。从结构设计来看，主体采用一体式黑色工程塑料壳体，壳体上部开设矩形内凹安装腔，腔内预留两个对称的球形元件安装位，分别对应光电发射端与接收端的固定位置，壳体外侧开设纵向通槽，这个槽位是检测光路的通道，待检测物体从槽口经过时，会阻断发射端到接收端的红外光束，从而触发电信号变化，完成检测动作。设计时特意将发射与接收元件内嵌在壳体腔体内，壳体侧壁可以阻挡外界杂散光的干扰，避免车间内的照明光源、设备反光造成误触发，提升检测可靠性。壳体外侧的纵向凸棱结构，一方面是增强壳体的结构强度，避免安装锁紧时壳体发生形变挤压内部元件，另一方面凸棱可以作为安装定位的基准面，在设备安装板上对应开设匹配的卡槽，就能快速完成组件的定位，不需要额外调整光路对中，大幅降低现场安装调试的工作量。从安装边界来看，整体为方块式结构，安装时可通过壳体背部的平面贴合安装面，采用侧面锁付或者背部粘接的方式固定，安装占用空间小，适合在设备内部狭小空间内布置，不需要预留过大的操作空间。内部元件的引脚可以从壳体底部的预留空位引出，方便与设备的控制电路进行接线，壳体的内凹腔深度经过匹配设计，刚好可以容纳光电晶体管的本体，不会出现元件突出壳体表面被外物磕碰损坏的情况，同时腔体内壁可以做遮光处理，进一步减少内部光线漫反射对检测精度的影响。在实际选型应用中，这类槽型光电传感组件适合检测厚度不超过槽宽的片状、块状工件，检测精度可以达到毫米级，响应频率可以覆盖多数常规自动化设备的运行速度，不需要额外加装信号放大电路，输出信号可以直接接入PLC或者单片机的IO端口，简化外围电路设计。
