200mm行程直线驱动执行器结构设计

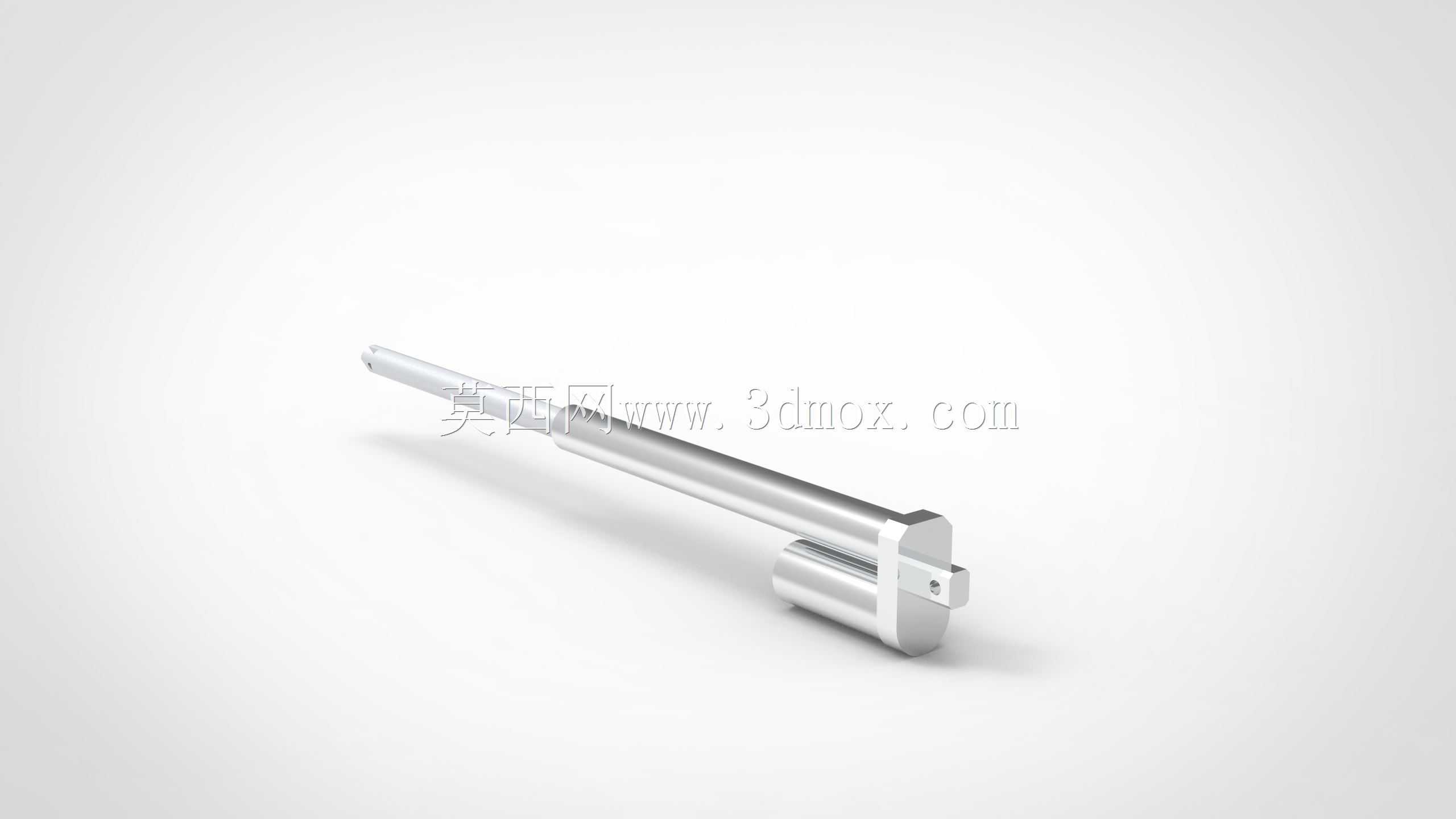

在自动化产线工位切换、小型工装夹具夹紧动作、智能家居电动调节机构、医疗辅助设备位姿调整这类需要精准直线往复输出推力的场景中，小行程线性驱动器是非常常见的执行端部件，本次建模的200mm行程线性驱动器，就是针对这类中短行程、安装空间受限的直驱需求完成的结构还原。从实际使用的角度看，这类驱动器不需要额外搭配传动转换机构，直接输出直线运动，相比气缸、液压缸的驱动方案，不需要配套气源、液压站等附属设备，布线即可使用，维护成本更低，在负载要求不高但动作频次较高的工位上适配性很强。设计过程中首先明确了200mm的有效行程边界，缸体部分采用分段式结构，固定端壳体集成了安装接口与动力输出端的连接位，伸出杆做了等径设计，保证伸缩过程中不会出现径向晃动，表面做了耐磨处理的结构预留，避免长期往复运动出现杆体磨损导致的行程精度下降。安装边界上，固定端采用侧出式的动力输入布局，相比同轴式的驱动布局，能有效缩短轴向安装尺寸，在狭窄的设备内部腔体内更容易布置，两端的连接位都预留了铰接安装的结构余量，允许安装时存在小角度的偏摆，抵消安装面的加工误差带来的装配应力。功能特性上，该驱动器的伸缩动作全程阻尼均匀，伸出到位与缩回到位的位置都做了硬限位结构设计，避免超出行程造成内部构件损坏，杆体与缸筒的配合段设置了导向结构，保证伸出过程中直线度偏差控制在合理范围内，不会出现卡滞现象。建模时重点还原了各部件的装配关系，缸筒与端盖的配合公差、伸出杆的导向段长度、安装孔的位置尺寸都按照实际选型的常用参数做了匹配，结构设计人员可以直接参考该模型调整安装接口尺寸，适配不同设备的安装需求，也可以在此基础上拓展防尘罩、位置反馈元件等附加结构，满足不同工况的使用要求。这类驱动器在实际选型时，除了行程参数，还需要结合实际负载推力、安装空间、动作速度来调整内部驱动构件的参数，本次模型的结构布局预留了足够的修改空间，方便设计人员根据自身项目需求做参数化调整，不需要从零开始搭建基础结构，能有效缩短前期方案设计的建模周期。
