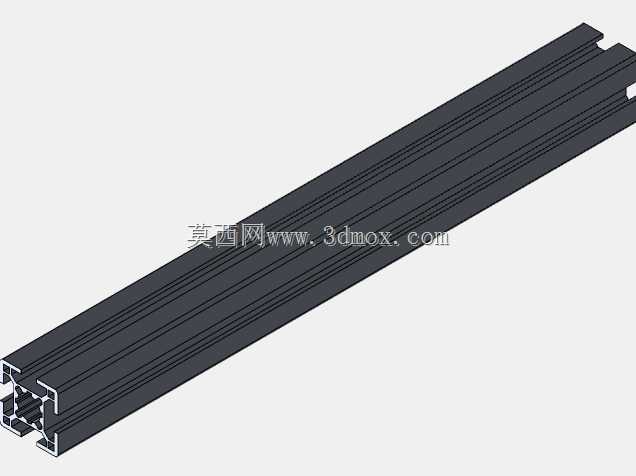

30X30规格基础款工业铝型材结构

这款30X30规格的基础款铝型材，是轻型工业设备机架搭建场景中应用极广的基础构件，日常在小型自动化设备护罩、桌面式工装台架、检测仪器支撑框架、物料周转料架的搭建中都能见到同类型材的身影。从截面设计来看，型材四周预留的标准槽口可直接适配配套T型螺栓，无需额外在型材本体上打孔攻丝，组装时可根据实际搭建需求灵活调整连接件位置，大幅降低现场改孔、二次加工的工作量。型材的槽口尺寸遵循通用工业铝型材配套标准，可兼容常规的角件、端盖、脚轮安装座、合页、槽条等标准配件，选型时无需额外开模定制配套连接件，能有效缩短设备框架的搭建周期。从设计思路上，这款型材采用等截面挤压成型结构，整体壁厚适配轻型承载需求，单米重量控制在合理区间，既满足框架搭建的刚性要求，又能控制整体机架的自重，避免小型桌面设备出现机架过重、移动不便的问题。型材的四个边角做了圆弧过渡处理，既避免组装过程中尖锐边角划伤操作人员，也能减少型材堆叠运输过程中的磕碰变形。在安装边界上，30X30的外轮廓尺寸属于轻型铝型材的常规规格，搭建框架时的拼接公差可控制在工业装配允许范围内，相邻型材拼接时可通过角槽连接件实现90度垂直连接，也可通过弹性扣件实现隐藏式连接，保证框架外表面的平整性。型材的中空内腔可穿设设备的气管、线缆，配合专用的线槽盖板就能实现机架内部的布线规整，避免线缆外露带来的安全隐患。实际应用中，这类基础款铝型材常被用来搭建小型电子组装线的旁侧料架、实验室测试设备的支撑台架、3D打印设备的外防护框架，由于其截面规整，建模时可通过拉伸特征快速生成不同长度的型材段，搭配标准件库中的配套连接件就能快速完成整体机架的虚拟装配，提前验证框架的安装干涉问题，减少现场组装时的返工概率。型材表面的氧化层处理可提升其抗锈蚀能力，在常规车间环境下长期使用也不会出现表层锈蚀脱落的问题，无需额外做表面喷涂处理，适配多数工业场景的使用要求。
