工业级真空鼓风设备结构设计方案

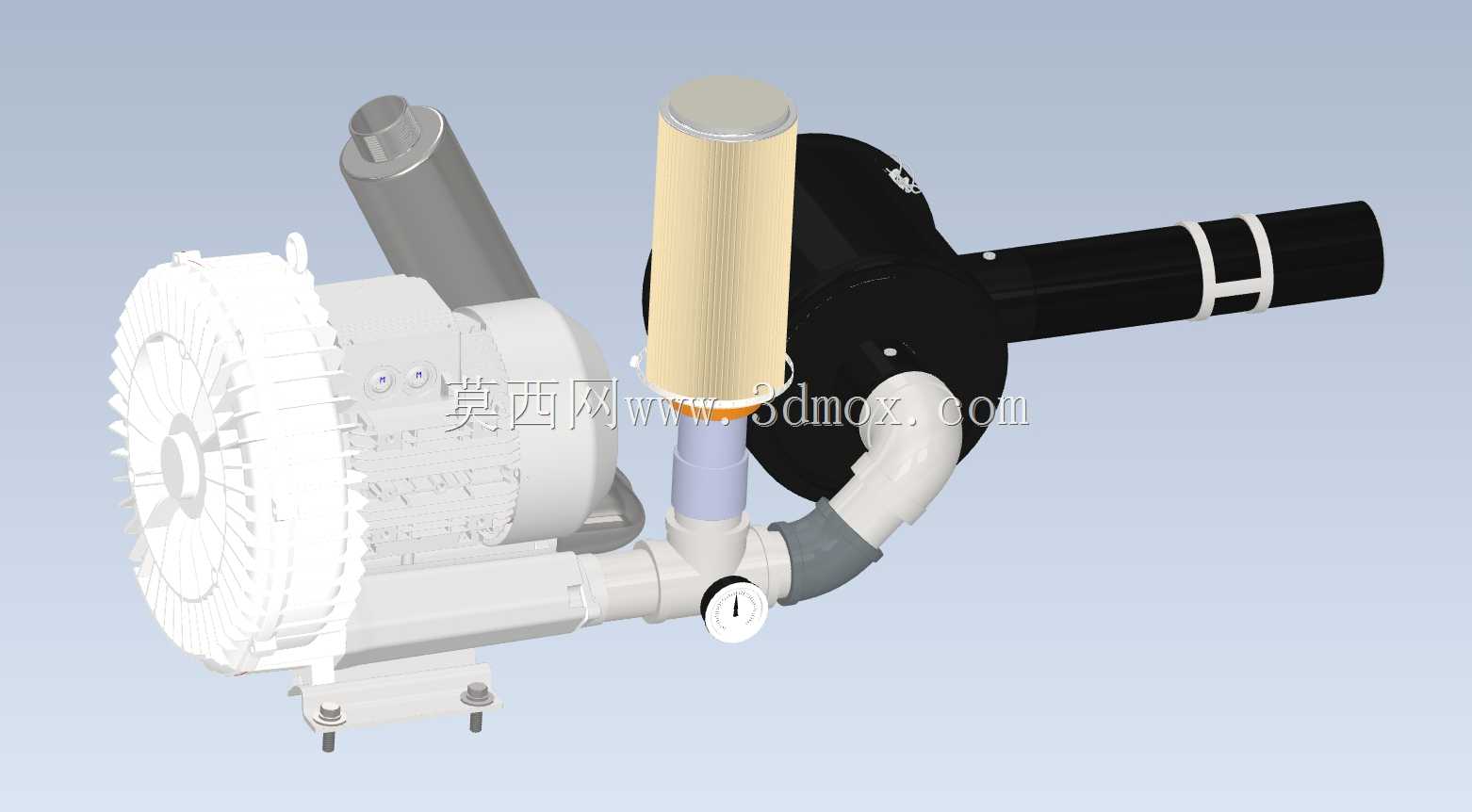

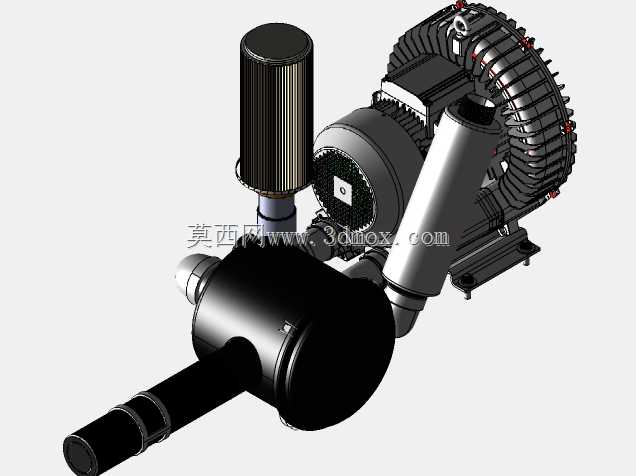

在工业气动输送、负压吸附、物料气力搬运、车间除尘排风等场景中，这类集成式真空鼓风单元是核心气源发生部件，区别于普通离心风机，它可同时提供正压鼓风与负压抽吸两种工况输出，适配不同工艺段的气源需求。从结构设计来看，核心的涡旋式风泵主体采用侧置安装布局，泵体自带散热鳍片结构，连续运行时可通过表面鳍片将转子高速运转产生的热量快速散出，避免长时间工作导致的温升超标问题。进气管路串联了立式过滤总成，过滤芯采用褶皱式滤材结构，可拦截进气中的粉尘、碎屑等杂质，避免硬质颗粒进入泵腔刮伤转子与密封件，过滤总成下方设置了快拆卡扣结构，日常维护时无需拆解整体管路即可更换滤芯，降低运维工作量。气路分支位置加装了径向压力表，可实时显示管路内的实时压力值，方便现场操作人员快速判断设备运行工况是否处于正常区间，及时发现管路泄漏、滤芯堵塞等异常问题。出气端连接了大口径消音出风段，内部填充多孔消音材料，可大幅降低高压气流喷出时产生的气动噪音，改善车间作业环境的噪音水平。安装底座采用四点式支脚设计，每个支脚位置预留了螺栓安装孔，同时支脚与泵体之间设置了橡胶减震垫，可抵消泵体高速运转时产生的微幅振动，避免振动传递到安装机架引发共振问题。设计过程中优先考虑了安装边界的适配性，整体设备的横向、纵向安装尺寸经过优化，可直接适配常规工业设备的机架安装位，无需额外定制转接支架，气路接口采用标准通用管径，可快速对接现场现有气管管路，减少现场改造的工作量。在功能实现上，该设备可根据实际工况调整输出压力范围，既可以为负压吸盘提供稳定的真空源完成工件吸附搬运，也可以为风刀、吹气喷嘴提供高压气流完成工件表面吹尘、除水工序，还可接入中央除尘系统完成工位粉尘的抽吸收集。结构建模时对各个部件的装配间隙做了精准校核，转动部件与固定壳体之间预留了合理的膨胀间隙，避免设备运行升温后出现部件卡滞问题，管路连接位置的密封结构采用锥面配合加密封圈的设计，可保证高低压工况下都不会出现气体泄漏，维持稳定的压力输出。
