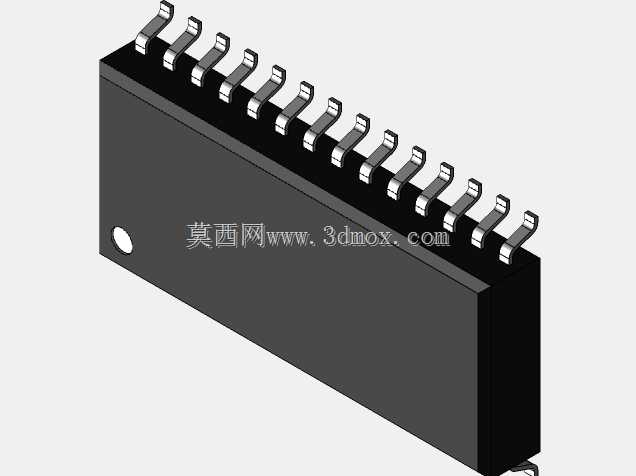

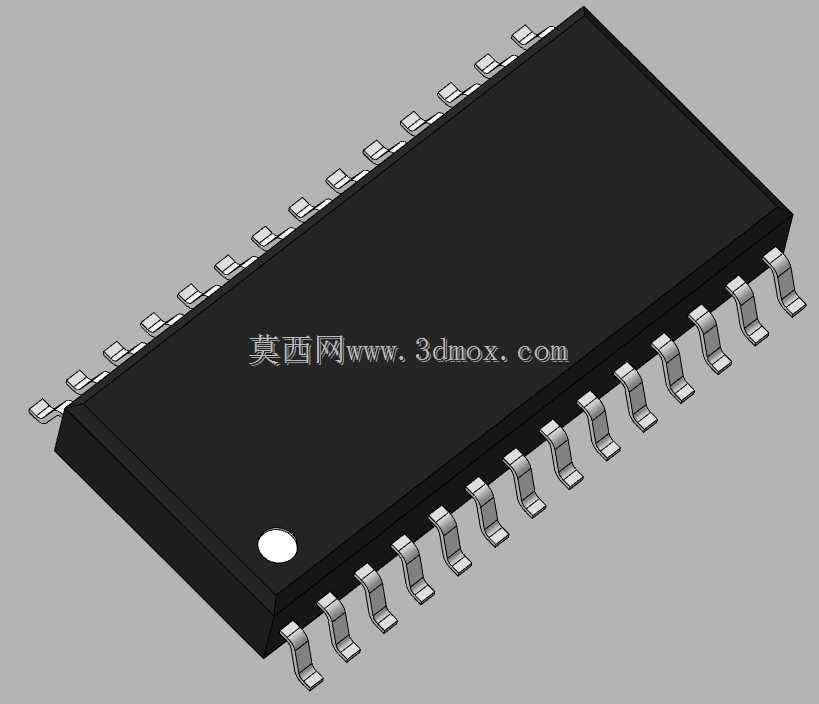

SOP28封装贴片集成电路三维结构模型

做电子设备结构设计这么多年，SOP类贴片封装的适配设计是绕不开的基础环节，这次的SOP28封装结构，完全贴合量产级小外形贴片封装的实际尺寸边界做的还原，不管是做PCB布局的干涉校验，还是做焊接工装的定位槽设计，都能直接拿来做空间参考。很多刚入行的结构工程师做消费类电子、工业控制板卡的壳体设计时，经常忽略芯片本体的高度和引脚成型的公差，导致后期壳体装配时顶到芯片表面，或者波峰焊、回流焊过程中引脚与周边接插件、电容电阻的安全间距不足，这个模型把引脚的共面度、本体侧面的定位标识凹点都做了还原，能帮设计者提前规避这类装配问题。

从实际应用场景来说，SOP28封装的芯片覆盖范围极广，从8位单片机、接口转换芯片到小型驱动IC、信号处理芯片都大量采用这类封装，在工业控制板卡、消费类小家电控制板、车载辅助电子模块、通讯接口转接板上随处可见。做这类板卡的三维布局时，不能只看 datasheet 上的平面尺寸，要考虑到芯片贴装后的实际高度，引脚伸出本体的长度，还有焊接后焊盘爬锡带来的额外高度，尤其是做紧凑结构的便携设备时，芯片上方的壳体预留间隙、周边走线的安全距离、甚至后期返修时热风枪的操作空间，都需要精准的三维模型做校验。

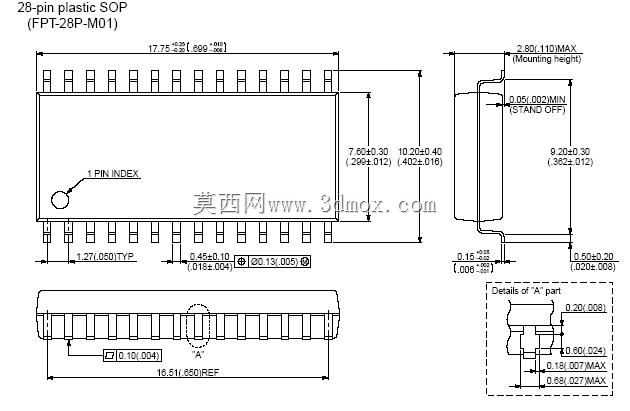

设计这个结构的时候，完全按照实际量产的封装尺寸做的还原：本体的长宽比例严格对应标准SOP28的塑封体尺寸，引脚的节距、引脚宽度、引脚弯折的弧度都和实际来料一致，本体一端的圆形定位标记也做了准确还原，避免布局时出现芯片方向放反的校验失误。安装边界上，除了塑封体本身的占位，还预留了焊盘的焊接区域空间，以及芯片周边需要预留的工艺间距，不管是做PCB的3D布局校验，还是做焊接治具的定位型腔设计，或者做整机内部的堆叠干涉检查，都能直接匹配实际生产的尺寸要求。

很多工程师做结构设计时习惯直接调用软件自带的简化封装模型，那些模型往往省略了引脚的弯折细节、本体的倒角和定位标识，很容易在做紧凑结构设计时出现隐性的干涉问题，比如引脚和 nearby 的屏蔽罩支架距离过近导致耐压不足，或者本体高度算少了导致壳体压到芯片表面造成塑封体开裂。这个模型把这些容易被忽略的细节都做了还原，能让结构校验的结果更贴近实际生产状态，减少后期打样试产时的改模次数。另外在做自动化贴片机的吸嘴选型、飞达站位的适配校验时，精准的本体顶面尺寸和重量参考（虽然模型不直接体现重量，但尺寸准确就能匹配对应的吸嘴规格）也能给工艺工程师提供可靠的参考，避免因为模型尺寸偏差导致吸嘴取料失败、贴装偏移等生产问题。
