VexU竞赛用可配置齿轮减速电机墨盒

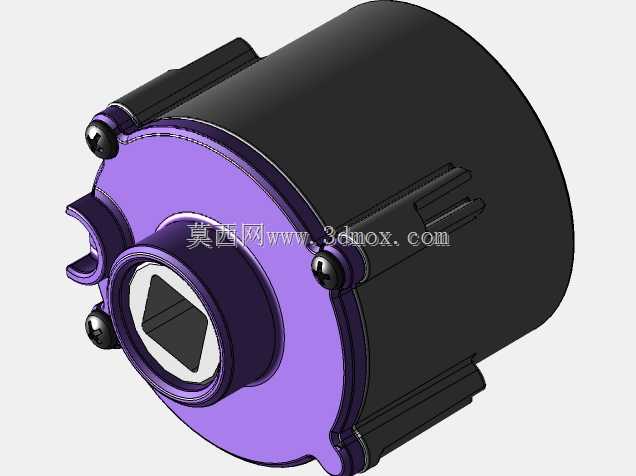

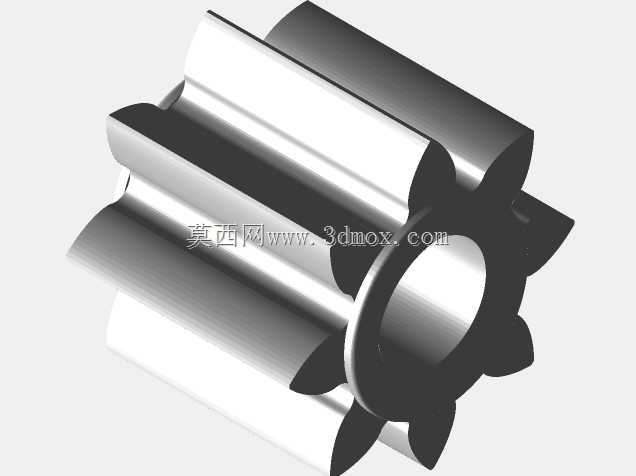

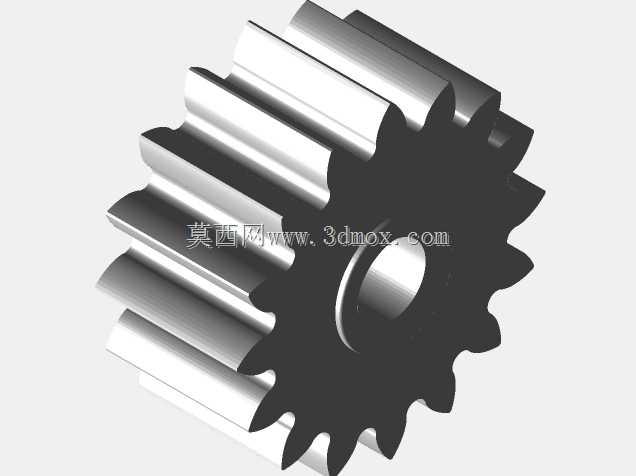

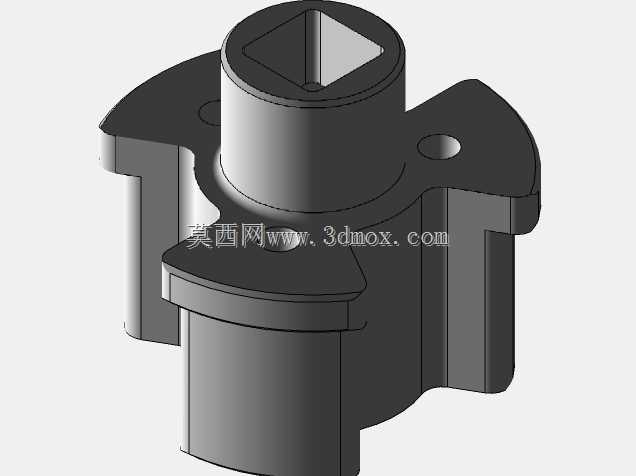

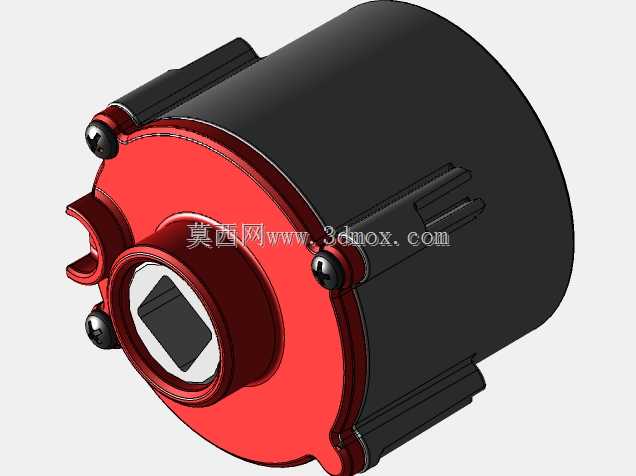

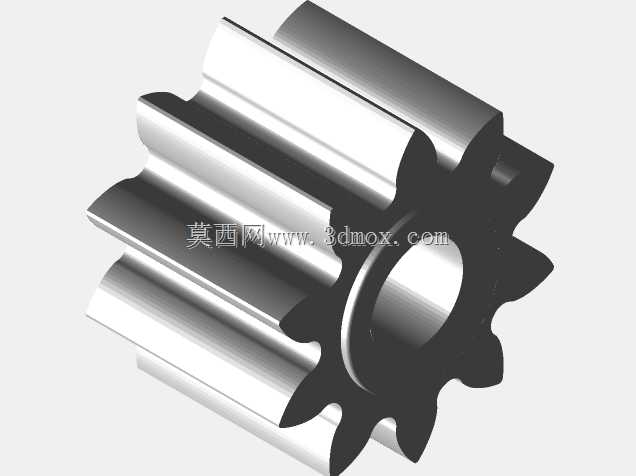

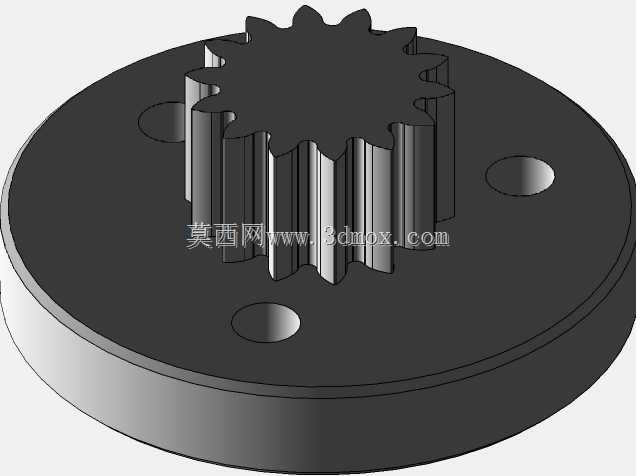

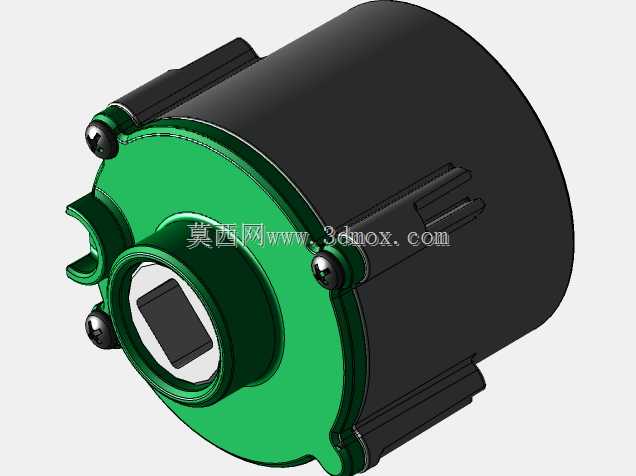

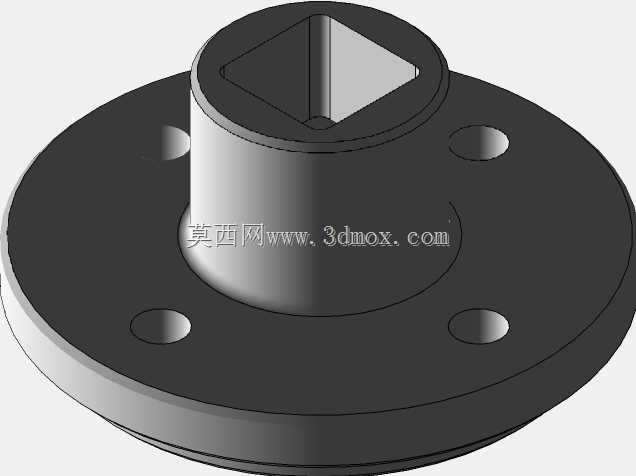

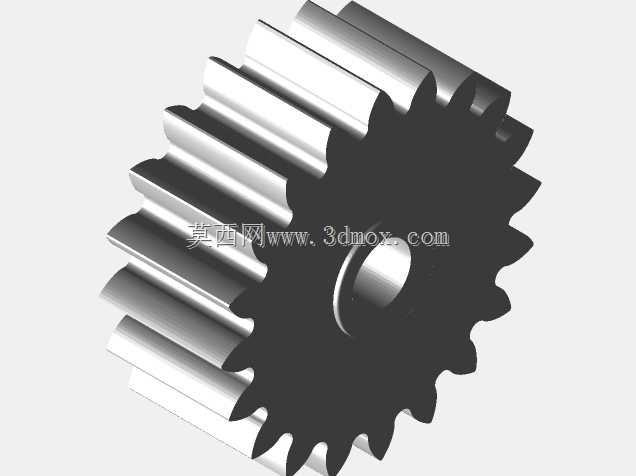

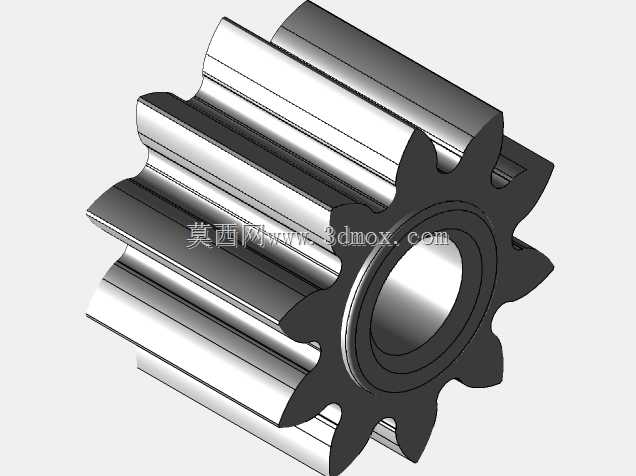

这款可配置电机墨盒主要面向VexU机器人竞赛场景设计，适配Vex v5系列电机的安装接口，核心作用是通过更换内部齿轮组实现不同转速输出，满足竞赛机器人不同执行机构的动力匹配需求。在机器人竞赛的实际应用中，不同机构对电机输出特性的要求差异极大：抬升、抓取类重载机构需要低转速大扭矩输出，而输送、弹射类机构则需要高转速保证动作效率，以往参赛队伍需要准备多款不同减速比的电机总成，不仅备件成本高，现场调试更换也耗费大量时间，这款可配置结构的电机墨盒恰好解决了这一痛点。设计时首先考虑了安装边界的兼容性，整体外形完全匹配Vex v5电机的原装安装位，端盖预留的安装孔位与原装电机筒完全一致，不需要额外加工转接件就能直接替换原装电机外壳，输出轴的方孔接口也沿用Vex标准规格，可直接适配现有各类Vex系列齿轮、链轮、联轴器等传动零件，不会出现接口不匹配的问题。结构设计上采用分体式端盖与筒身配合的形式，筒身外侧设置的加强筋既提升了壳体的抗冲击强度——毕竟竞赛过程中机器人经常发生碰撞，普通薄壁壳体容易开裂——也能在电机长时间高负载运行时增加散热面积，避免绕组过热退磁。端盖处的固定螺丝采用对称均布设计，拆装时不需要专用工具，用常规内六角扳手就能快速拆开更换内部齿轮组，内部的齿轮安装腔预留了三种减速比齿轮组的安装空间，分别对应100rpm、200rpm、600rpm三种常用输出转速，齿轮定位轴的位置精度控制在0.02mm以内，保证不同减速比的齿轮组换装后都能顺畅啮合，不会出现卡滞、异响或者传动效率下降的问题。输出端的紫色端盖做了加厚处理，因为输出端是承受径向载荷最大的位置，竞赛中机构受冲击时载荷会直接传递到端盖轴承位，加厚设计能避免轴承位变形导致的输出轴偏心。筒身侧面的定位凸台完全匹配Vex构建系统的安装孔距，能直接用标准销钉、螺丝固定在机器人的铝型材或者板材结构上，不需要额外设计固定支架。设计过程中还特意做了防呆结构，不同减速比的齿轮组安装时只有对应位置才能装入，不会出现参赛队员现场换装时装反齿轮导致电机堵转烧毁的问题，内部的走线槽也做了圆滑处理，避免换装齿轮时刮破电机绕组的绝缘漆。
