适配Iris平台的CIT SLAM无人机机载支架

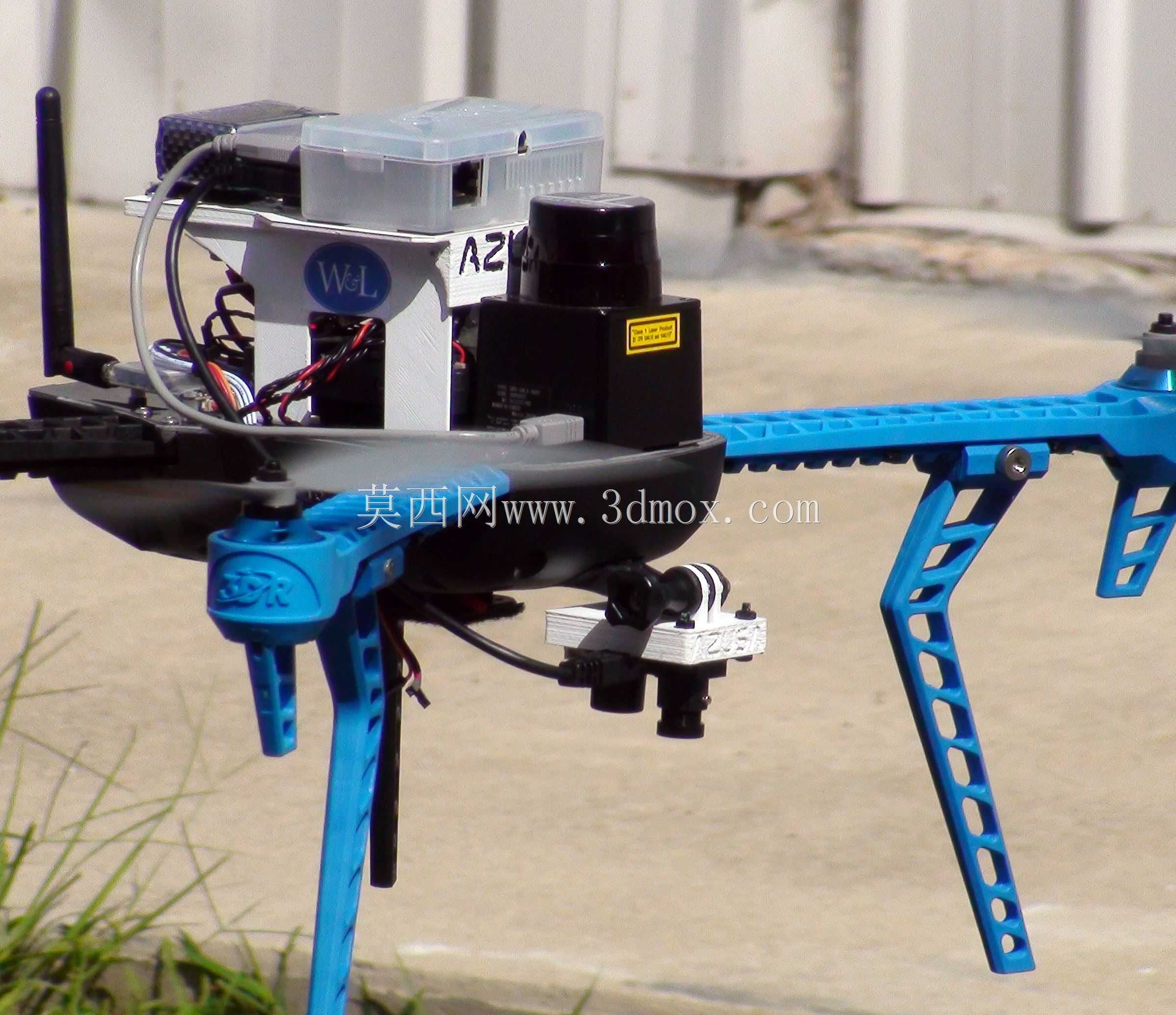

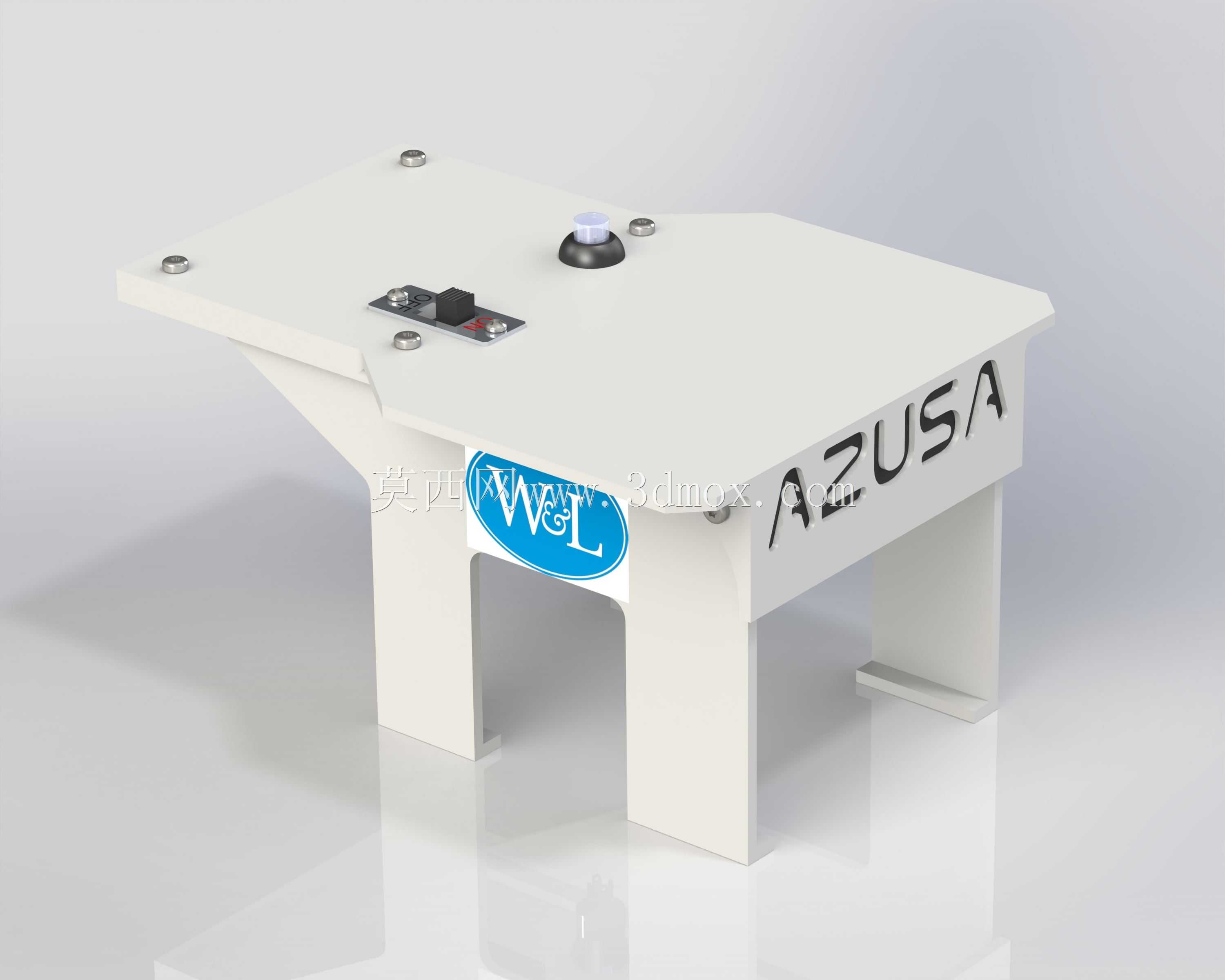

在无人机室内外同步定位与建图作业场景中，机载传感与计算单元的安装稳定性直接决定SLAM算法输出的点云精度与位姿解算可靠性，这款适配Iris飞行平台的CIT SLAM支架，正是针对多传感器集成机载场景开发的结构固定件。从实际作业需求出发，该支架的核心功能是为Hoku URG-04LX激光雷达、PX4Flow光流传感器以及Odroid Linux机载计算机提供统一的安装基准，避免多设备分散安装带来的重心偏移、振动耦合问题，同时预留足够的走线空间，减少机载线束对飞行动力系统的电磁干扰。设计过程中优先考虑安装边界的适配性，支架底部完全匹配Iris无人机机身顶部的原厂安装孔位，无需对原有飞行平台做打孔、切削等二次改装，可直接通过标准紧固件完成固定，整体安装高度控制在合理区间，既保证激光雷达360度扫描平面无遮挡，也不会因为支架过高抬升整机重心影响飞行姿态稳定性。结构布局上，支架采用分层承载的设计思路，下层靠近机身的位置预留光流传感器安装位，保证光流镜头垂直向下正对地面，无起落架、机臂结构遮挡视场；中层设置机载计算机的固定卡槽，卡槽周边预留散热间隙，避免长时间作业时计算单元积热降频；上层平台用于固定激光雷达，安装面做平面度公差控制，保证雷达旋转轴与机身水平面保持垂直，减少扫描点云的倾斜畸变。支架两侧预留天线穿出位，可将数传、图传天线固定在支架侧方，避免天线遮挡激光雷达扫描路径，同时减少金属结构件对无线信号的屏蔽影响。材质选择上兼顾轻量化与结构强度，在保证飞行过程中不产生共振形变的前提下尽可能降低自重，减少对无人机有效载荷的占用，所有安装孔位都做了沉头设计，避免紧固件突出干涉传感器安装，走线位置做了圆角过渡处理，防止飞行振动中线束外皮被结构棱角磨损。实际装机测试中，该支架可适配多旋翼无人机在低空测绘、室内巡检、灾后环境重建等SLAM作业场景的使用需求，在大机动飞行、阵风扰动工况下仍能保持各传感器的相对位置精度，不会因为结构松动导致传感数据错位，有效降低多传感器集成时的外参标定难度，为SLAM系统的稳定运行提供可靠的结构支撑。
