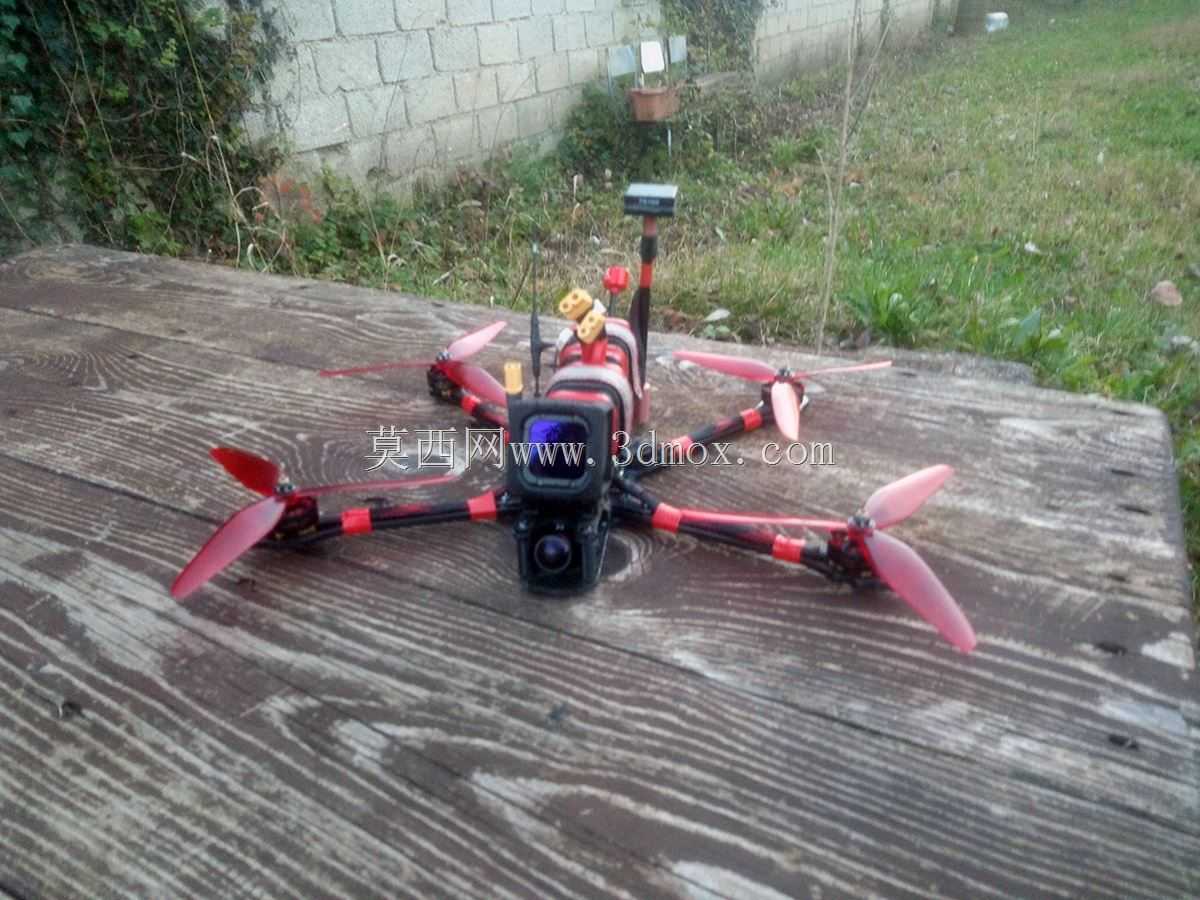

七英寸长航时四旋翼FPV穿越机结构设计

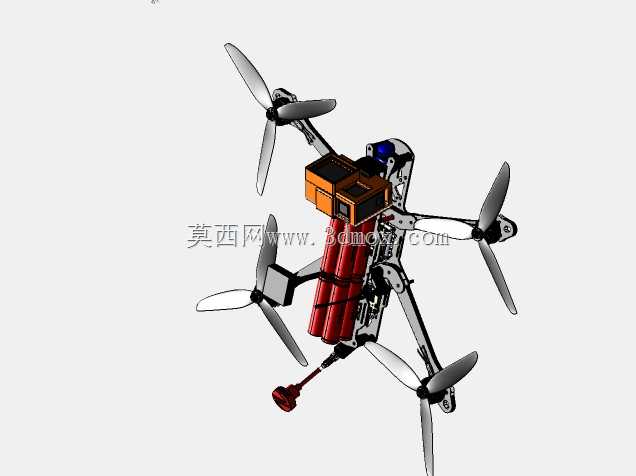

这款七英寸轴距的四旋翼FPV飞行器，在结构设计阶段优先考量了复杂作业场景下的挂载兼容性与飞行稳定性，区别于普通竞速类小尺寸穿越机，其机架预留了多组标准化安装孔位，可适配不同规格的动力电池组、图传发射模块以及任务载荷，能够满足长距离巡检、复杂地形勘测、低空影像采集等多场景的实际使用需求。从机架布局来看，采用了一体化碳纤臂与中心板分层堆叠的结构形式，机臂末端的电机安装座做了加厚减震处理，可抵消大尺寸螺旋桨高速运转时产生的高频振动，避免振动传导至飞控与图传设备引发画面抖动、飞行姿态解算偏差等问题。中心舱段采用分层隔舱设计，上层预留图传与摄像头的安装位，摄像头安装座支持多角度俯仰调节，可适配不同视角的拍摄需求；中层为飞控、电调的核心安装区，做了独立的走线槽设计，避免动力线与信号线交叉干扰；下层为电池挂载位，采用绑带加防滑卡扣的固定形式，可兼容不同容量的柱状锂电池组，在大机动飞行动作下也能保证电池固定牢靠，不会出现位移影响整机重心。整机轴距控制在七英寸级别，在保证足够升力冗余的前提下，尽可能压缩了横向尺寸，可在林间、楼宇间隙等狭窄空间内灵活穿行，机臂末端设计有可拆卸的保护座，轻微碰撞时可优先吸收冲击力，避免机臂直接断裂损坏。动力配置上匹配了适配大尺寸桨叶的无刷电机，单电机拉力冗余充足，在挂载满额电池与任务设备的状态下，依然可以完成大角度爬升、快速机动等飞行动作，底部预留的通用安装接口，可根据任务需求快速更换不同功能的挂载模块，无需对机架主体进行二次打孔改装。走线设计上全部采用内藏式走线，所有线缆从机臂内部的中空通道穿过，既减少了飞行时的风阻，也避免线缆外露被螺旋桨打到引发飞行事故。机架整体的重心经过反复调校，落在整机几何中心偏下的位置，飞行时姿态更加稳定，抗风能力相较于小尺寸机型有明显提升，能够在四级左右的风力环境下保持稳定的悬停与航线飞行精度。
