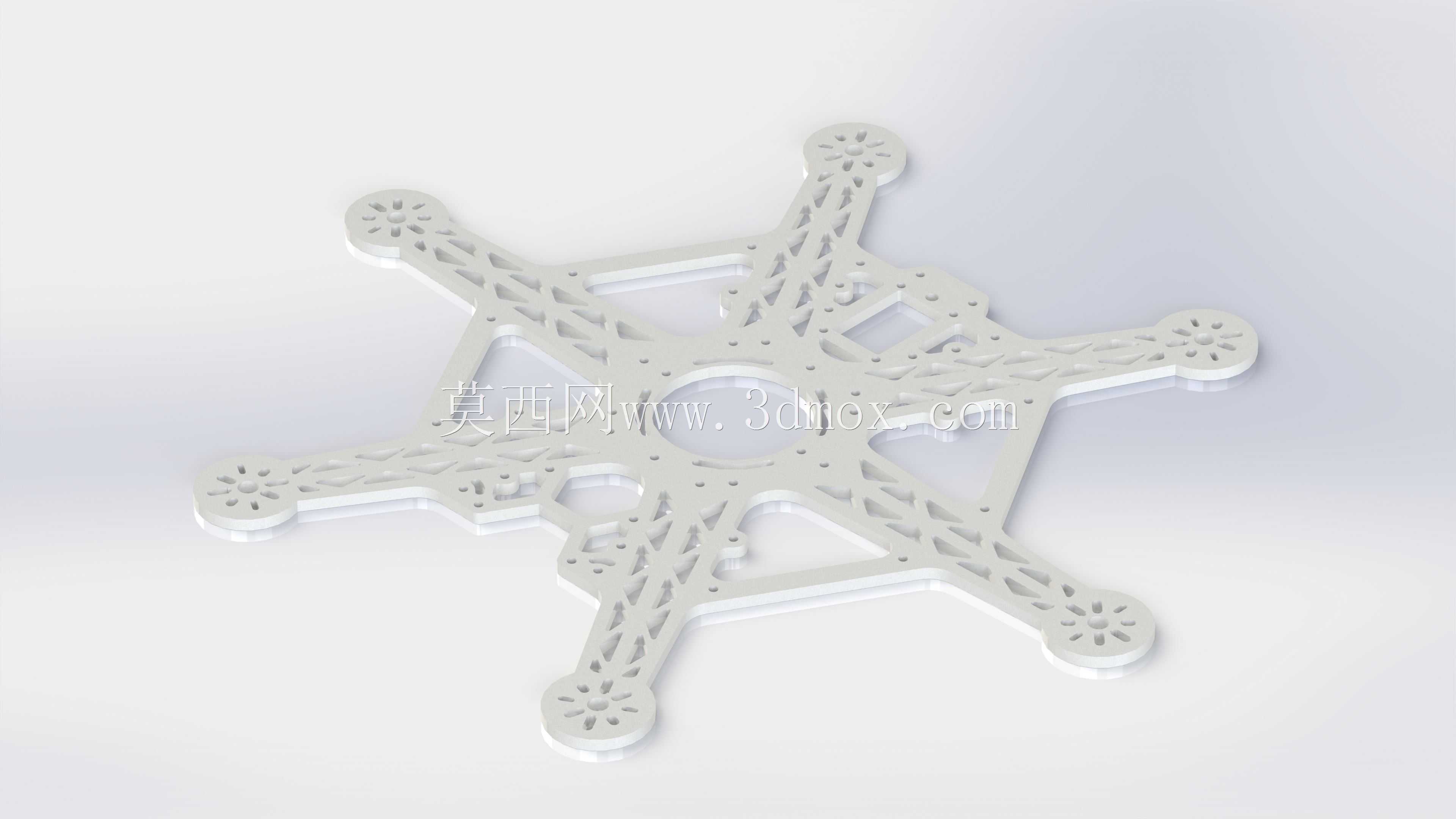

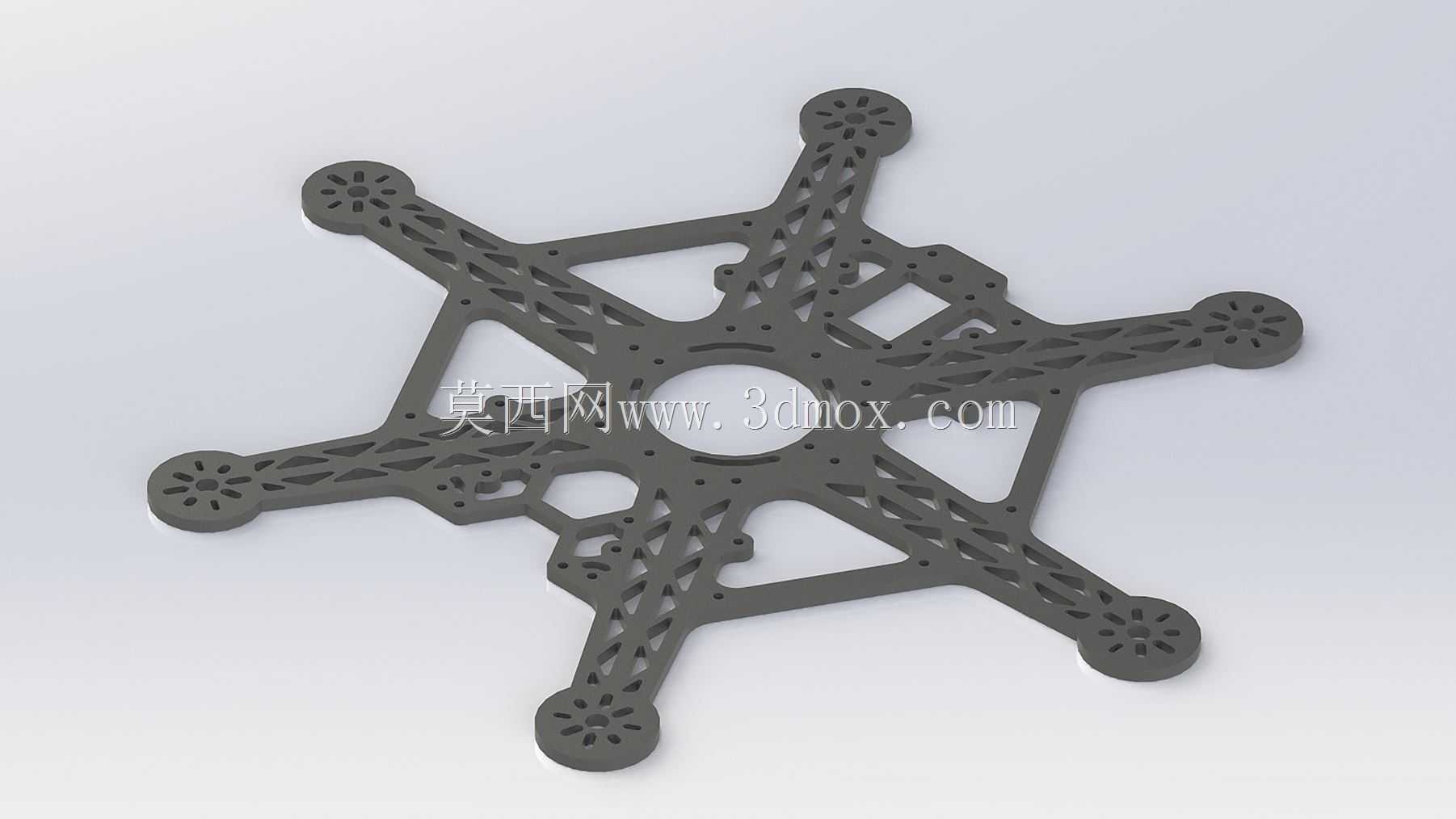

六旋翼无人机中心机架安装结构设计

该结构件为六旋翼飞行器的核心承载主机架，是整套飞行动力系统的安装基准，所有机载功能部件均依托该中心板完成布局固定，直接决定整机的飞行稳定性与载荷承载能力。从实际应用场景来看，这类机架多用于小型航拍测绘、室内导航巡检、教学实验类多旋翼飞行器，适配T型外转子无刷电机系列，对应导航仪型飞控的安装布局，能够满足低载荷长航时飞行任务的结构强度需求。设计阶段优先考虑减重与刚度的平衡，整体采用一体化平板式镂空结构，六个机臂安装位呈正六边形均匀分布，相邻机臂夹角保持60度，确保动力输出的力矩对称，避免飞行过程中出现偏航力矩不平衡的问题。中心区域预留圆形安装孔位，用于固定飞控主板、电源分电板等核心电子部件，孔位周边做局部加厚处理，抵消飞行振动带来的应力集中，防止长期使用后出现结构疲劳开裂。机臂连接端设计有对称的安装孔组，可通过螺栓与碳管机臂完成刚性连接，每个连接位的镂空槽沿机臂受力方向排布，在不降低纵向抗弯强度的前提下，最大化去除非承载区域的材料，降低整机起飞重量。机架边缘的电机安装位预留了标准电机固定孔距，可直接适配对应规格的T型电机底座，无需额外加装转接件，减少装配环节的累积误差。安装边界方面，六个机臂延伸端的安装孔中心到机架几何中心的距离保持一致，确保螺旋桨旋转平面不会出现重叠，相邻螺旋桨之间预留足够的安全间隙，避免高速旋转时发生打桨事故。结构表面的镂空网格同时兼顾了走线功能，电调信号线、电源线可顺着镂空槽排布至中心飞控区域，无需额外设计走线卡扣，让整机布线更加规整，减少飞行过程中线缆晃动带来的气动干扰。从结构受力角度分析，该机架的应力主要集中在机臂与中心板的连接位置，设计时在这些转角区域做了圆弧过渡处理，避免直角带来的应力集中，同时每个连接位的筋条沿主受力方向布置，能够承受机动飞行时的瞬时过载，不会出现结构形变。机架整体采用等厚板材加工成型，加工工艺适配碳纤维板雕刻或者工程塑料注塑，量产时无需复杂的模具抽芯结构，加工成本可控，同时装配环节不需要复杂的工装定位，六个机臂可通过孔位快速完成对位，降低装配调试的难度。
