金属齿轮伺服控制气动球形阀结构

项目分类:阀门 发布时间:2021-09-27 ID:289977
  • 金属齿轮伺服控制气动球形阀结构
  • 金属齿轮伺服控制气动球形阀结构
  • 金属齿轮伺服控制气动球形阀结构
  • 金属齿轮伺服控制气动球形阀结构
  • 金属齿轮伺服控制气动球形阀结构
  • 金属齿轮伺服控制气动球形阀结构
  • 金属齿轮伺服控制气动球形阀结构
  • 金属齿轮伺服控制气动球形阀结构
  • 金属齿轮伺服控制气动球形阀结构
  • 金属齿轮伺服控制气动球形阀结构
  • 金属齿轮伺服控制气动球形阀结构
  • 金属齿轮伺服控制气动球形阀结构
  • 金属齿轮伺服控制气动球形阀结构
  • 金属齿轮伺服控制气动球形阀结构
  • 金属齿轮伺服控制气动球形阀结构
  • 金属齿轮伺服控制气动球形阀结构
  • 金属齿轮伺服控制气动球形阀结构
  • 金属齿轮伺服控制气动球形阀结构
  • 金属齿轮伺服控制气动球形阀结构
  • 金属齿轮伺服控制气动球形阀结构

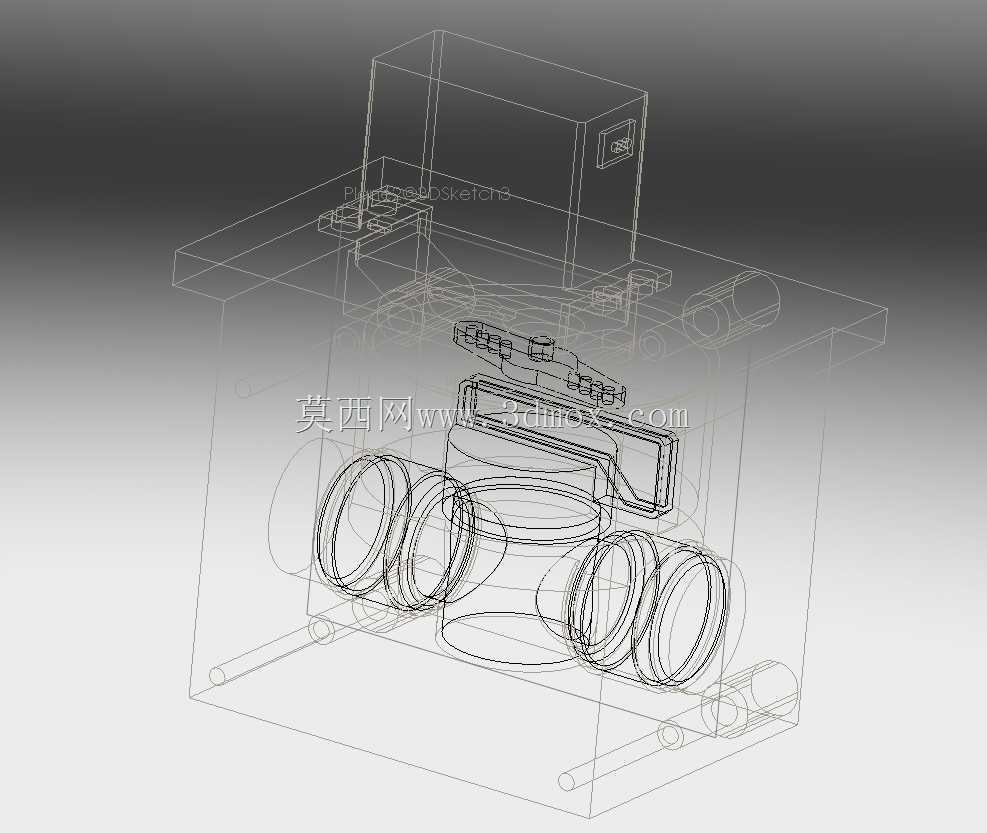

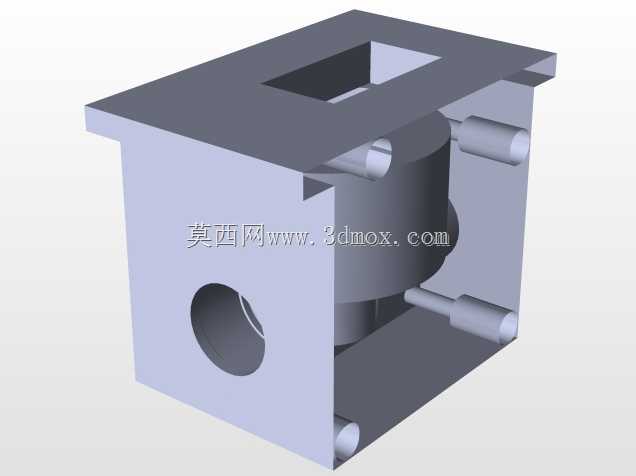

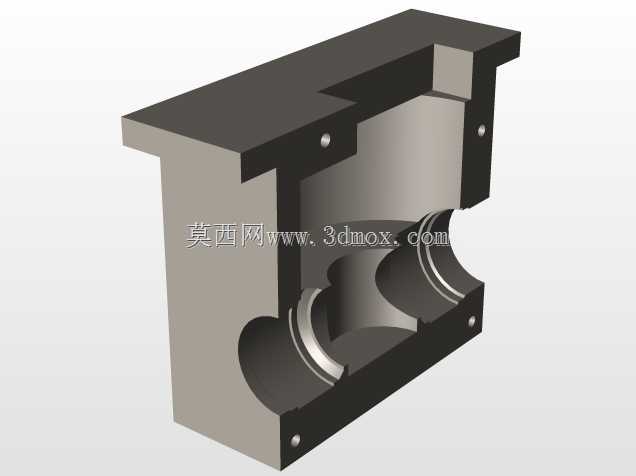

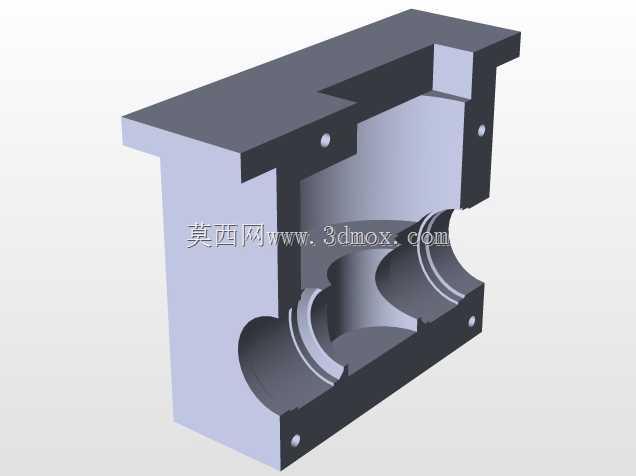

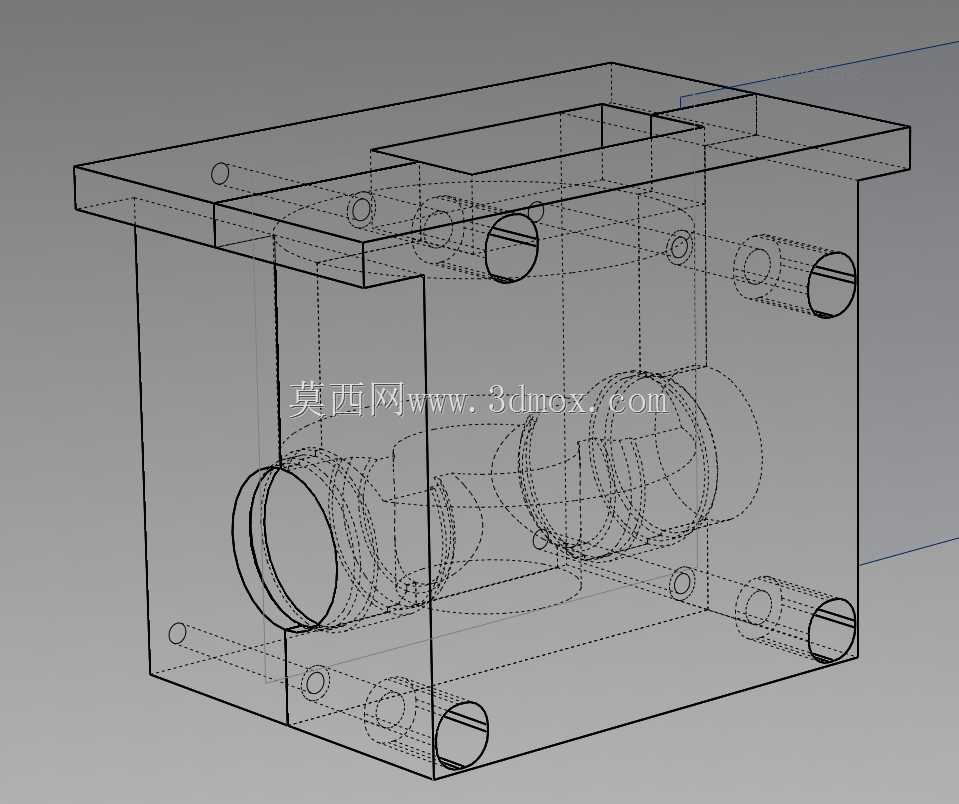

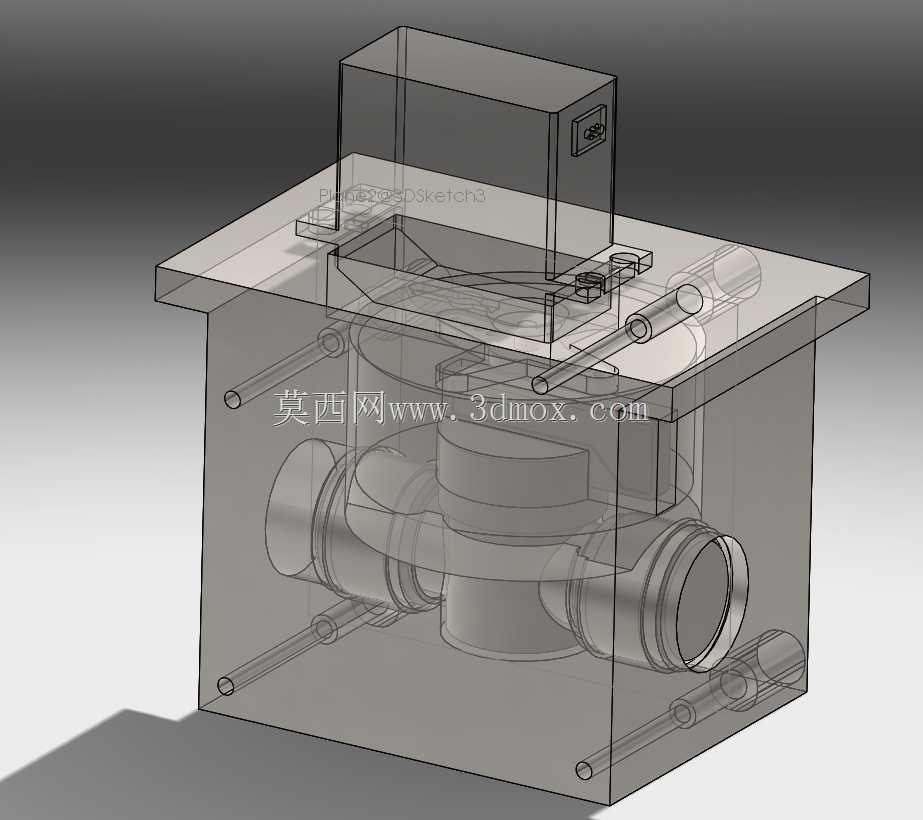

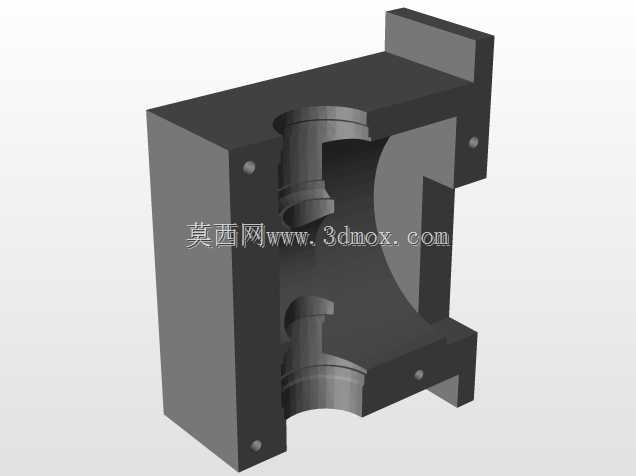

  这款伺服控制球形阀的三维结构,核心适配气动流体控制场景,在轻工自动化生产线、小型流体输送工位、化工试剂配比管路中都有广泛应用,主要承担管路通断切换、流量精准调节的功能,相比普通手动球阀,它依靠金属齿轮组传递伺服控制的扭矩,能实现开度的精准定位,满足自动化系统中对流体参数的闭环控制需求。从结构设计来看,阀体采用分体式剖分结构展示,能清晰看到内部流道的球形密封面、齿轮传动腔的安装空间,这种剖分建模的思路,是为了方便结构工程师核对内部零件的装配干涉,尤其是金属齿轮组和球体阀杆的连接位置,需要保证传动过程中无卡滞、密封面无偏移。阀体的外部安装边界做了标准化的法兰连接凸台,凸台上的安装孔位按照常规低压流体管路的安装间距设计,

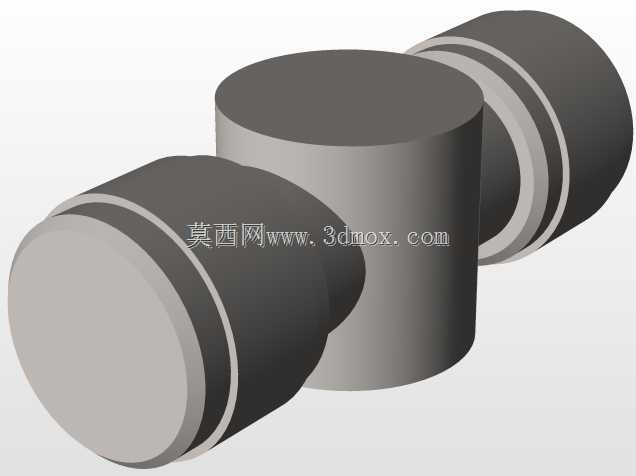

  能直接适配同通径的现有管路法兰,不需要额外做转接件,减少现场安装的改造工作量。流道部分采用全通径的球形腔体设计,介质流经时的阻力损失更小,不容易在阀腔内部残留介质,适合输送带有微小颗粒的流体或者洁净度要求较高的气动介质。齿轮传动腔和流道之间做了密封隔离结构,避免介质渗入齿轮组造成磨损,这部分的密封槽位置在建模时做了精确的尺寸预留,能适配标准O型密封圈的安装公差。阀杆的伸出端设计了和伺服驱动元件连接的标准接口,能直接匹配市面常见的小型伺服执行器的输出轴尺寸,不需要额外定制连接轴套。在实际选型应用中,这款阀的结构尺寸紧凑,相比同通径的电动球阀体积更小,适合安装在空间局促的自动化设备内部,比如点胶设备的供料管路、

  小型灌装设备的出料控制工位,都能利用它的快速响应特性实现精准的流体通断控制。建模过程中对阀体的壁厚做了均匀化处理,保证在额定工作压力下阀体不会出现应力集中的问题,同时外部的加强筋结构布置在安装凸台和传动腔的连接位置,能承受安装时的螺栓锁紧力,避免长期使用后阀体出现变形导致密封失效。
