直动式电磁气体空气控制阀结构设计

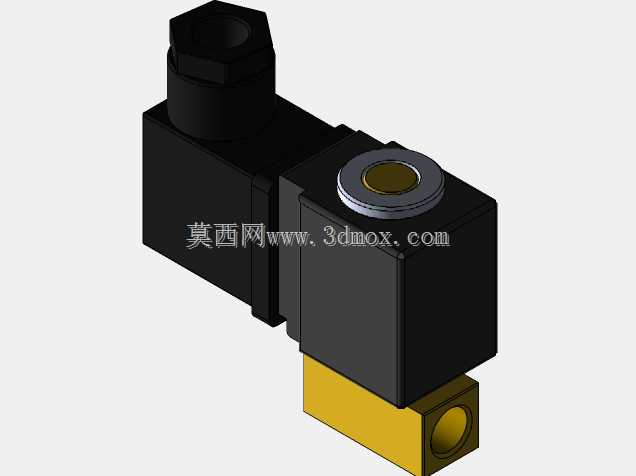

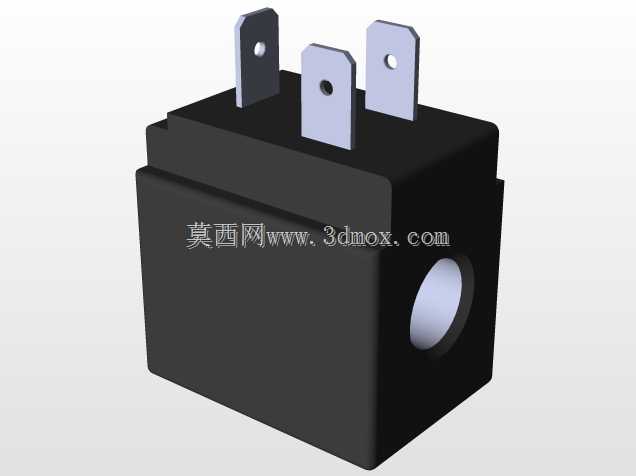

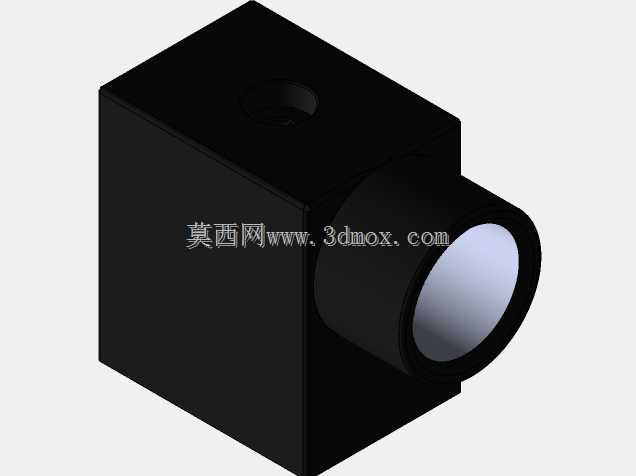

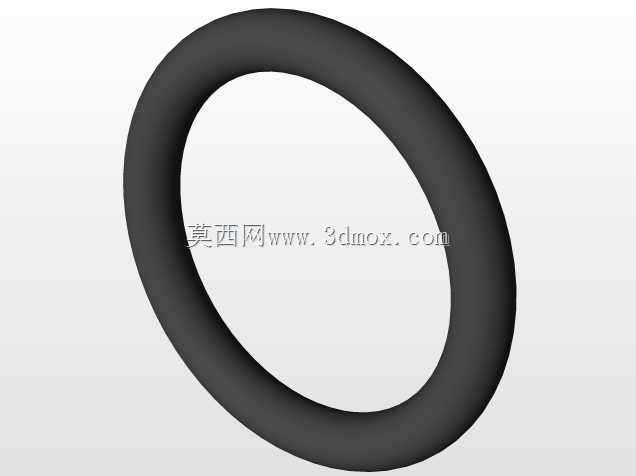

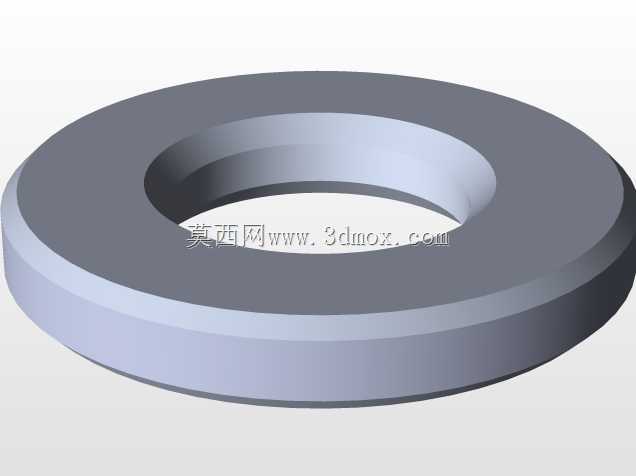

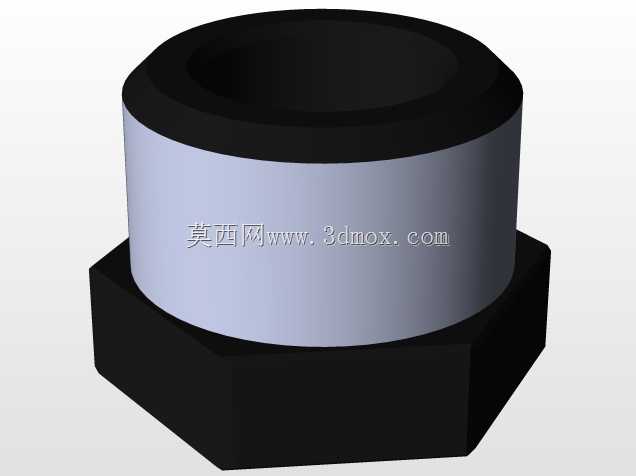

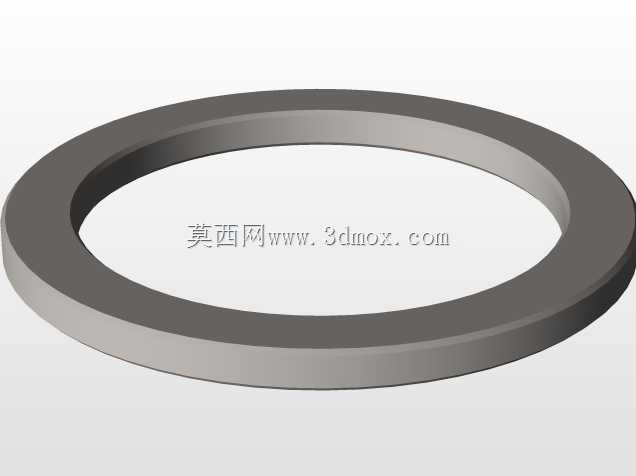

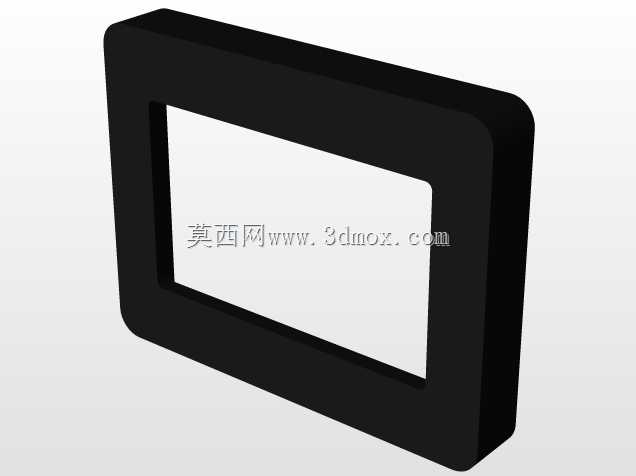

这款直动式电磁气阀主要面向气动控制系统的通断控制需求，在轻工包装生产线的气动执行回路、小型空压站的支路气路控制、实验室气路通断切换、小型自动化设备的气动夹具控制场景中都能适配，相比手动气阀，它可以通过电信号实现远程快速通断，无需人工近距离操作，在设备紧凑排布、操作空间受限的工位上优势明显。从结构设计来看，这款阀采用电磁线圈驱动加阀芯复位的经典直动结构，上部黑色部分为电磁线圈封装壳体，侧面预留了电气接线的防护接头，接线端做了加高的防护结构，能避免车间内的切削液、灰尘直接侵入接线端子，降低接线短路的风险；下部黄色部分为阀座流道主体，采用铜质基材加工，流道开孔为常规内螺纹接口，适配行业通用的气动软管快插接头或硬管连接，不需要额外做转接件就能直接接入常规气路。设计过程中优先考虑了安装边界的适配性，整体外形为方块式组合结构，线圈部分与阀座采用同轴叠加加侧出接线的布局，不会在安装面之外额外伸出过多结构，安装时可以直接通过阀座底部的两个安装孔固定在设备安装板上，安装孔的间距参考了常规小型电磁阀的通用安装尺寸，替换同规格旧阀时不需要重新打孔调整安装位。功能特性上，这款阀为常闭型结构，线圈未通电时，内部复位弹簧将阀芯压在阀座密封面上，切断气路流通；线圈得电后产生的电磁力克服弹簧力带动阀芯抬起，气路导通，响应速度可以满足常规气动回路的通断频率要求，不会出现明显的动作滞后。流道设计上做了平滑过渡处理，压缩空气通过时的压损控制在较低水平，不会因为阀体内的流道突变造成额外的压力损失，影响后端气动执行元件的输出力。线圈部分的封装采用绝缘树脂灌封结构，具备一定的耐温能力，在车间常规环境温度下长时间工作不会出现线圈过热烧毁的问题，外壳的防护结构也能适配多粉尘、少量溅水的工业现场环境。建模过程中对各个配合面做了公差预留，阀芯与阀套的配合间隙参考了气动阀的行业常规设计值，既保证阀芯动作顺畅无卡滞，又不会因为间隙过大造成内部泄漏，密封件的安装槽尺寸也按照标准密封圈的规格设计，装配时可以直接选用标准O型圈完成密封，不需要定制非标密封件，降低后续维护的配件成本。
