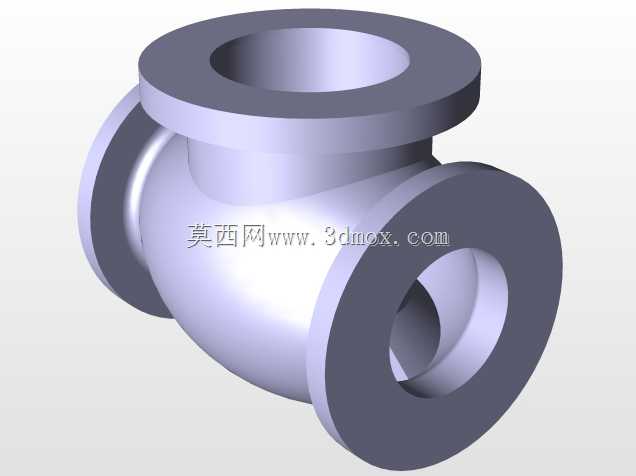

三通法兰连接式轴阀结构设计

这款轴阀的结构设计围绕工业管路系统的流体通断控制需求展开，三个端口均采用标准法兰连接结构，可直接与同公称通径的工业管路对接，安装时法兰端面的密封槽可适配环形密封垫片，配合螺栓紧固即可实现可靠的端面密封，避免管路输送介质出现外漏问题。从实际应用场景来看，这类三通结构的轴阀多用于化工流体输送、市政给排水、工业循环水系统以及中小型热力输送管路中，可实现单路输入双路输出或者双路输入单路输出的流向切换，也可通过内置轴芯的转动调节不同通路的介质通断状态，相比普通两通阀能够减少管路中阀门的布设数量，降低管路系统的整体压降与泄漏风险点。设计过程中优先考虑了阀体的流道平顺性，三个端口的交汇区域做了圆弧过渡处理，没有直角突变结构，能够减少介质流经阀体时的湍流与局部阻力，降低输送过程中的能耗，同时也能减少介质中固体杂质在阀体内腔的淤积，降低长期使用后的卡滞风险。阀体的外部轮廓做了等壁厚设计，在保证承压强度满足管路公称压力要求的前提下，尽可能控制阀体的整体重量，法兰盘的厚度、螺栓孔的中心距与孔径均匹配对应压力等级的法兰标准，安装时无需额外加工转接件，可直接与现场管路配对。三个法兰端面的垂直度、同轴度在建模时做了严格的公差约束，能够保证安装后管路不会出现额外的装配应力，避免长期运行过程中因应力集中导致法兰密封面失效。内置的轴芯安装腔与三个流道的同轴度也做了对应设计，保证轴芯转动过程中与阀座的配合间隙均匀，减少启闭过程中的卡涩问题，同时也能保证关闭状态下的密封可靠性。这类轴阀的整体结构紧凑，三个接口呈空间正交分布，能够适配管路转角处或者分流合流节点的安装需求，不需要额外增加弯头类转接配件，能够有效节省管路安装空间，尤其适合布设空间紧凑的车间内部管路、设备集成配套管路场景。建模过程中对阀体的铸造工艺性也做了考量，外壁没有过于突兀的厚大结构，所有转角处均设置了铸造圆角，能够减少铸造过程中的缩孔、应力集中问题，降低后续生产加工的废品率。
