FRC赛事用激光切割一体式取料输送篮结构

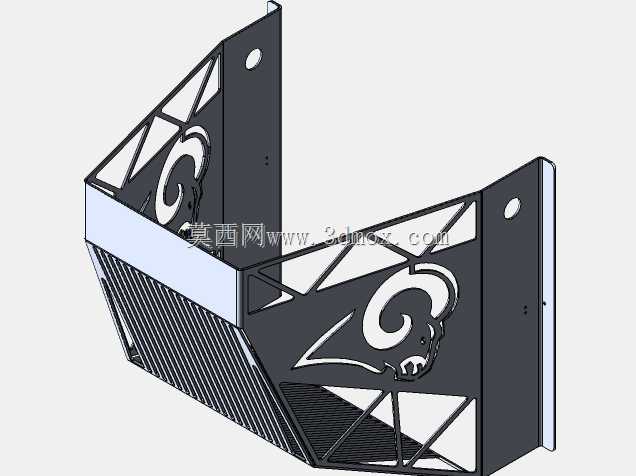

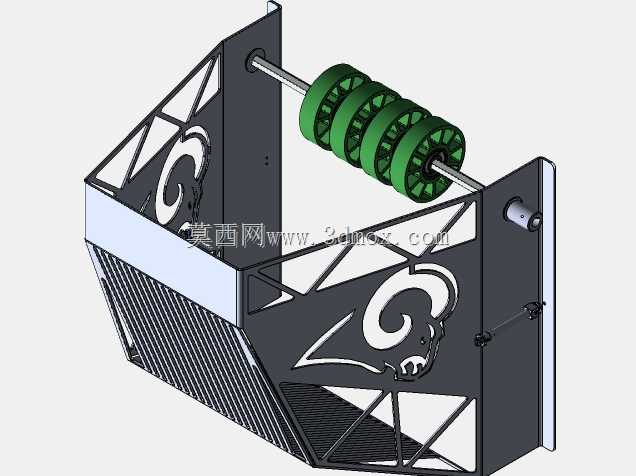

该结构主要面向FRC机器人竞赛场景下的物料拾取转运需求设计，整体采用激光切割钣金拼焊成型的一体式篮体框架，无需额外拼接辅件即可完成主体装配，适配竞赛场景下快速加工、快速迭代的制作需求。篮体两侧立板做了三角形镂空减重处理，在保证框架结构刚性的前提下尽可能降低整体自重，避免增加机器人行走与抬升机构的负载，立板表面预留的标识位可根据队伍需求做个性化图案切割，不影响结构受力性能。篮体中部横贯安装的多槽式滚轮组件，采用耐磨工程塑料材质加工，滚轮通过贯穿式光轴固定在两侧立板的同轴安装孔内，滚轮与篮体底部格栅面预留合适间隙，当物料从取水口位置进入篮体时，滚轮可随物料滑入动作被动转动，减少物料与篮体的摩擦阻力，避免硬质物料卡滞在入口位置。篮体底部采用格栅式镂空结构，一方面可以在转运过程中漏出物料携带的碎屑与积液，避免杂物堆积在篮内影响后续取放动作，另一方面格栅结构的抗弯截面模量优于同重量的整板结构，承载物料时的形变量控制在竞赛允许的公差范围内。两侧立板下端预留的安装孔位可直接与机器人抬升臂的输出端连接，安装边界适配多数FRC机器人常用的铝型材安装间距，无需额外制作转接件即可完成快速装调。设计过程中优先考虑了竞赛场景下的抗冲击性能，篮体前端做了外翻折边处理，当机器人快速移动对接物料时，折边可引导物料滑入篮内，避免硬碰撞导致篮体变形，同时折边结构也提升了篮体入口处的结构强度，承受侧向冲击时不易出现折弯变形。滚轮的槽型轮廓针对竞赛用标准球体物料做了适配，多组滚轮并排布置可覆盖整个入口宽度，物料进入时可同时接触至少两个滚轮，保证滑入过程顺畅无卡滞，滚轮与光轴的配合间隙控制在合理范围，既保证转动灵活，又不会出现径向窜动导致的物料偏移。
