大扭矩数字舵机LF-20结构设计

这款舵机的结构设计围绕中小负载的角度精准控制需求展开，在航模固定翼舵面控制、小型仿生机器人关节驱动、智能小车转向执行、工业小型工位摆角驱动等场景中都能适配。设计初期优先考虑了安装的通用性，外壳两侧预留的凸耳安装位做了沉孔处理，安装孔的中心距按照行业通用的标准舵机安装尺寸做了匹配，能直接替换同规格的传统模拟舵机，不需要额外改动安装支架的孔位，降低设备改装的结构调整成本。

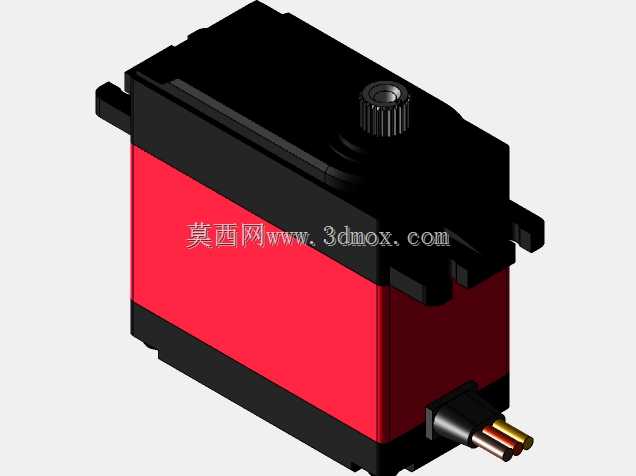

从功能特性来看，这款舵机采用三线控制逻辑，分别对应电源正、电源地与PWM信号输入，内部集成了位置反馈电位器与减速齿轮组，能将输入的PWM脉冲信号转化为输出轴的对应转角，输出扭矩可以满足20kg级负载的摆动需求，输出轴采用标准齿形花键结构，能兼容市面上通用的金属舵盘、摇臂配件，不需要额外定制传动连接件。外壳采用上下扣合的结构设计，上盖预留输出轴的轴承安装位，下壳做了走线的防水台阶，出线位置做了应力释放结构，避免线材反复弯折导致的内部线芯断裂，外壳主体的红黑配色区分了主体结构与安装边，方便装配时快速识别安装方向。

设计过程中对内部空间做了紧凑化排布，驱动电路板、直流电机、减速齿轮组、电位器的位置经过反复调整，在保证足够齿轮强度的前提下压缩了整体外形尺寸，整体长宽高尺寸控制在通用大扭矩舵机的常规范围内，不会占用过多的设备安装空间。所有尺寸测量均以实际伺服配对的安装基准为依据，尺寸公差控制在1mm以内，能满足装配时的互换性要求。输出轴的轴向窜动与径向间隙都做了结构约束，保证带负载运行时的转角精度不会因为间隙出现偏差，外壳的散热筋结构沿着电机发热位置排布，能在持续带负载运行时将内部热量快速导出，避免长时间工作导致的电机过热退磁。在安装边界的设计上，除了两侧的安装凸耳，底部也做了平整的安装基准面，支持侧面安装与底面安装两种固定方式，适配不同设备的安装空间限制，出线方向从壳体尾部引出，不会和侧面、底面的安装结构产生干涉，方便设备内部的走线排布。
