多色拼接定心圆连杆传动机构

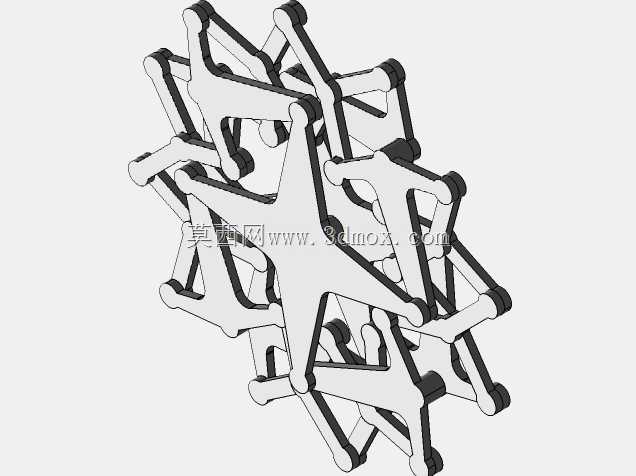

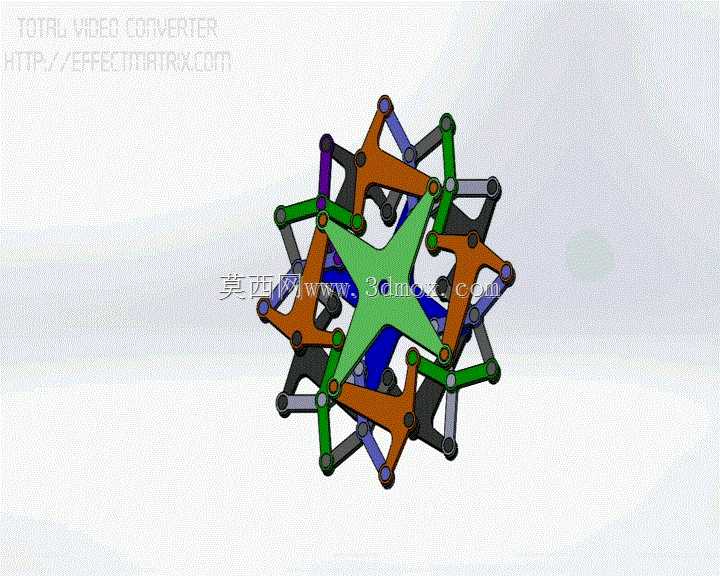

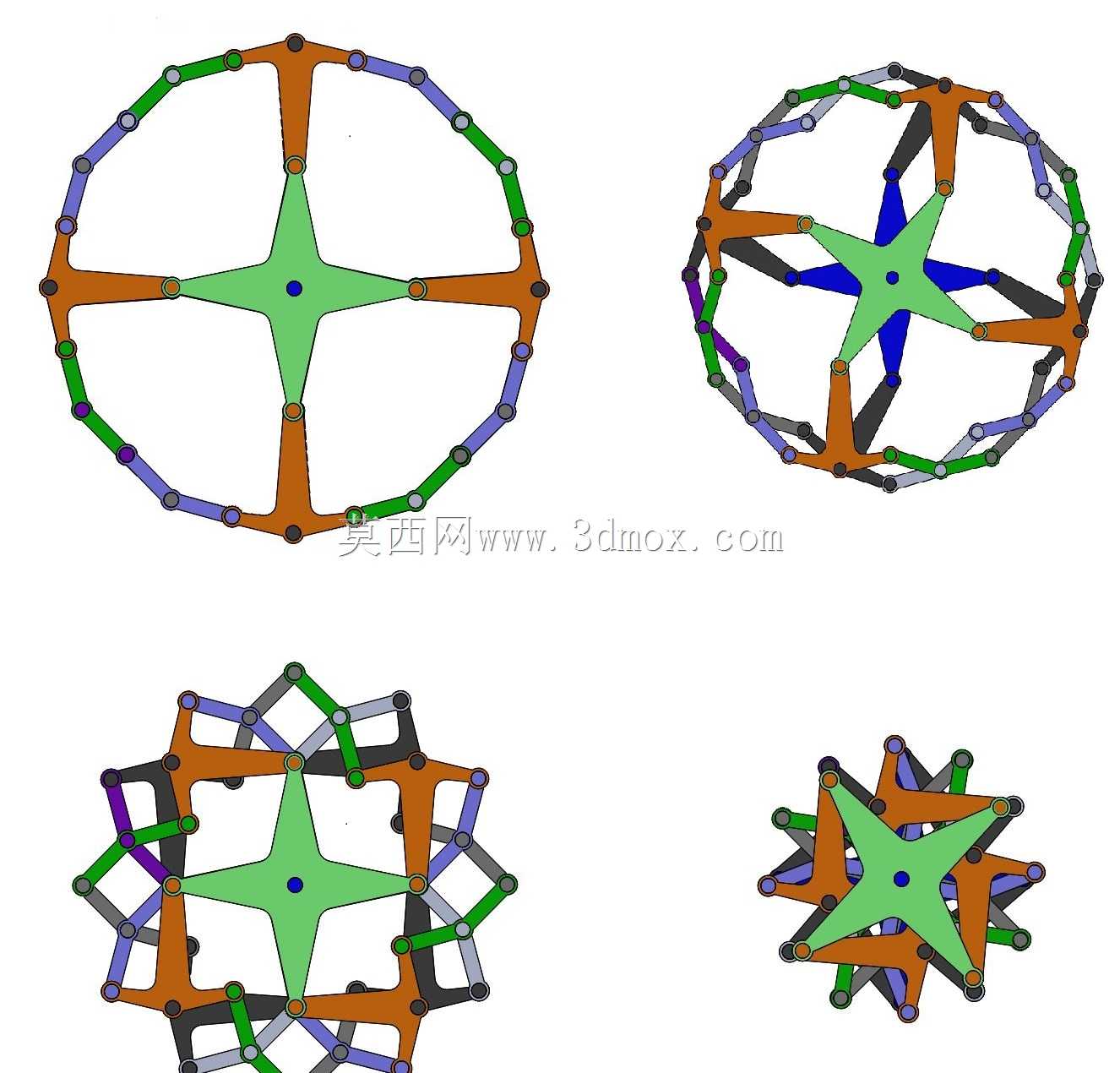

这类定心圆连杆机构常应用在需要实现同步径向伸缩、定中心夹持的工况场景中，比如自动化生产线的柔性定心夹具、可变径支撑工装、特种抓取执行器的核心传动单元，也可用于科普教具、动态艺术装置的运动结构实现。从结构设计逻辑来看，整套机构以中心星形构件作为核心传动基准，周向均匀排布多组铰接连杆，每组连杆通过不同长度的臂件依次铰接，形成闭环的连杆运动链，当中心构件受驱动产生周向转动时，会带动所有外侧铰接点沿径向同步做等距伸缩运动，全程保持所有运动端点的轨迹圆心与机构中心重合，实现高精度的定心动作，不会出现偏心偏移的问题。设计过程中需要重点控制各铰接点的转动间隙，所有销轴与连杆孔的配合公差需控制在合理区间，既要保证连杆转动顺畅无卡滞，也要避免间隙过大导致的定心精度损失，周向排布的连杆组数量可根据实际负载需求调整，图中结构采用五组对称排布的连杆单元，可保证径向受力均匀，不会出现单侧受力偏载的情况。从安装边界来看，该机构整体为圆形对称结构，安装基准面可设置在中心构件的后端轴位，也可通过外侧固定连杆的安装孔实现端面固定，径向最大伸展尺寸与收缩尺寸的比值可通过调整各段连杆的长度比例实现定制化调整，适配不同的工作行程需求。实际应用中，这类连杆结构不需要额外的导向组件就能实现稳定的定心伸缩，相比传统的滑槽式定心结构，铰接连杆的磨损更小，传动效率更高，长期运行的精度保持性更好，在频繁往复伸缩的工况下使用寿命更长。不同颜色的连杆构件对应不同的运动层级，装配时需要按照层级顺序依次铰接，避免出现连杆运动干涉，铰接处可采用自润滑衬套降低转动摩擦，无需频繁加注润滑脂即可长期稳定运行，在轻载定心夹持、可变径支撑、自适应定位工装等场景中都能发挥稳定的传动作用，结构紧凑，传动比恒定，运动过程无冲击，运行噪音低。
