欧标1010系列工业铝挤压型材结构设计

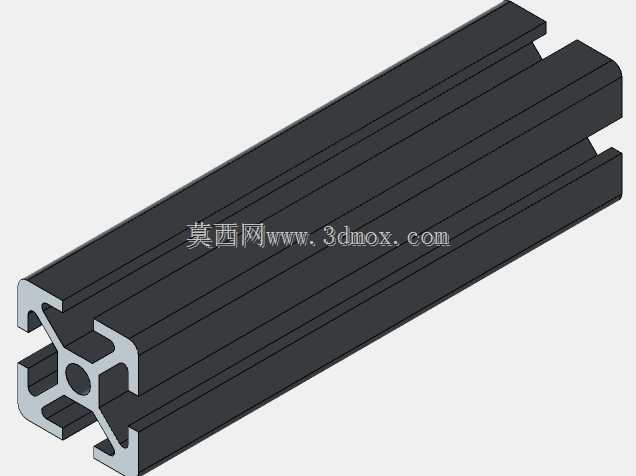

在非标自动化设备机架搭建、小型检测工位工装框架、桌面级实验台架的选型过程中，小截面欧标铝挤压型材的应用占比逐年提升，这类型材凭借轻量化、易拼装、可反复拆装调整的特性，替代了传统焊接方管机架在小负载场景下的应用，省去了焊接后打磨、喷漆、防锈处理的多道工序，大幅缩短了小型设备的组装交付周期。这款1010规格的铝挤压型材，截面外轮廓尺寸控制在10mm×10mm的方正边界内，适配狭小安装空间内的轻型结构搭建需求，常见于3D打印机的轻量化运动框架、小型电子元件检测工装的支撑骨架、桌面型流水线的侧边导向条安装基座，也可用于设备内部走线的线缆承托支架，或是透明防护挡板的压条固定基材。从截面结构设计来看，这款型材采用了多腔室加强筋布局，中心预留了圆形安装孔位，可直接穿入M3规格的内六角螺栓实现端面拼接，四个侧边均开有标准欧标T型槽，槽口尺寸适配配套的T型螺母、弹片螺母，无需对型材做二次钻孔攻丝，就能快速安装传感器支架、走线槽、光电开关安装板等附属配件，槽口边缘做了圆弧过渡处理，避免组装过程中划伤操作人员手部，也能减少配套密封胶条、盖板安装时的磨损。型材的四个外角做了微小倒角处理，既避免了锐边带来的安全隐患，也能在安装端盖、角码时实现更好的贴合度，截面壁厚经过受力校核，在单根长度不超过500mm的支撑工况下，可承受不超过5kg的垂直静载荷，侧向受力时的形变量控制在0.2mm以内，满足小型工装的精度保持需求。实际选型应用时，这款型材的拼接可采用配套的10系列角槽连接件，实现90度直角快速拼接，也可通过端面连接板实现加长对接，安装过程中仅需内六角扳手即可完成全部组装作业，无需焊接、铣削等二次加工，后期设备改造调整时，可随意拆卸重组，不会像焊接机架那样出现无法调整的问题。针对有防静电需求的电子组装工位，可在型材表面做阳极氧化黑色处理，表面电阻控制在10^6到10^9Ω区间，避免静电积累击穿敏感电子元件，常规工况下采用银白阳极氧化处理即可，表面氧化膜厚度不低于10μm，具备良好的耐锈蚀性能，在普通车间环境下长期使用不会出现氧化起皮、锈蚀掉渣的问题，不会污染生产车间的洁净环境。需要注意的是，这类小截面型材不适合作为大负载设备的主支撑梁，仅适用于轻型辅助框架、附属安装支架的搭建，选型时需要根据实际支撑长度、负载重量核算受力形变，避免出现型材弯曲变形导致的设备精度下降问题，配套的T型螺母需要根据安装配件的螺丝规格选择对应型号，安装时将螺母预置入T型槽内，调整到对应位置后锁紧螺丝即可完成固定，相比传统角铁焊接的结构，整体组装效率可提升60%以上，后期维护调整的灵活度也有明显优势。
