4590规格工业铝挤压型材结构设计

这款4590规格的铝挤压型材，是工业框架搭建场景里应用频次极高的基础结构件，日常在自动化设备机架、生产线工作台围挡、检测设备支撑框架、物料输送线侧护结构里都能见到它的身影。不同于常规小截面铝型材，45mm×90mm的截面尺寸让它在抗弯性能上有明显优势，单根型材在1米跨距下的静载形变控制能力，能满足多数中型工业设备的支撑需求，不需要额外加装加强筋就能保证框架整体刚性。

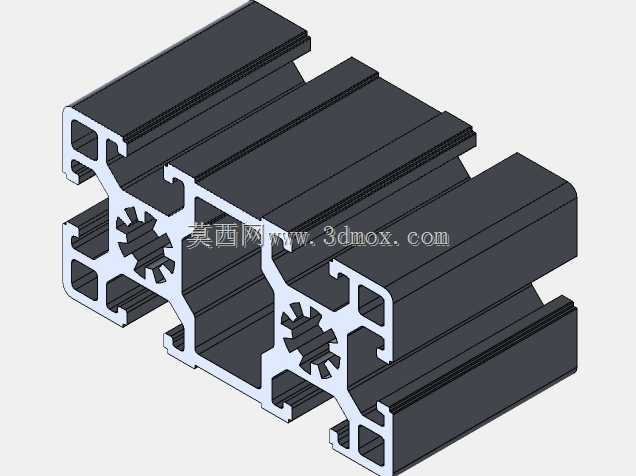

从截面结构设计来看，这款型材采用双腔对称布局，两侧预留的T型槽道完全适配工业铝型材通用紧固件，不管是内置方螺母还是弹片螺母，都能实现无焊接快速装配，槽道的开口尺寸经过公差匹配，螺母滑入后不会出现松旷卡滞的问题，装配时能沿着槽道任意位置调整固定点，给现场改装、工位调整留出足够的灵活度。型材中部的花键式连接孔位，是专门为大规格角码、高强度连接件预留的安装位，当框架需要承受侧向冲击载荷或者大重量挂载时，通过这个孔位加装的内置连接件，能把相邻型材的连接强度提升40%以上，避免框架在长期受载后出现节点松脱的问题。

在实际选型应用中，这款型材的安装边界需要重点关注：截面总宽度90mm方向是主要承载方向，布置框架主梁时要尽量让这个方向垂直于载荷施加方向，才能最大化发挥截面的抗弯模量优势；45mm宽度方向适合作为辅梁、侧挡条的安装方向，配合端盖、角槽连接件就能快速拼接出封闭的框架结构。型材的挤压成型工艺保证了整根长度方向的截面一致性，切断后不需要二次加工端面，只要去除毛刺就能直接装配，表面的阳极氧化层能适应车间内的常规油污、潮湿环境，不需要额外做表面防锈处理，日常维护只需要擦拭表面即可。

很多设计人员在搭建中型设备机架时，会优先选用这款型材替代传统方管焊接结构，核心原因就是它的装配效率更高，后期调整改造不需要切割焊接，只需要松开紧固件就能重新调整布局，而且铝型材的自重比同刚性的钢制方管轻60%左右，整个框架的搬运、安装都更省力，对于需要经常移位的小型生产线、实验台架来说，这个优势尤为明显。另外型材两侧的槽道还可以直接嵌入有机玻璃板、钣金封板，不需要额外加装压条，就能实现框架的封闭防护，封板的安装拆卸都很便捷，方便后期对框架内部的设备元件进行检修维护。
