压电式振动检测传感模块结构设计

在工业设备状态监测、消费电子姿态感知、安防入侵检测等场景中，振动传感模块是捕捉机械振动信号、转换为可处理电信号的核心前端元件，本次呈现的结构设计完全贴合直插式安装的小型振动传感模块的实际工程需求。从实际落地场景来看，这类模块常被嵌入工业电机的机座旁、输送线的导轨支架上、智能家居的门窗边框内，用来捕捉设备运行的异常振动幅值、外界触碰产生的振动位移，或是设备启停阶段的振动频率变化，为后续的信号处理电路提供可靠的原始采集输入。

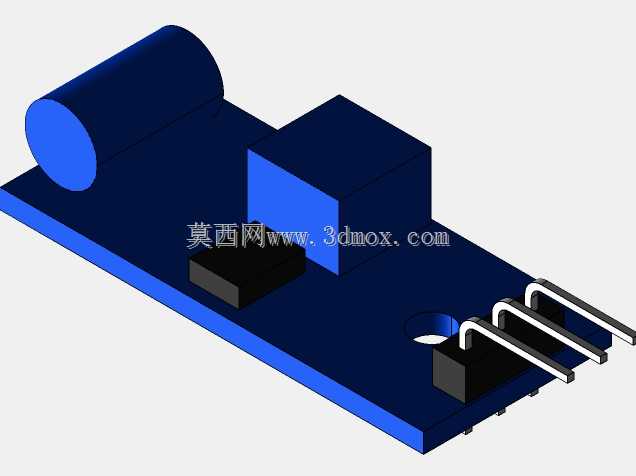

设计过程中优先考虑了PCB基板的安装适配性，基板采用长条形矩形布局，预留的单孔安装位可直接通过M2规格螺丝固定在设备安装面，无需额外设计转接支架，三个直插式排针引脚沿基板短边侧平行排布，引脚间距符合标准2.54mm排针间距规范，可直接插接在面包板或对应接口的主控电路板上，降低了集成阶段的接线难度。基板上的核心振动感应元件采用圆柱式封装布局，放置在基板远离排针的一端，尽可能减少排针侧接线拉扯对感应元件检测精度的影响，圆柱元件旁设置的方块状信号调理元件，紧贴感应元件布局，缩短了模拟信号的传输路径，减少信号传输过程中的干扰损耗，调理元件旁的小型贴片元件则负责完成信号的滤波、限幅处理，保证输出的电信号处于主控芯片可采集的电压范围内。

从安装边界来看，整个模块的总高度控制在较低范围内，圆柱感应元件的最高点不超过基板上方12mm，排针引脚伸出基板下方的长度符合标准直插元件的焊接长度要求，安装后不会与周边其他电子元件产生空间干涉。基板边缘做了圆角处理，避免安装过程中锐角划伤操作人员或周边线路，所有元件的布局都避开了安装孔的受力区域，防止螺丝锁紧时的应力传递到元件引脚，造成虚焊或元件损坏。在实际选型适配时，这类结构的振动传感器可根据检测灵敏度需求，调整内部感应元件的配重参数，而当前的结构设计预留了足够的元件替换空间，无需改动PCB基板的外形尺寸即可完成不同灵敏度等级元件的适配，覆盖从低频次的设备启停振动检测到高频次的异常碰撞检测的不同需求。设计时也考虑了批量生产的工艺性，所有元件均采用标准封装，可直接通过SMT贴片加波峰焊的流程完成组装，无需特殊的定制工装，生产组装效率更高，也便于后期的维护替换，单个元件损坏时可直接通过标准拆焊工具完成更换，降低全生命周期的使用成本。
