工业螺纹安装式接近传感器结构设计

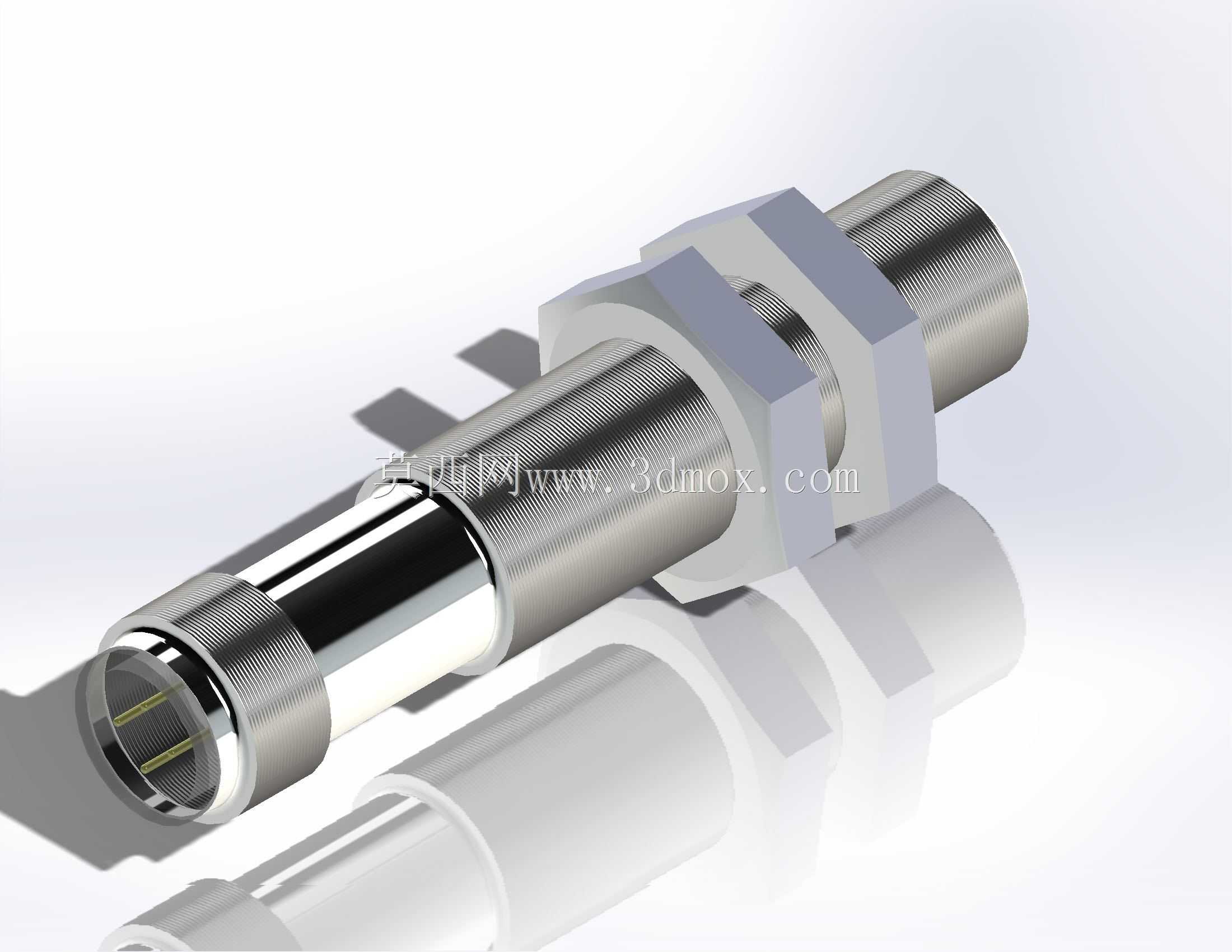

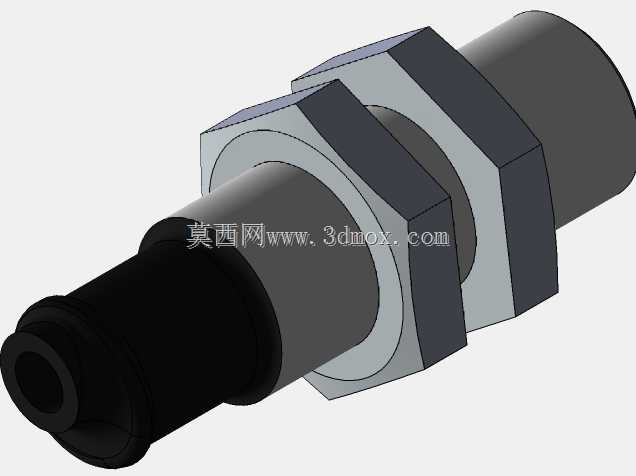

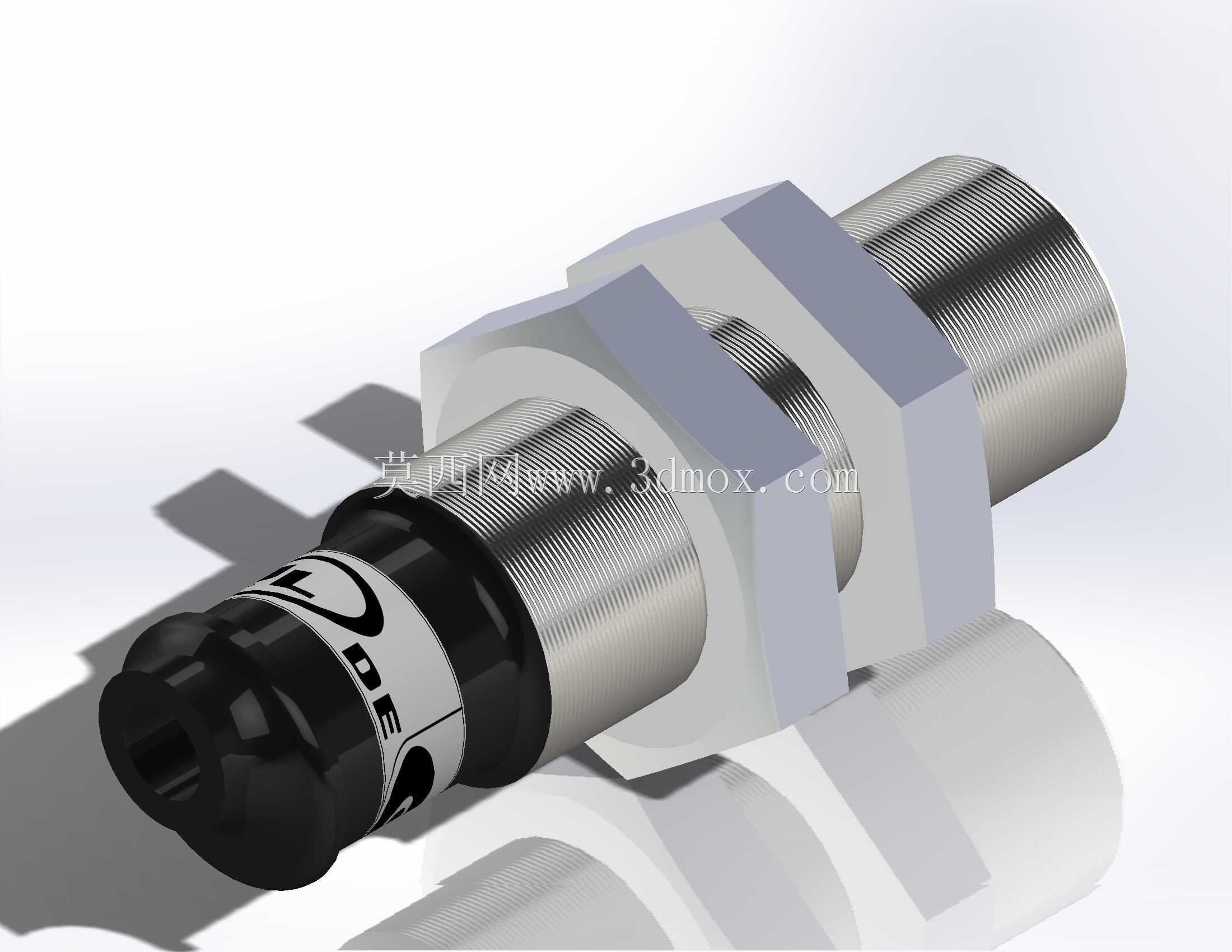

这款螺纹柱式接近检测元件，是自动化产线位置检测环节常用的基础检测部件，日常在流水线工件到位检测、机床行程限位、机械手原点复归、物料分拣工位的金属件识别场景中都能见到它的身影。从结构设计来看，整体采用全金属圆柱外壳，主体外壳做了细密的滚花纹理处理，既可以提升安装拧动时的摩擦力，也能在工业现场多油污、多粉尘的环境下提升外壳的耐磨抗腐蚀性能，避免长期使用后外壳锈蚀导致拆装困难。中间位置配套的两个六角锁紧螺母，是这类柱式传感器的标准安装结构，安装时可以根据实际检测距离需求，调整传感器伸入安装位的深度，调整到位后将两个螺母分别从安装板两侧拧紧，就能实现无额外固定件的稳固安装，不需要额外加工定位销孔或者焊接固定座，大幅降低现场安装的加工成本。前端的检测端面做了平齐处理，内部嵌装感应线圈与信号处理电路，端面的金属保护圈可以避免安装过程中磕碰损坏内部感应元件，同时能隔绝现场切削液、金属碎屑直接接触内部电路，提升元件在复杂工况下的使用寿命。尾部的外螺纹段是出线端的衔接结构，配套的航空插头或者防水线缆可以直接拧在该段，实现IP67级的防护效果，适配车间冲淋、切削液飞溅的使用场景。从安装边界来看，柱体直径为行业通用的M18规格，安装开孔只需要加工对应直径的光孔即可，两个锁紧螺母的对边尺寸符合标准紧固件尺寸，普通开口扳手就能完成拆装操作，不需要定制专用安装工具。感应端的触发距离在设计时做了冗余处理，即使安装位置存在1-2mm的偏差，也能稳定检测到前方的金属工件，不会因为现场安装的微小误差出现漏检、误触发的问题。整体结构没有多余的异形凸起，所有棱角都做了倒角处理，安装时不会划伤操作人员的手部，同时也能避免应力集中导致的外壳开裂问题，在高频振动的设备工位上也能保持结构稳定，不会因为长期振动出现松动移位的情况。内部电路的封装采用环氧树脂灌封处理，即使外壳出现微小的磕碰缝隙，灌封层也能阻挡水汽、粉尘侵入内部电路，保障信号输出的稳定性。
