10公斤量程直杆式应变计称重传感结构

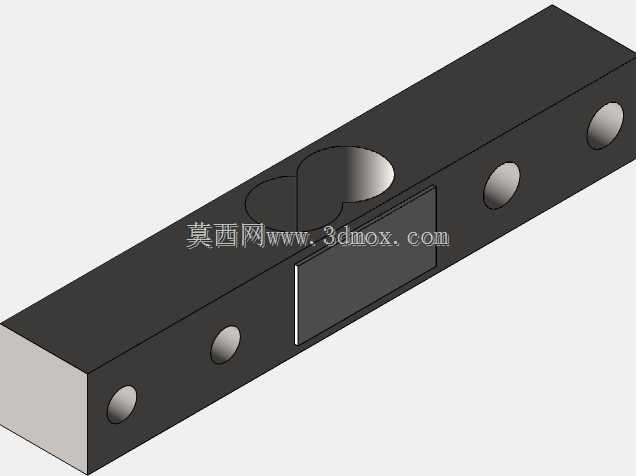

在小型桌面称重设备、实验室微量配料工位、嵌入式力值检测单元的选型与结构适配过程中，这类小量程直杆式应变称重结构是应用频次极高的核心检测部件。不同于大吨位地磅、平台秤所用的剪切梁式大尺寸传感结构，这款10公斤量程的直杆结构专门针对小空间集成场景设计，整体采用长条形等截面梁体作为受力基体，梁体上加工的多组安装孔位完全匹配小型设备的安装骨架，不需要额外设计复杂的转接支架就能完成固定。从结构设计逻辑来看，梁体中部的应变区做了针对性的减薄处理，当梁体自由端承受垂直方向的载荷时，应变区会产生与载荷大小呈线性对应关系的微形变，贴装在该区域的应变计会将形变信号转化为可采集的电阻变化信号，后端搭配常规的变送电路就能输出稳定的重量检测数值。实际安装时需要注意，梁体的固定端需要通过两个对称的安装孔牢牢锁死在设备的刚性安装面上，避免固定端出现微动导致检测数值漂移，加载端的受力点要严格对应梁体上标注的加载位置，偏载会直接影响检测精度，长期偏载使用还会造成梁体产生不可逆的塑性形变，导致整个部件报废。尺寸边界上，这款结构的截面尺寸为12.7毫米×12.7毫米，整体梁体长度250毫米，应变区距离固定端的位置经过精确计算，保证10公斤满量程加载时，应变区的形变处于应变计的最佳检测线性区间，既不会因为形变过大造成应变计过载损坏，也不会因为形变过小导致检测分辨率不足。日常应用场景里，这类结构常被集成在小型桌面电子秤、3D打印耗材断线检测单元、小型自动化设备的物料有无与重量校验工位，部分DIY类的力反馈交互装置也会选用这类结构作为力检测核心，因为其安装逻辑简单，输出线性度好，不需要复杂的标定流程就能获得不错的检测效果。建模过程中需要重点还原梁体上的各个安装孔位的相对位置、应变区的减薄尺寸，还有梁体端部的加载接触面平面度，这些细节直接影响后续结构适配时的安装精度，要是孔位偏差超过0.1毫米，实际装配时就会出现安装螺丝无法穿入、梁体受力方向偏移的问题，直接导致整个检测单元的精度达不到设计要求。另外梁体表面的处理细节也需要在模型中有所体现，这类传感结构的梁体一般采用铝合金材质做阳极氧化处理，表面的硬质氧化层既能提升梁体的抗腐蚀能力，也能避免长期使用过程中表面产生锈蚀影响应变计的贴装精度，建模时可以通过表面质感的区分来体现这部分工艺特征，方便后续做装配仿真或者工程出图时准确标注技术要求。
