NEMA17步进电机高精度三维结构模型

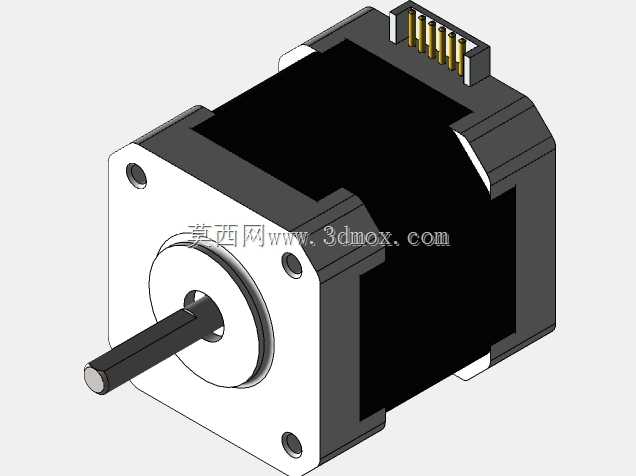

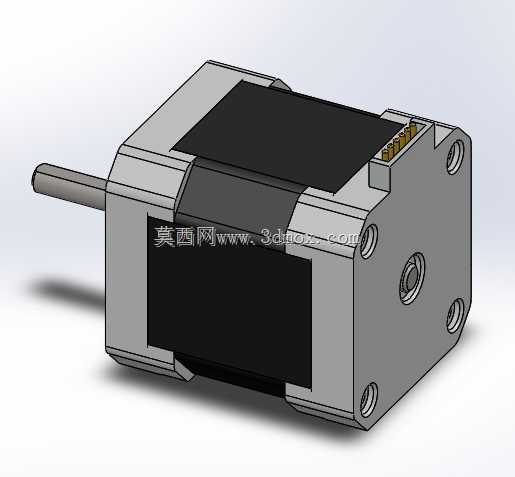

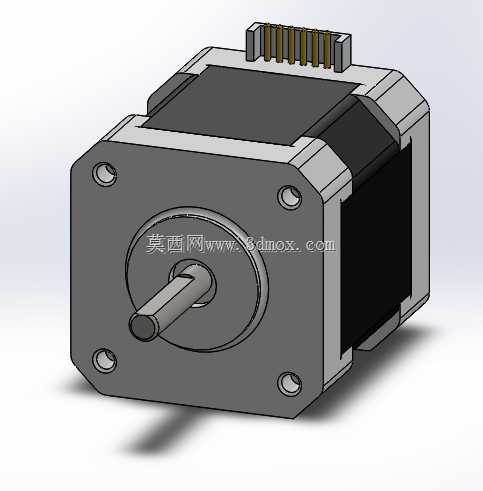

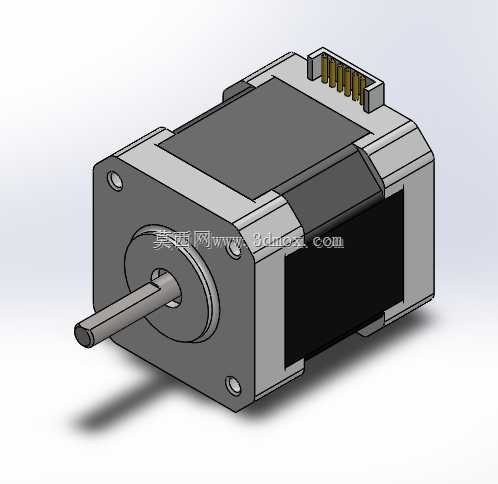

在桌面级数控设备、小型自动化模组、3D打印运动轴、小型机械臂关节等对安装空间有严格限制的场景中，NEMA17规格步进电机是应用覆盖率极高的动力执行元件，这款三维结构完整还原了该型号电机的全部实体特征，可直接用于设备整体装配干涉校验、安装位布局校核、运动仿真模拟等结构设计环节。从实际选型适配的角度看，该模型完整呈现了电机前端法兰的安装孔位分布、输出轴的轴径与伸出长度、机身主体的截面尺寸与轴向长度，所有安装边界尺寸均按照实物1:1比例还原，设计人员在做设备布局时，可直接将该模型导入装配体，提前预判电机与周边走线槽、同步轮、安装支架的空间位置关系，避免实际加工装配时出现干涉问题。模型的结构细节覆盖了电机尾部的接线端子排、机身表面的散热筋结构、前端盖的轴承位凸台、输出轴的D型切削定位面，这些细节并非冗余建模，在做线缆布线规划、同步带轮锁紧位设计、电机固定座沉孔深度计算时，这些特征都是必须参考的结构要素。从功能特性匹配来看，该型号步进电机步距角为1.8度，运行过程中最大温升可至80摄氏度，建模时也对应还原了机身的散热结构形态，设计人员在做设备热场仿真时，可依托该模型的实体结构划分网格，评估电机持续运行时的热量对周边精密元件的影响。在设计思路上，这款模型没有做过度的简化处理，既保留了所有装配相关的关键特征，又没有冗余的内部绕组等不可见结构，兼顾了模型轻量化与装配校验的实用性，不会因为模型特征过多导致大型装配体运行卡顿。对于做小型CNC雕刻机、桌面机械臂、自动化送料模组的结构工程师来说，这类标准化的动力元件模型不需要自行测绘建模，直接调用即可大幅缩短方案设计阶段的建模周期，同时能避免自行测绘带来的尺寸偏差，降低后续加工装配的出错概率。模型的输出轴部分还原了标准的D型轴结构，在搭配联轴器、同步轮等传动件做装配时，可直接验证传动件的轴孔配合尺寸、紧定螺钉的锁紧位置是否匹配，不需要额外做特征补建。机身侧面的安装基准面也做了精准还原，在做电机安装板的定位设计时，可直接以该基准面作为装配参考，保证电机输出轴与传动机构的同轴度符合设计要求。
